Grundig CD 8400 - Page 4

ANA

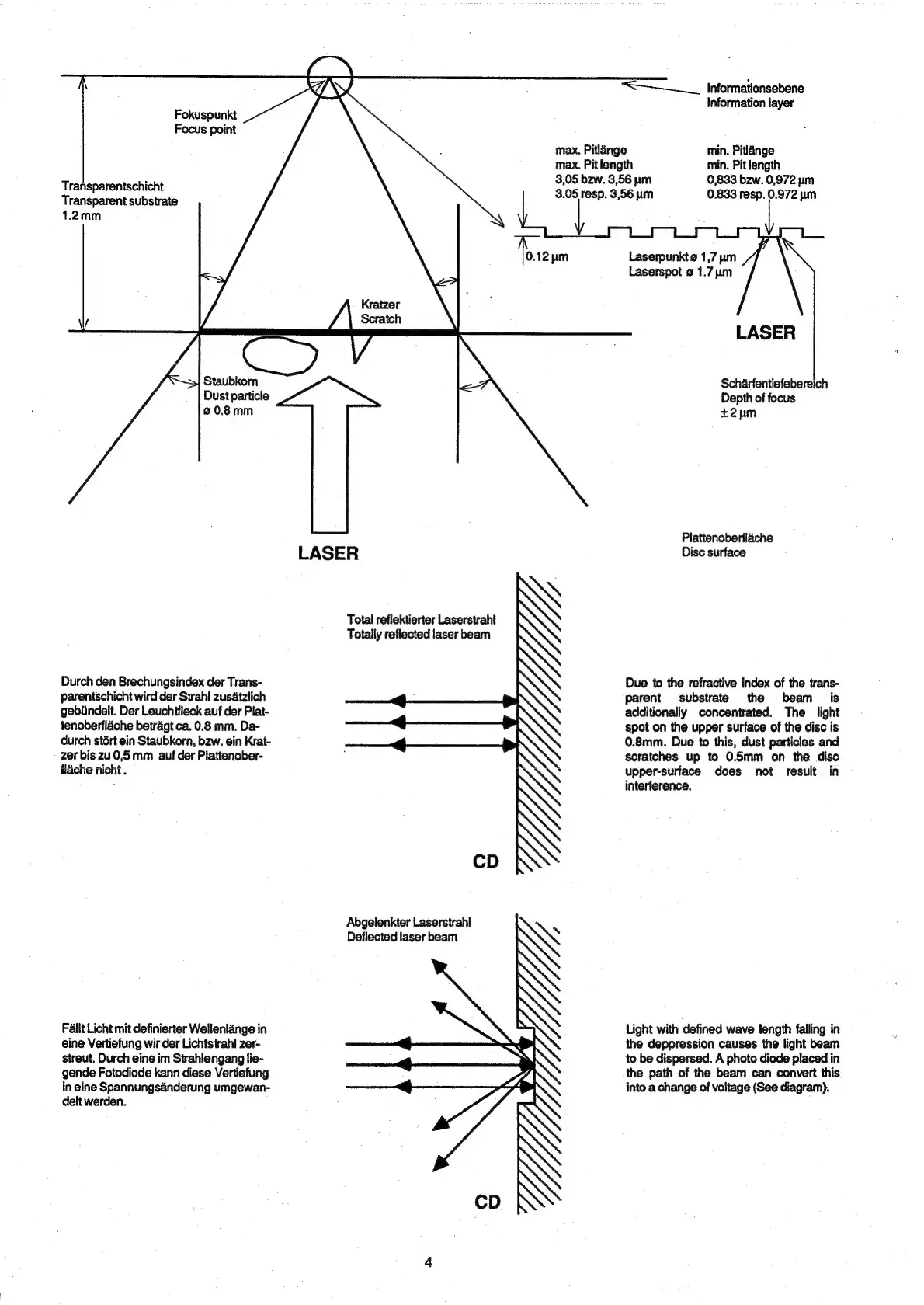

Fokuspunkt
Focus point
<——____ Informationsebene
Information layer
max. Pitlange min. Pitlange
max. Pit length min. Pit length
. 3,05 bzw. 3,56 pm 0,833 bzw. 0,972 pm
Transparentschicht
Transparent substrate 3.05 resp. 3,56 ym 0.833 resp. 0.972 pm
1.2mm
Z|
L
ee.
V
Dust particle
20.8mm
LASER
Total refiektierter Laserstraht
Totally reflected laser beam
Durch den Brechungsindex der Trans-
parentschicht wird der Strahl zusatzlich
gebiindelt. Der Leuchtfleck auf der Plat-
tenoberflache betragt ca. 0.8 mm. Da-
durch stért ein Staubkorn, bzw. ein Krat-
zer bis zu 0,5 mm auf der Plattenober-
fiache nicnt . \S
CD
Abgelenkter Laserstrahl Z
Deflected laser beam SS
Fallt Licht mit definierter Wellenlange in
eine Vertiefung wir der Lichtstrahl zer- NS
streut. Durch eine im Strahlengang lie- 4
gende Fotodiode kann diese Vertiefung KK,
in eine Spannungsanderung umgewan- 4
delt werden.
CD
Laserpunkt 2 1,7 pm
Laserspot @ 1.7m
LASER
Scharfentiefebereich
Depth of focus
+2pm
Plattenoberflache
Disc surface
Due to the refractive index of the trans-
parent substrate the beam is
additionally concentrated. The light
spot on the upper surface of the disc is
0.8mm. Due to this, dust particles and
scratches up to 0.5mm on the disc
upper-surface does not resuit. in
interference.
Light with defined wave length falling in
the deppression causes the light beam
to be dispersed. A photo diode placed in
the path of the beam can convert this
into a change of voltage (See diagram).
