GRUNDIG Service CINIO AVR 5200 DD
1 - 4
Ausbauhinweise
Bevor Sie Leitungen lösen, muss die Leitungsverlegung beachtet
werden. Nach erfolgter Reparatur ist es notwendig, die Leitungs-
führung in den werkseitigen Zustand zu versetzen. Aufgezwickte
Kabelbinder müssen wieder erneuert werden.
Disassembly Instructions
Before disconnecting any leads observe the way they are routed.
On completion of the repairs the leads must be laid out as
originally fitted at the factory. Sliced cable holder must be rebuilt.

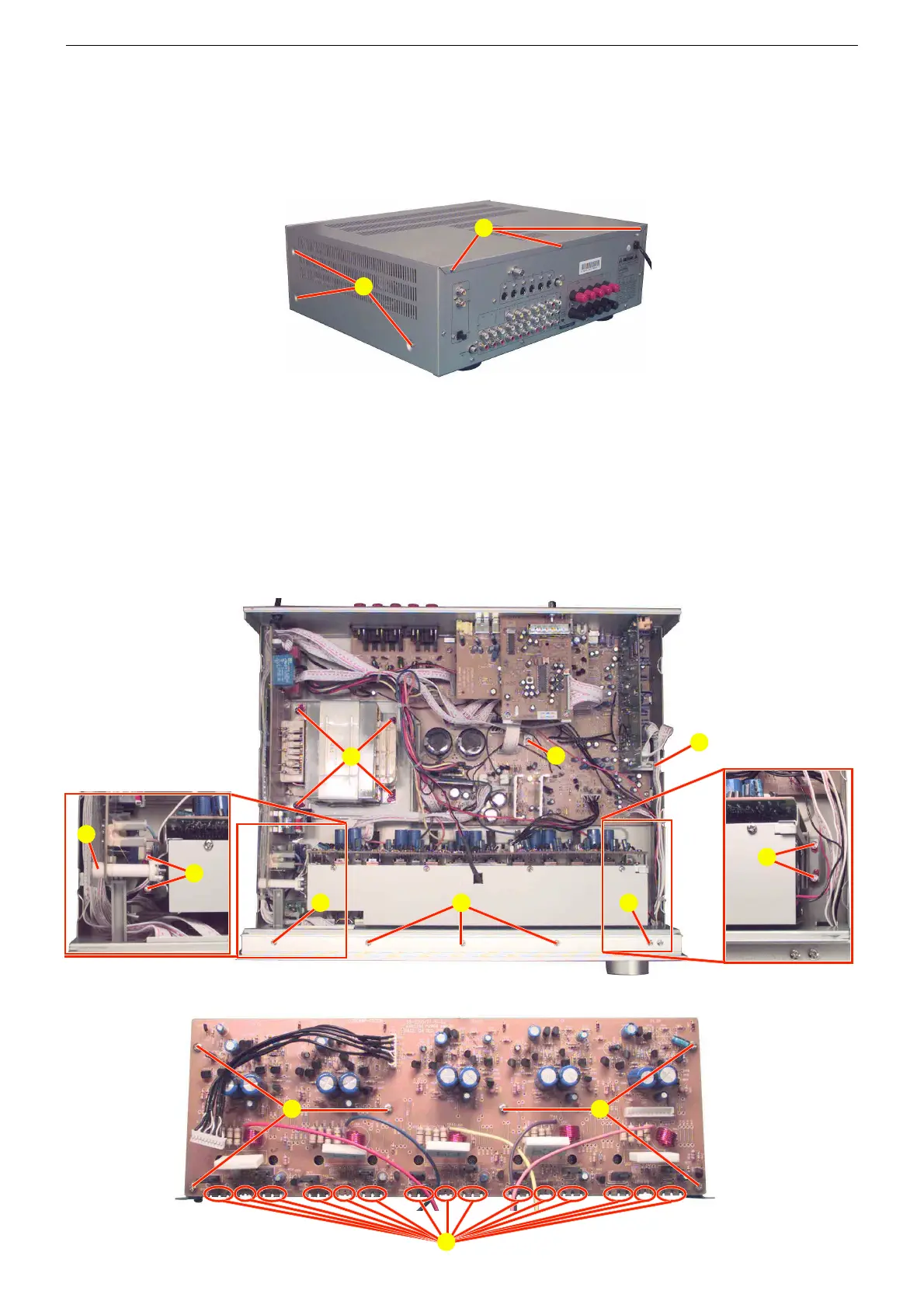

1. Gehäuseoberteil
- 9 Schrauben A (Fig. 1) heraus-
drehen.
- Gehäuseoberteil nach oben ab-
nehmen.
1. Cabinet Top
- Undo 9 screws A (Fig. 1).
- Remove the cabinet top up-
ward.
2. Kühlkörper/Verstärkerplatte
- Schraube B (Fig. 2) herausdrehen.
- 4 Schrauben C (Fig. 2) herausdrehen.
- Darauf achten, dass der Heißleiter D (Fig. 4) nicht abbricht.
- Bei Bedarf Steckverbindungen lösen.
- Kühlkörper mit Leiterplatte herausnehmen.
- Die Transistoren, die am Kühlkörper angeschraubt sind, von der
Leiterplatte ablöten E (Fig. 3).
- 6 Schrauben F (Fig. 3) herausschrauben.
2. Heat Sink/Amplifier PCB
- Undo screw B (Fig. 2).
- Undo 4 screws C (Fig. 2).
- Take care not to break the thermister D (Fig. 4).
- When necessary unplug connectors.
- Remove the heat sink together with the amplifier PCB.
- Unsolder the transistors screwed on the heat sink from the PCB
E (Fig. 3).
- Undo 6 screws F (Fig. 3).
Fig. 1
A
A
Fig. 2
C
B
C
Fig. 3
E
F F
I
K
Q QQ
S
