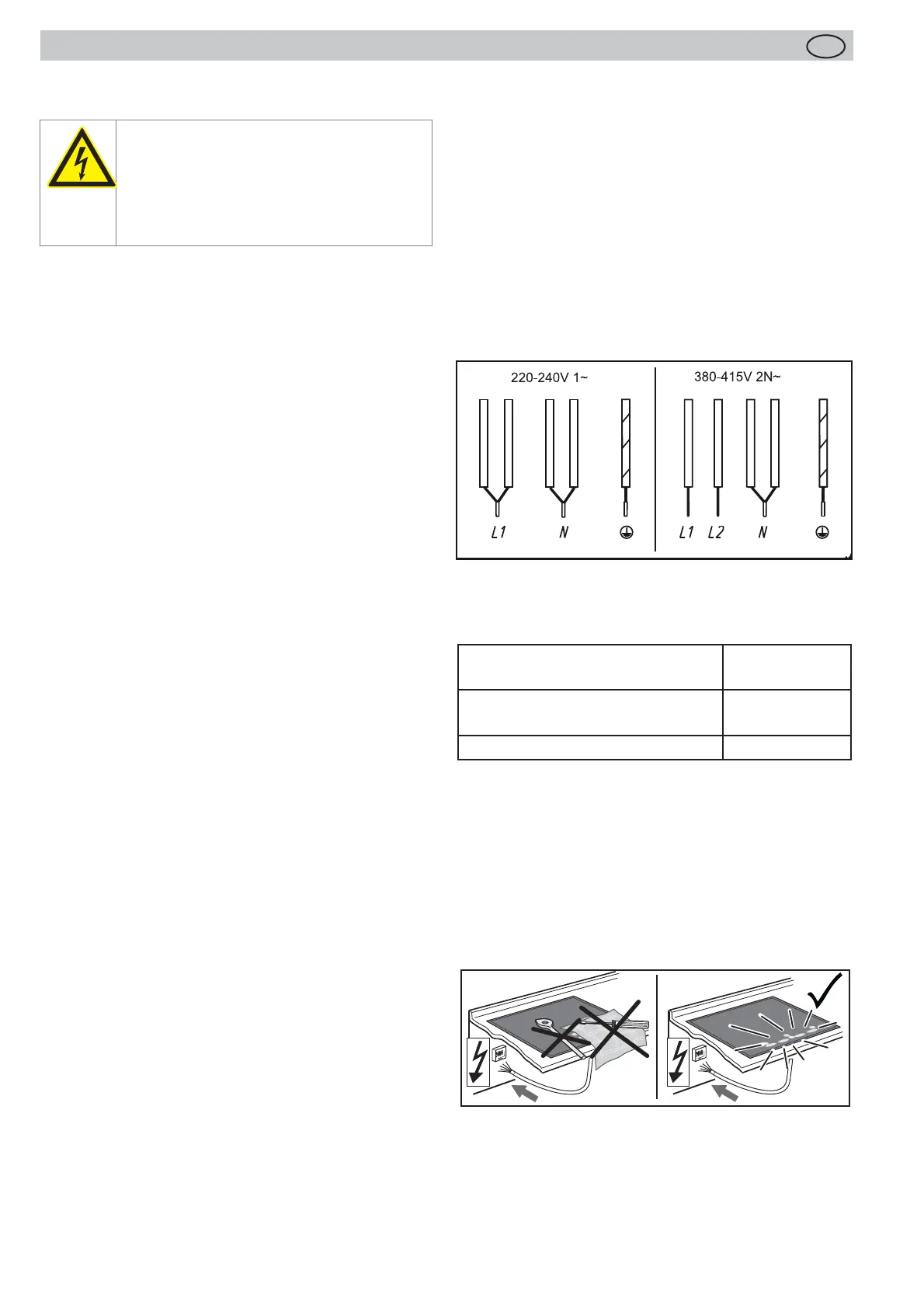

Ligação elétrica
126
P
7 Ligação elétrica
AVISO DE ENERGIA ELÉTRICA!
EXISTE PERIGO DE VIDA!
Perto deste símbolo estão instaladas peças
condutoras de tensão. As coberturas assi-
naladas com este aviso só podem ser remo-
vidas por um eletricista reconhecido.
• A ligação elétrica só pode ser efetuada por um técnico
autorizado!
• As normas legais e as condições de ligação da empre-
sa local de abastecimento de energia elétrica têm de
ser completamente respeitadas.
• Na ligação do aparelho deve ser instalado um disposi-
tivo que possibilite separar o aparelho da rede elétrica
em todos os polos com uma distância de abertura
de contacto de no mínimo 3 mm. Como dispositivos
apropriados de separação são válidos interruptores
automáticos, fusíveis e contactores. Para a ligação e
reparação do aparelho, desligue o aparelho da rede
eléctrica por intermédio de um destes dispositivos.
• O condutor de proteção precisa de ser tão longo que,
em caso de falha da redução de estiragem, seja sub-
metido a uma estiragem apenas após os fi os conduto-
res de corrente.
• Todos os cabos supérfl uos devem ser removidos da
área de instalação em baixo do aparelho.
• Tenha atenção para que a tensão de rede existente
esteja de acordo com a indicada na placa de caracterí-
sticas do aparelho.
• A instalação deve ser efetuada de forma a garantir uma
proteção total contra contactos acidentais.
• Atenção! A ligação incorreta leva à destruição total da
eletrónica de potência.
• O aparelho só tem autorização para o funcionamento
com conexão fi xa. Não pode ser conectado com uma
fi cha de contacto de segurança.
Cargas conectadas
Tensão de rede: 380-415V 2N~, 50/60Hz
Tensão nominal dos componentes: 220-240V
Possibilidades de ligação
8 Características técnicas
Medidas placa de cozinhar
altura/ largura/ profundida de mm 155 x 834 x 515
Zonas de cozinhar
Todas cm / kW 19x22/ 2,1 (3,7)*
Placa de cozinhar ......................kW 7,4
* Potência com o nível Power activado
9 Colocação em funcionamento
Após a montagem da placa e depois de aplicar a tensão
de alimentação (ligação à rede) é primeiro efetuado um
teste automático do comando e é indicada uma infor-
mação de serviço para a Assistência Técnica.
Importante! Durante a conexão à rede elétrica não pode
haver objetos sobre as teclas de sensor!
Limpe brevemente com uma esponja e água com sabão a
superfície da placa de cozinhar e, a seguir, seque bem.
Cabo de ligação de fábrica existente
• A placa de cozinhar está equipada por parte de fábrica
com um condutor resistente a temperaturas elevadas.
• A ligação à rede é efetuada segundo o esquema de
ligação, exceto se o condutor já estiver equipado com
uma fi cha.
• Se o cabo de ligação à rede deste aparelho for dani-
fi cado, é preciso substituí-lo por um cabo de ligação
especial. Para evitar perigos, a substituição só pode
ser efetuada pelo fabricante ou pelo seu Serviço de
Assistência Técnica.
preto
castanho
azul
verde/amarelo
preto
castanho
azul
verde/amarelo
azul
azul
