5.2 Kabel inleggen
Leg de kabel pas in aan het einde van de voorbereidende werkzaamheden - d.w.z. na
verankering van het apparaat en het aanhangen van de last. Zo kan de kabel met de hand
worden voorgespannen en op het geschikte punt om het aandrijfwiel worden gelegd,
zonder het apparaat onbelast te laten draaien. De kabel wordt volgens de volgende

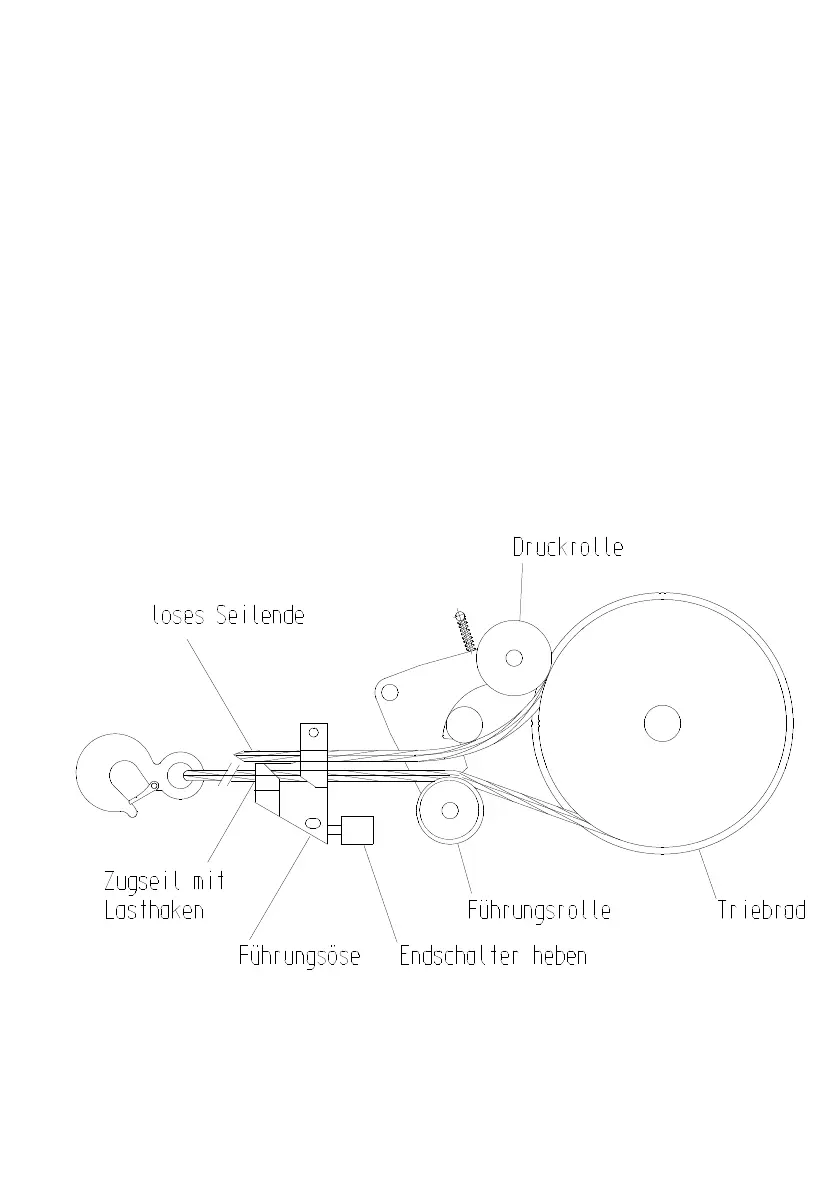

tekening in het aandrijfwiel gelegd (zie ook pag. 78):
1. Deksel ontgrendelen (greep) en openklappen.
2. Kabellus vormen, lasthaakkabel onder.
3. Lastkabel onder in geleidingsoog inzwenken.
4. Onbelaste kabeldeel in geleidingsoog en onder drukrol leggen (wip optillen).
5. Kabellus in wigvormige groef van het aandrijfwiel leggen.
6. Lasthaakkabel over geleidingsrol (wip naar beneden drukken).
7. Met de motor de kabel licht aantrekken.
8. Juiste kabelpositionering nogmaals controleren.
9. Deksel sluiten en vergrendelen (greep).
Drukrol
los kabeleinde
Trekkabel met lasthaak
Geleidingsoog
