odstranit rušení na své vlastní náklady. Ke snížení problémů způsobených rušením lze použít
následující postupy:
1. Odpojením zařízení od elektrické sítě se přesvědčte, zda zařízení je či není zdrojem poruch.
2. Pokud je zařízení připojeno do stejné zásuvky jako zařízení trpící rušením, zapojte jej do jiné
zásuvky.
3. Zařízení posuňte dále od rušeného přístroje.
4. Změňte polohu přijímací antény zařízení, jež rušení přijímá.
5. Vyzkoušejte případně kombinaci několika uvedených opatření.
3.2 Popis výrobku
Kontrolér zobrazuje měření senzoru a další údaje, může přenášet analogové a digitální signály
a může pomocí výstupů a relé komunikovat a řídit ostatní zařízení. Výstupy, relé, senzory
a senzorové moduly se konfigurují a kalibrují pomocí uživatelského rozhraní na přední straně
kontroléru.
Obr. 1 zobrazuje součásti produktu. Součásti se mohou lišit podle konfigurace kontroléru. Pokud jsou
díly poškozené nebo chybí, obraťte se na výrobce.

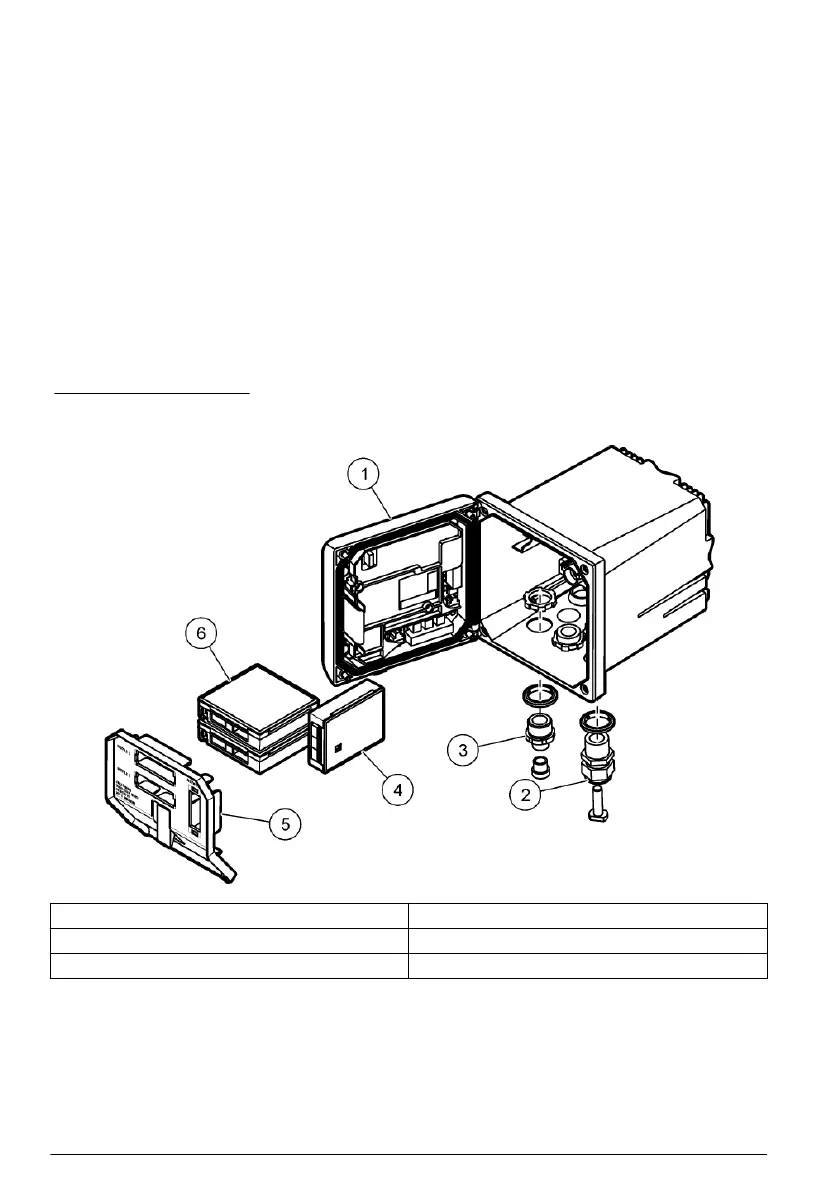

Obr. 1 Součásti systému
1 Kontrolér 4 Síťový modul (volitelný)
2 Sestava kabelové průchodky 5 Vysokonapěťová zábrana
3 Další přípojka 6 Senzorové moduly (volitelné)
Senzory a senzorové moduly
Kontrolér akceptuje maximálně až dva moduly snímačů spolu s komunikačním modulem.
K senzorovým modulům lze připojit různé senzory. Informace o zapojení senzorů najdete v příručce
konkrétního senzoru a v pokynech pro uživatele konkrétních modulů.
Relé, výstupy a signály
Kontrolér má čtyři konfigurovatelné reléové spínače a dva analogové výstupy. Volitelný analogový
výstupní modul může zvýšit počet analogových výstupů na pět.
182
Čeština
