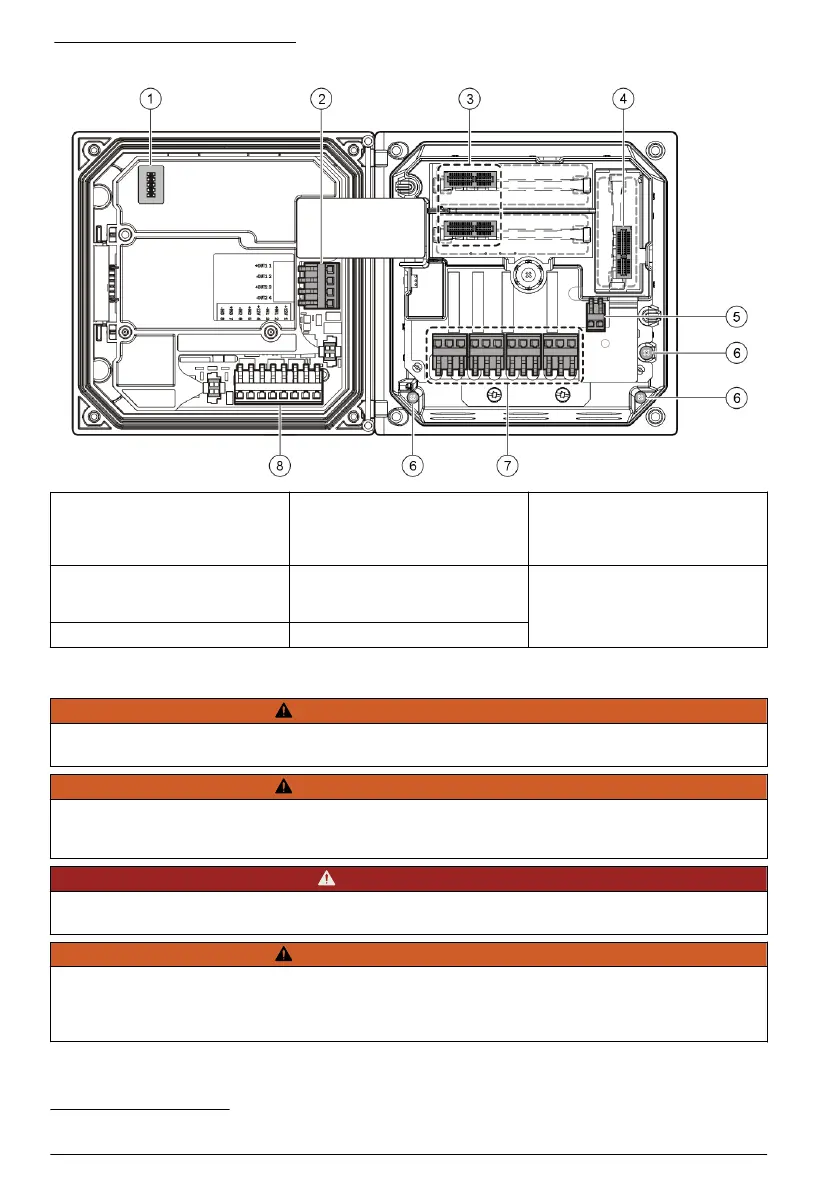

Рисунок 7 Схема соединений
1 Подключение сервисного
кабеля
4 Разъем коммуникационного
модуля (напр., Modbus,
Profibus, опциональный
модуль 4-20 мА и др.)
7 Клеммы реле
1
2 Выход 4-20 мА
1
5 Разъемы питания
переменного и постоянного
тока
1
8 Соединитель проводки,
дискретный вход
1
3 Разъем модуля датчика 6 Клеммы заземления
4.6 Разводка питания
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасность поражения электрическим током. При выполнении работ по электромонтажу всегда отключайте
питание от прибора.
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасность поражения электрическим током. При использовании прибора на открытом воздухе, в условиях
потенциальной повышенной влажности, может произойти короткое замыкание, поэтому необходимо
использовать специальные приспособления для подключения устройства к электросети.
О П А С Н О С Т Ь
Опасность поражения электрическим током. Не подключайте модель, требующую напряжения 24 В, к сети
переменного тока.
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасность поражения электрическим током. Защитное заземление (PE) требуется для электропроводки от
100 до 240 В пер. тока и 24 В пост. тока. Отсутствие хорошего защитного заземления может привести к
поражению электрическим током и плохой работе вследствие электромагнитных помех. ВСЕГДА
подключайте надежное защитное заземление к зажиму контроллера.
1
Для облегчения доступа клеммы можно снять.
366 Русский
