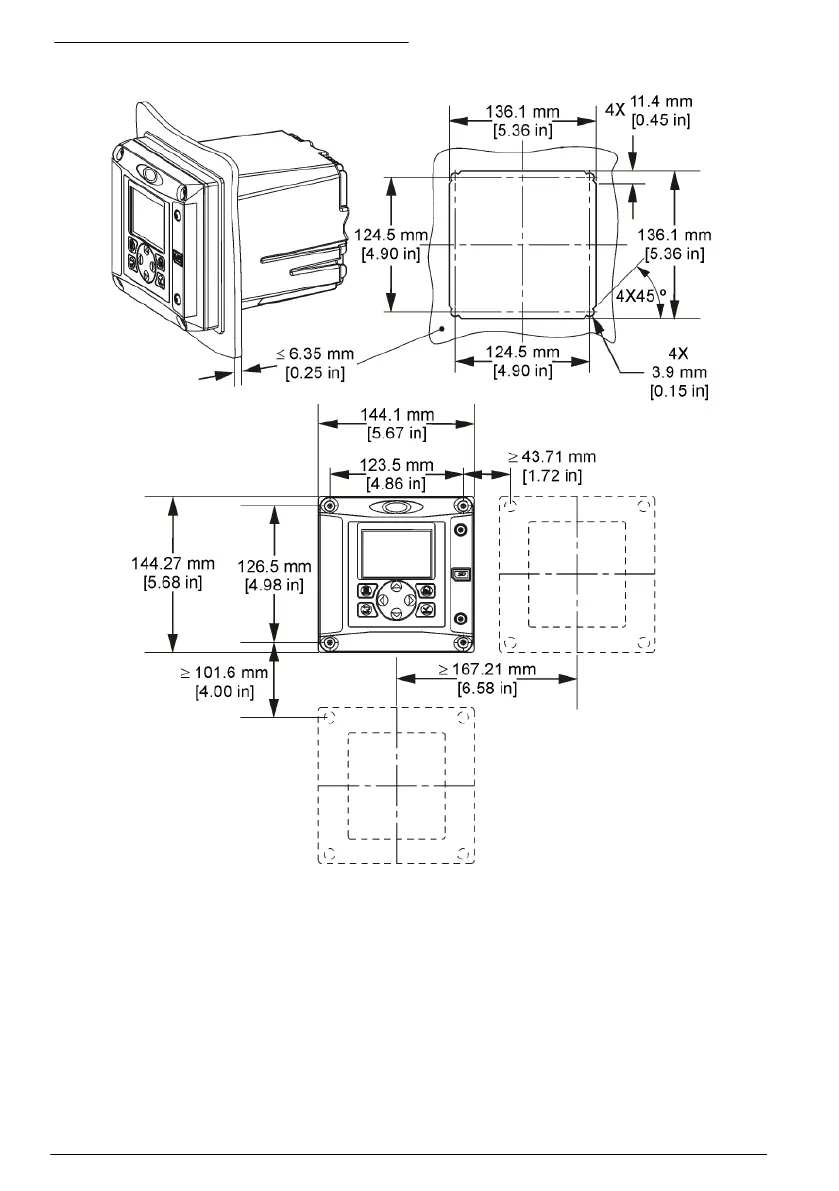

Rysunek 4 Wymiary montowania panelowego
Uwaga: Jeżeli do montowania panelowego używany jest wspornik (w zestawie), należy przełożyć kontroler przez
otwór w panelu, a następnie nasunąć wspornik na kontroler z tyłu panelu. Do mocowania wspornika do kontrolera
należy użyć czterech śrub z łbem walcowym zaokrąglonym o długości 15 mm (w zestawie).
