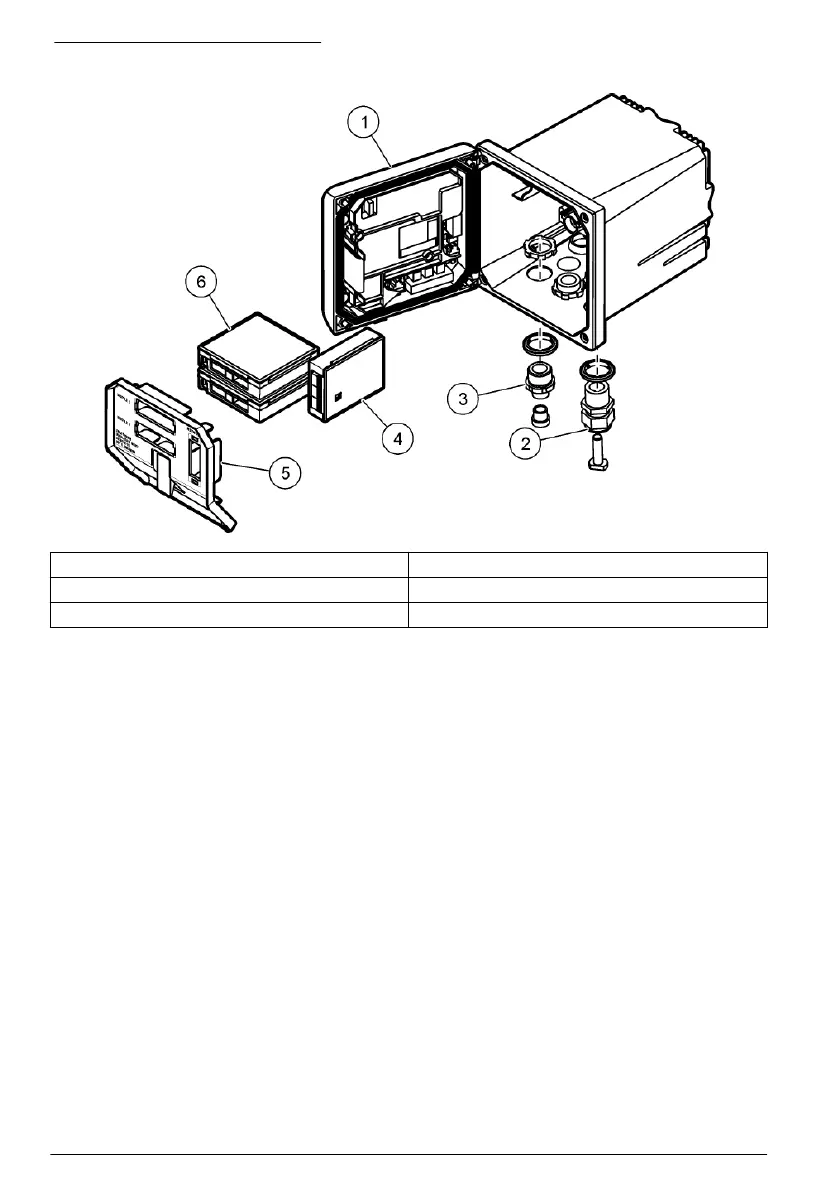

Рисунок 1 Компоненты системы
1 Контроллер 4 Сетевой модуль (опционально)
2 Кабельный ввод в сборе 5 Высоковольтный экран
3 Дополнительные соединительные элементы 6 Модули датчиков (опционально)
Датчики и модули датчиков
Контроллер позволяет подключать не более двух модулей датчиков вместе с одним
коммуникационным модулем. К модулям датчиков при помощи кабелей могут быть
подсоединены различные датчики. Указания по расположению кабелей датчиков приводятся в
руководствах по соответствующему датчику и соответствующему модулю.
Реле, выходы и сигналы
Контроллер имеет четыре настраиваемых релейных выхода и два аналоговых выхода.
Опциональный модуль аналоговых выходов позволяет увеличить число аналоговых выходов
до пяти.
Поиск устройств
Кроме двух случаев, контроллер автоматически, без вмешательства пользователя, ищет
подключенные устройства при включении питания. Первое исключение: первое включение
контроллера перед первым использованием. Второе исключение: включение питания после
сброса настроек контроллера к значениям по умолчанию. В обоих случаях на контроллере
выводятся экраны выбора языка, даты и времени. После установления настроек языка, даты и
времени контроллер выполняет поиск устройств.
Корпус контроллера
Корпус контроллера относится к классу NEMA 4X/IP66 и имеет антикоррозийное покрытие,
предназначенное для работы в агрессивной среде, такой как солевой туман или сероводород.
При работе вне помещения настоятельно рекомендуется предусмотреть защиту от
воздействия внешней среды.
Примечание: блоки, сертифицированные в соответствии с UL, предназначены для работы только в
помещениях и не соответствуют уровню защиты NEMA 4X/IP66.
Способы установки контроллера
