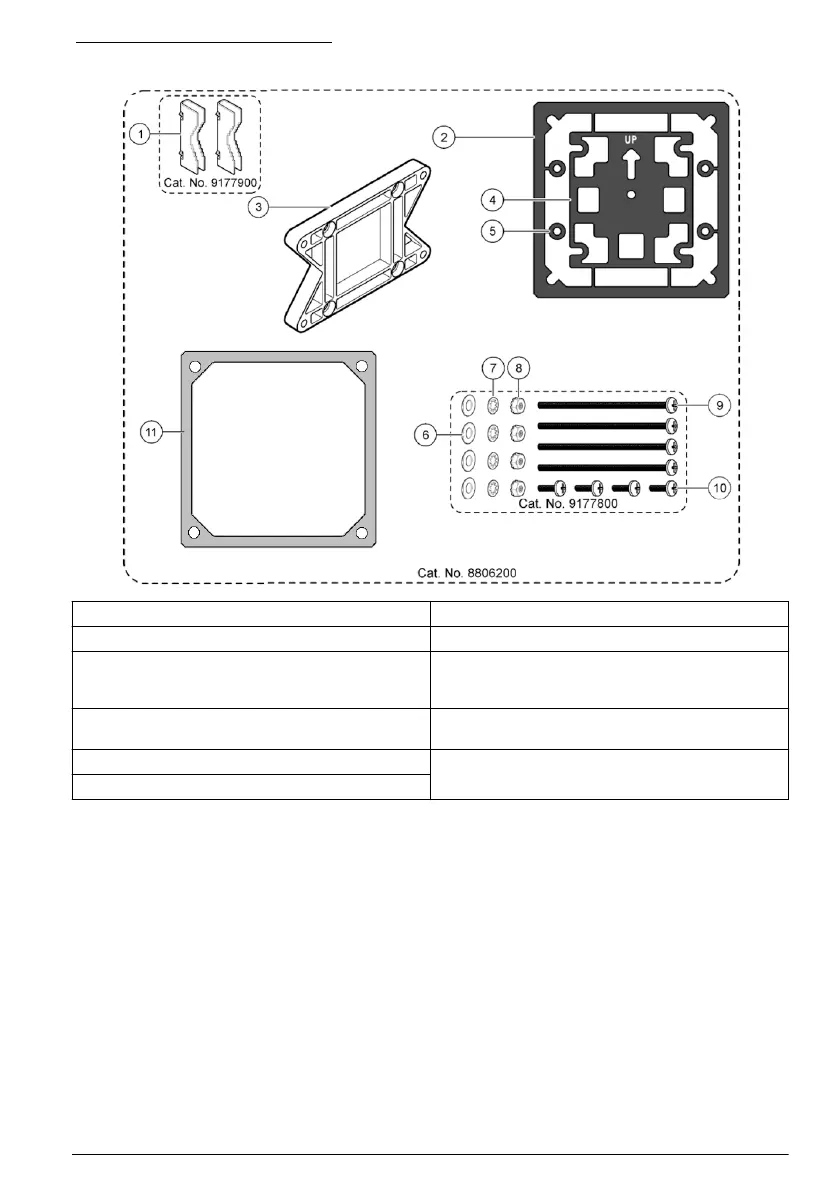

Figure 2 Composants de fixation
1 Étrier de fixation (x 2) 7 Rondelle frein, DI 6,35 mm (0,25 in) (x 4)
2 Joint d'étanchéité en néoprène pour fixation murale 8 Écrou hexagonal à rondelle dentée M5 x 0,8
3 Support pour fixation murale et fixation sur tuyau 9 Vis à tête cylindrique bombée, M5 x 0,8 x 100 mm
(x 4) (utilisée pour la fixation sur tuyaux de
diamètres variables)
4 Joint antivibration pour fixation sur tuyau 10 Vis à tête cylindrique bombée M5 x 0,8 x 15 mm (x
4)
5 Rondelle antivibration pour fixation sur tuyau (x 4) 11 Support pour montage panneau
6 Rondelle plate, DI 6,35 mm (0,25 in) (x 4)
Français 83
