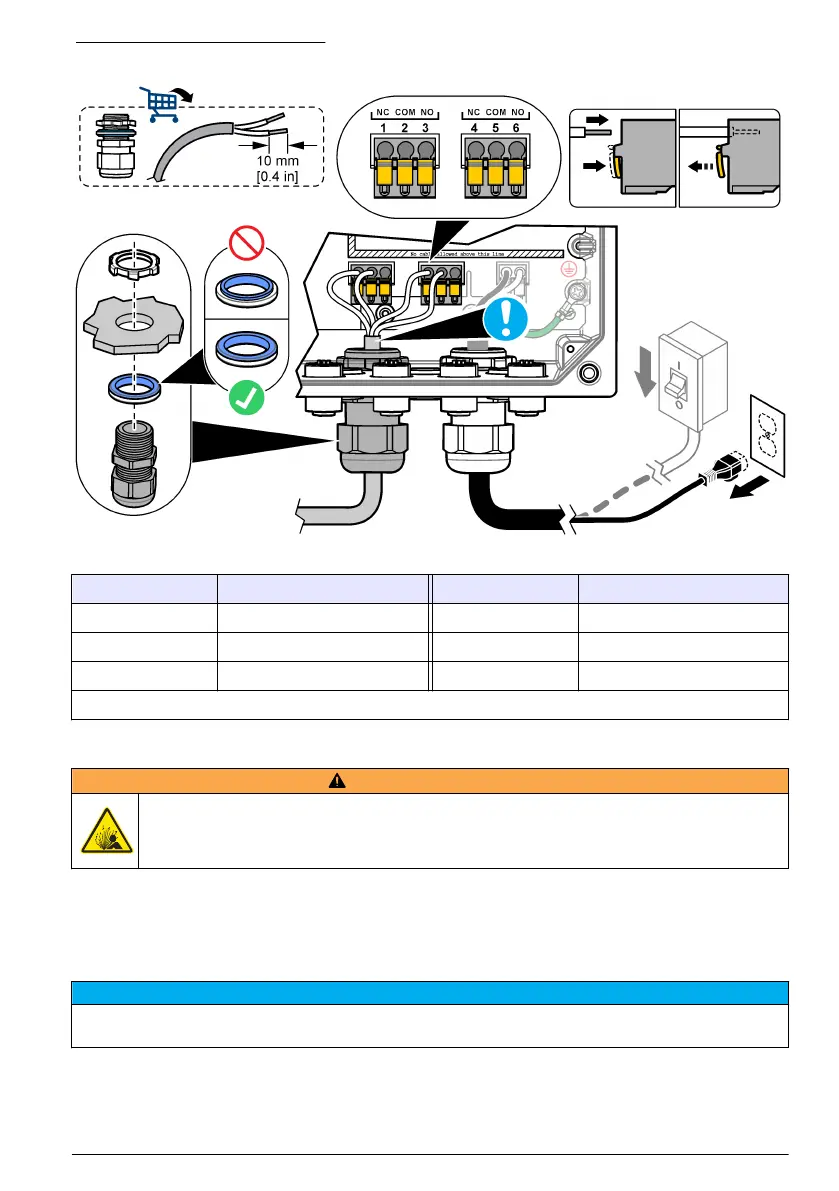

Figura 10 Conexión de los relés
Tabla 4 Información sobre el cableado: relés
Terminal Descripción Terminal Descripción
1 Relé 1, NC 4 Relé 2, NC
2 Relé 1, común 5 Relé 2, común
3 Relé 1, NA 6 Relé 2, NA
NC = normalmente cerrado; NA = normalmente abierto
Instalación de un módulo de expansión
A D V E R T E N C I A
Peligro de explosión. En este manual se describe únicamente la instalación de la unidad en una
ubicación no peligrosa. Para instalar de forma segura en ubicaciones peligrosas, utilice solamente las
instrucciones y los diagramas de control aprobados en el manual de instalación en ubicaciones
peligrosas que se proporciona.
Hay disponibles para el controlador módulos de expansión con salidas analógicas, entradas
analógicas y comunicación Profibus. Consulte la documentación suministrada con el módulo para
obtener más información.
Cierre de la tapa
A V I S O
Cierre la tapa del controlador y asegúrese de que los tornillos de esta se aprietan a fin de preservar el grado de
protección de la carcasa.
Cuando haya terminado las conexiones de alimentación, instale la barrera de alto voltaje. Asegúrese
de que la barrera de alto voltaje está instalada correctamente en las guías de la carcasa y fijadas al
PCBA principal. Consulte la Figura 8 en la página 35.
