Cierre la tapa del controlador. Apriete los tornillos de la tapa con un par de apriete máximo de
1,4 Nm (12,4 pulg./lb). Consulte la Figura 7 en la página 34.
Conexión de un sensor SC digital
A D V E R T E N C I A
Peligro de explosión. En este manual se describe únicamente la instalación de la unidad en una
ubicación no peligrosa. Para instalar de forma segura en ubicaciones peligrosas, utilice solamente las
instrucciones y los diagramas de control aprobados en el manual de instalación en ubicaciones
peligrosas que se proporciona.
El sensor SC digital se puede conectar al controlador mediante el adaptador de conexión rápida.
Consulte la sección Figura 6 en la página 33 y la sección Figura 11. El sensor digital se puede
conectar con el controlador tanto encendido como apagado.
El controlador detecta de forma automática los sensores conectados. El LED de estado del sensor
del panel frontal parpadea en azul durante el procedimiento de conexión. Cuando la luz queda fija, la
conexión del sensor es correcta. Consulte Interfaz del usuario en la página 40. Utilice la aplicación
móvil para configurar y manejar los sensores conectados.
Conserve la tapa del conector para sellar la apertura del sensor, en caso de que este deba ser
desmontado.

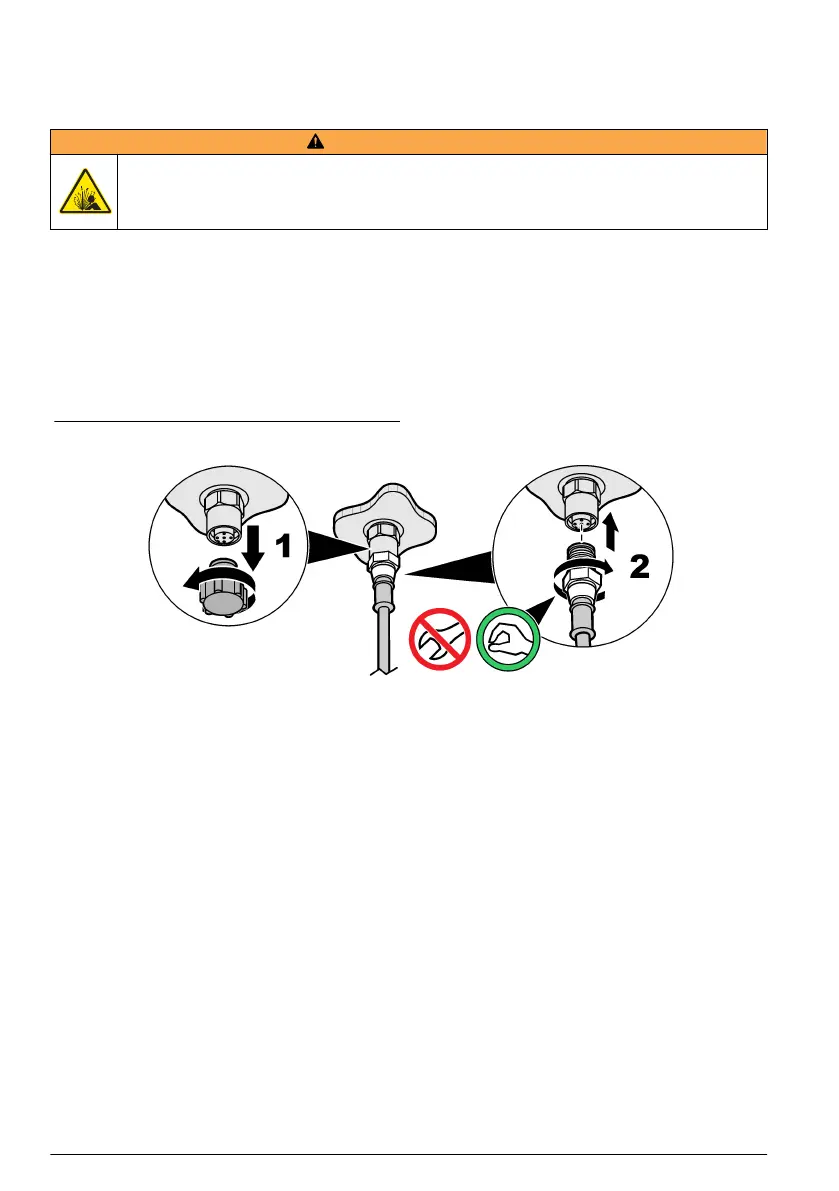

Figura 11 Conexión rápida del sensor digital
Interfaz del usuario
El teclado tiene los iconos del controlador, el LED de estado del sensor y dos botones de canal.
Consulte la Figura 12.
