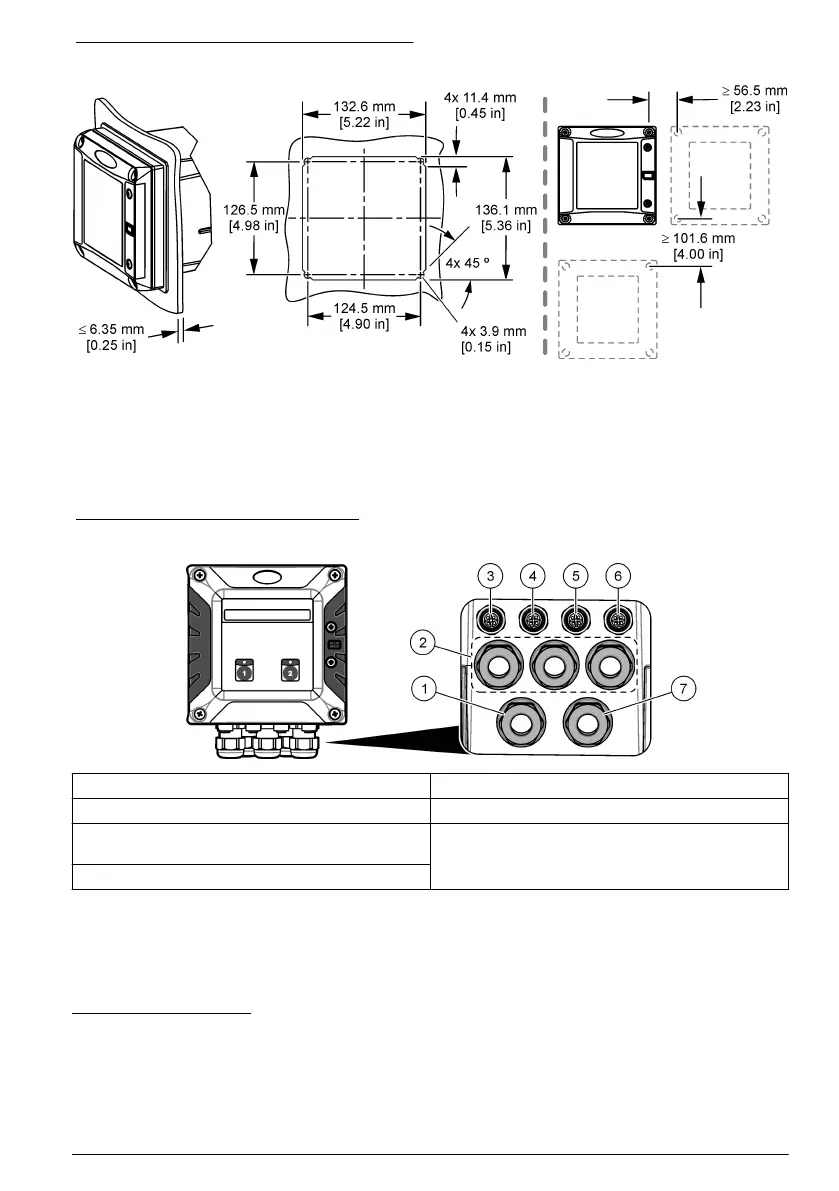

Figura 5 Dimensiones del panel de montaje
Instalación eléctrica
Conectores eléctricos y prensacables
En la Figura 6 se muestran los conectores eléctricos y los prensacables del instrumento. Para
preservar el grado de protección de la carcasa, asegúrese de que los prensacables que no se estén
utilizando tengan un tapón y de que los conectores que no se emplean tengan una tapa.
Nota: El controlador se suministra sin prensacables instalados. El usuario debe pedir los prensacables necesarios.
Figura 6 Conectores y prensacables
1 Prensacables para relés 5 Conector digital SC: sensor 1 (Canal 1)
2 Prensacables para módulos 6 Conector digital SC: sensor 2 (Canal 2)
3 Conector Ethernet para la comunicación de bus de
campo basada en TCP/IP
7
7 Cable de alimentación (o adaptador para conducto)
9
4 Conector Ethernet para conexión LAN
8
7
Cambie la configuración del conector para compartir la red y la conexión a Internet entre
controladores. Consulte la versión ampliada del manual del usuario para obtener más
información.
8
Conector utilizado para proporcionar acceso a Internet al controlador a través de una red del
cliente con función de Internet.
9
El cable de alimentación se instala en fábrica en función de la configuración del controlador.
Español 33
