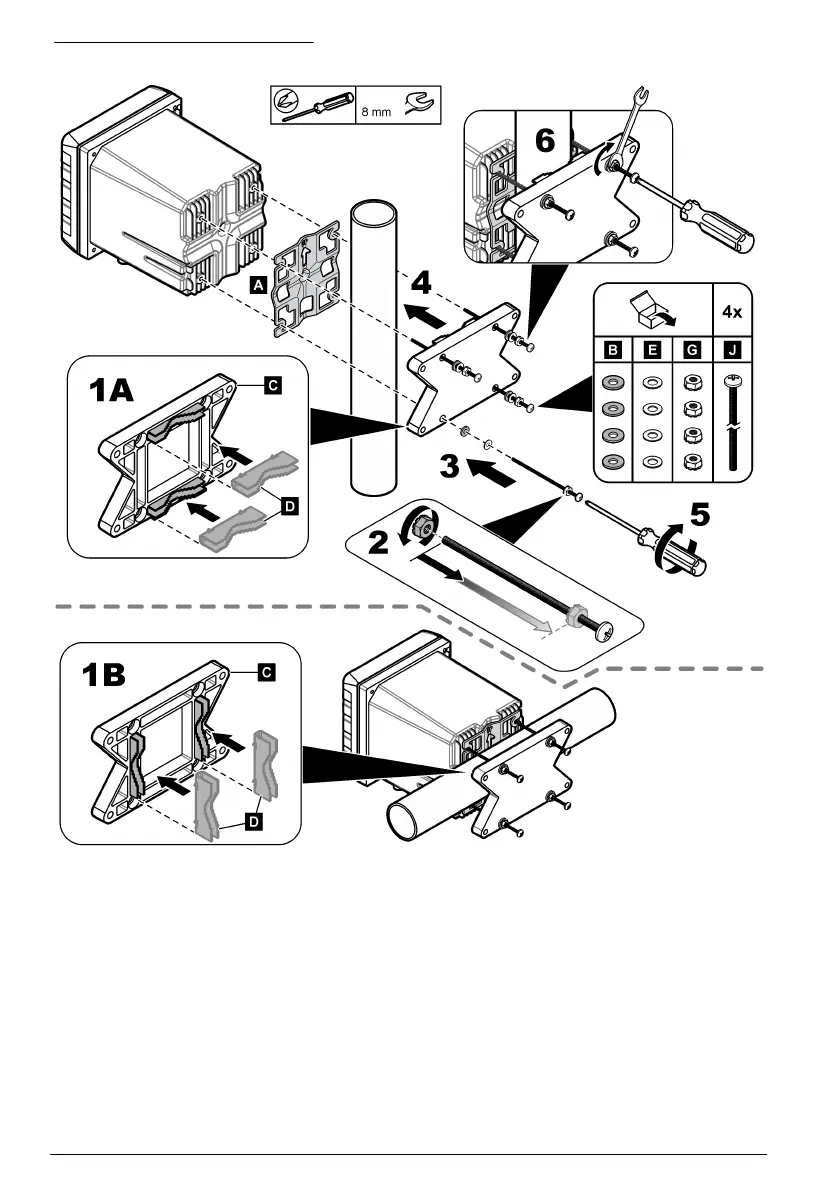

Figura 4 Montaje en un conducto
Instalación del instrumento en un panel
Para realizar la instalación en un panel, se requiere un orificio rectangular. Para cortar el orificio en
el panel, utilice a modo de plantilla la junta de sellado suministrada para el montaje en panel.
Asegúrese de utilizar la plantilla colocada hacia arriba para instalar el controlador en posición
vertical. Consulte la Figura 5.
Nota: Si utiliza el soporte (opcional) para montaje en panel, empuje el controlador a través del orificio practicado
en el panel y, a continuación, deslice el soporte por encima del controlador en la parte trasera del panel. Utilice
cuatro tornillos de cabeza plana de 15 mm (suministrados con el equipo) para acoplar el soporte al controlador y
fijar el controlador al panel.
