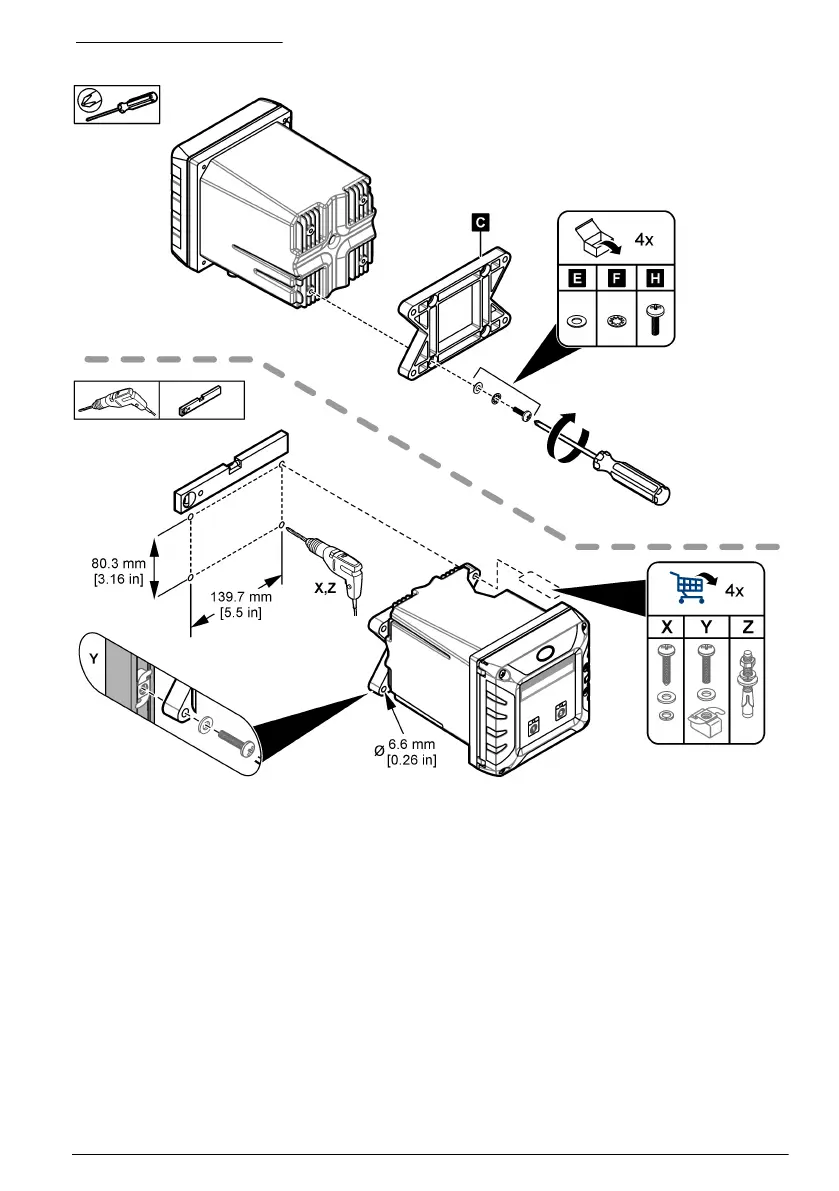

Figura 3 Montaje en pared
Montaje del instrumento en un conducto
Monte el controlador en posición vertical en un conducto o tubo (horizontal o vertical). Asegúrese de
que el diámetro del tubo es de 19 a 65 mm (de 0,75 a 2,5 pulg.). Consulte los pasos ilustrados de la
Figura 4 y de Componentes del producto en la página 29 para ver el hardware de montaje
necesario.
Español
31
