49-7835 Rev. 7 27
FRANÇAIS

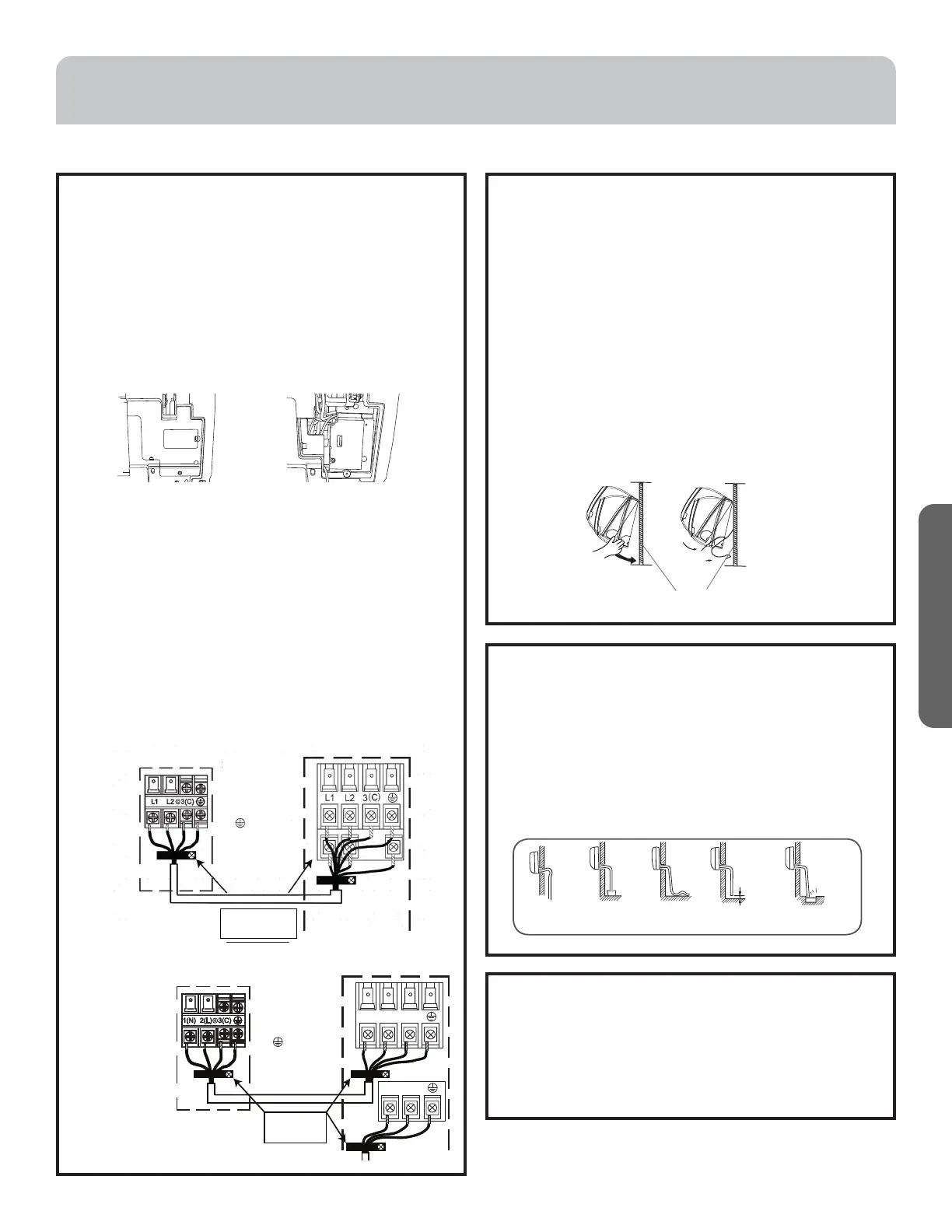

E. Installation de l’unité intérieure sur la plaque
de montage
• Attachez ensemble la tuyauterie de frigorigène, le
flexibled’évacuation et le câblage à l’aide de ruban et
acheminez l’ensemble avec soin à travers l’orifice de
tuyauterie.
• Avec le haut de l’unité intérieure plus près du mur,
accrochez l’unité sur les crochets supérieurs de la
plaque de montage. Glissez légèrement l’unité d’un
côté à l’autre pour vérifier que sa position est correcte.
• Tournez la partie inférieure de l’unité vers la plaque de
montage et abaissez l’unité sur les crochets inférieurs
de la plaque (voir l’illustration).
• Vérifiez que l’unité est solide et à égalité du mur.
• L’installation de l’unité intérieure est terminé à ce
moment.
D. Connexions électriques pour l’unité
intérieure
REMARQUE : Assurez-vous que l’ensemble du câblage
satisfait les codes de l’électricité local et national et que
l’alimentation électrique est compatible avec ce système.
• Placez l’unité intérieure sur une surface de travail
solide avant de procéder aux connexions électriques.
• Les deux plaques de recouvrement, extérieure en plastique
et intérieure en acier galvanisé, doivent être retirées pour le
raccordement électrique à l’unité intérieure.
• Soulevez le couvercle frontal pour accéder aux vis qui
fixent ces plaques de recouvrement.
• Acheminez le câblage 14/4 AWG à travers la fente à
l’arrière de l’unité et dans le panneau d’accès frontal.
• À l’aide d’une pince à dénuder, retirez l’isolant et
séparez les 4 fils.
• Effectuez les connexions à chaque borne selon le
schéma de câblage. Notez la couleur du fil à chaque
borne et assure-vous que les fils connectés à l’unité
extérieure correspondent.
• Assurez-vous que chaque fil se trouve sous la plaque
de borne à vis et que la plaque est serrée.
• Assurez-vous que le câble 14/4 est fixé sous l’étrier de
décharge de traction.
• Une fois le câblage du bornier terminé, replacez
les deux plaques de recouvrement et abaissez le
couvercle frontal.
Étape 2 – Installation de l’unité intérieure (Suite)
Plaque de montage
G. Enlèvement de l’unité intérieure
• Soulevez légèrement l’ensemble de l’unité
verticalement.
• Tirez la partie inférieure de l’unité pour la dégager des
crochets inférieurs et écartez-la légèrement du mur.
• Soulevez la partie supérieure de l’unité pour la dégager
des crochets supérieurs.
F. Flexible d’évacuation du condensat
• Vérifiez que le flexible d’évacuation du condensat
s’achemine selon une pente constante vers la bas pour
garantir l’écoulement de l’eau. Aucun pli ni remontée
ne doit emprisonner l’eau dans le flexible (voir
l’illustration).
Facultatif : On peut utiliser un tuyau PVC pour
raccorder un tuyau PVC de 1 po (D.I.) au flexible
d’évacuation qui sort du mur pour se rendre à
l’emplacement désiré.
Remonte à
mi-parcours.
Extrémité
immergée
dans l’eau.
Présence
d’ondulations.
Moins de
5 cm.
La distance
au sol est
trop faible.
Mauvaise
odeur de l’égout..
INSTRUCTIONS D'INSTALLATION
Outdoor unit
Power Wiring
3
2
1
)
(
C
L2
L1
Indoor unit
Control Wiring
4 Wire - 14 AWG
Stranded
1
2
3
=White
=Black
=Red
=Green
Sugested Colors
Strain Relief
Brackets
*Tempo 230V series
Après avoir terminé le câblage du bornier, remettez les deux
plaques de recouvrement et abaissez le capot avant.
Unité intérieure
Unité extérieure
=Verte
Couleurs
suggérées
1=Blanche
2=Noire
3=Rouge
Câblage de contrôle
4 �ls - 14 AWG
Échoué
Câblage d'alimentation
Supports de décharge
de traction
*NextGen Arctic Series
