49-7835 Rev. 7 43
ESPAÑOL
B. Instale la Placa de Montaje
• Retire la bolsa de plástico, la cinta y la placa de montaje de
la parte trasera de la unidad de interior.
• Coloque la placa de montaje sobre la pared en la posición
deseada, teniendo en cuenta los espacios de despeje
mínimos y necesarios para un funcionamiento adecuado.
• Usando un nivel, verifique que la placa de montaje se
encuentre horizontal y marque las ubicaciones de los
tornillos.
• Adhiera la placa de montaje a la pared con los tornillos
suministrados.
• Si no es posible alinear todos los agujeros de los tornillos
con los montantes, fueron suministrados anclajes de
pared.
• Asegúrese de que la placa de montaje haya sido adherida
de manera firme y que el peso aplicado sea distribuido de
forma pareja sobre cada tornillo. (Por lo menos un tornillo
en un montante de pared, otros podrán usar anclajes de
pared).
• La tubería de la unidad de interior podrá seguir un
recorrido hacia y desde la unidad en una o varias
direcciones. Izquierda, Trasera Izquierda, Derecha, Trasera
Derecha, o Justo Debajo. Lea el nº de la ilustración.
• Se brindan separadores en la caja de la unidad para uso
sobre la Izquierda, Derecha, y Justo Debajo.
C. Instale el Agujero de la Tubería
• Mida y marque la ubicación donde el agujero de la tubería será
perforado.
• Si la ubicación de la tubería estará sobre el lado izquierdo de la
unidad, siga estos pasos para mover la tubería de drenaje.
1. Retire el tapón del agujero de drenaje izquierdo y separe el
enchufe moldeado dentro del puerto.
2. Transfiera la manguera de drenaje corrugada desde el lado
derecho hasta el lado izquierdo.
3. Inserte el tapón en el puerto de drenaje del lado derecho. El
uso de un jabón como lubricante y un destornillador pequeño
permitirán un posicionamiento más fácil del tapón.
• Perfore el agujero del conjunto de cables con una sierra
de agujero de 2 1/4”. Angule el taladro con una inclinación
descendente en relación a la pared exterior, de modo que el
agujero de la pared exterior esté por lo menos 1/4” más abajo
que el agujero interior. Esto permitirá un drenaje apropiado del
material condensado.
• Instale la brida con orificios del juego de cables en la apertura del
agujero que se encuentra sobre la pared interior.
NOTA: La brida ya está ranurada. Es necesario modificar la
brida para que calce correctamente detrás de la carcasa de la
unidad de la pared.
Paso 2 – Instalación de la Unidad de Interior (Cont.)
A. Elija la Ubicación de la Unidad de Interior
• No permita que haya calor ni vapor cerca de la unidad.
• Elija una ubicación donde no haya obstáculos frente a la
unidad.
• Asegúrese que el drenaje condensado se pueda evacuar de
forma conveniente.
• No instale la unidad cerca de una entrada.
• Asegúrese que el espacio hacia la izquierda y derecha de
la unidad sea de más de 4”. La unidad se deberá instalar lo
más alto posible en la pared, pero dejando un mínimo de 4”
desde el cielorraso.
• Use un detector de montantes para detectar y marcar las
ubicaciones de los mismos para realizar el montaje y evitar
así daños innecesarios sobre la pared.
• Realice la instalación en una ubicación lo suficientemente
fuerte como para resistir todo el peso y la vibración de la
unidad.
• Deje espacio suficiente para poder contar con acceso para
la rutina de mantenimiento.
• Elija una ubicación que le brinde fácil acceso para retirar y
limpiar los filtros de aire.
• Realice la instalación en una ubicación que se encuentre a
3 pies o más de otros dispositivos eléctricos, tales como
televisores o dispositivos de audio.

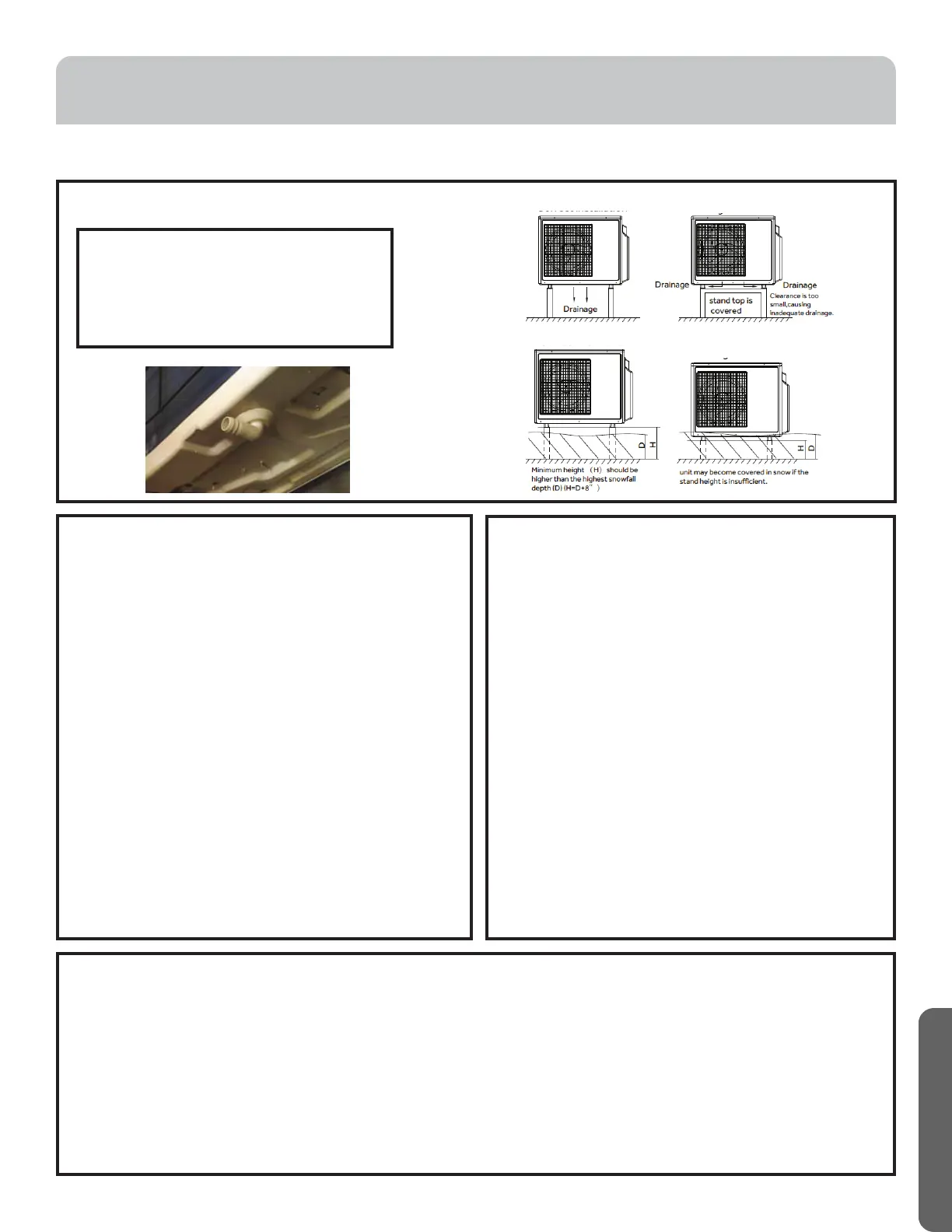

Instalación adecuada para drenaje
Coloque la unidad en el soporte o plataforma
usando el equipo de elevación.
No instale el codo de drenaje si la unidad está
ubicada en un área donde se pueden producir
congelamientos.
instalación correcta
instalación correcta
instalación incorrecta
instalación incorrecta
INSTRUCCIONES DE INSTALACIÓN
