ESPAÑOL

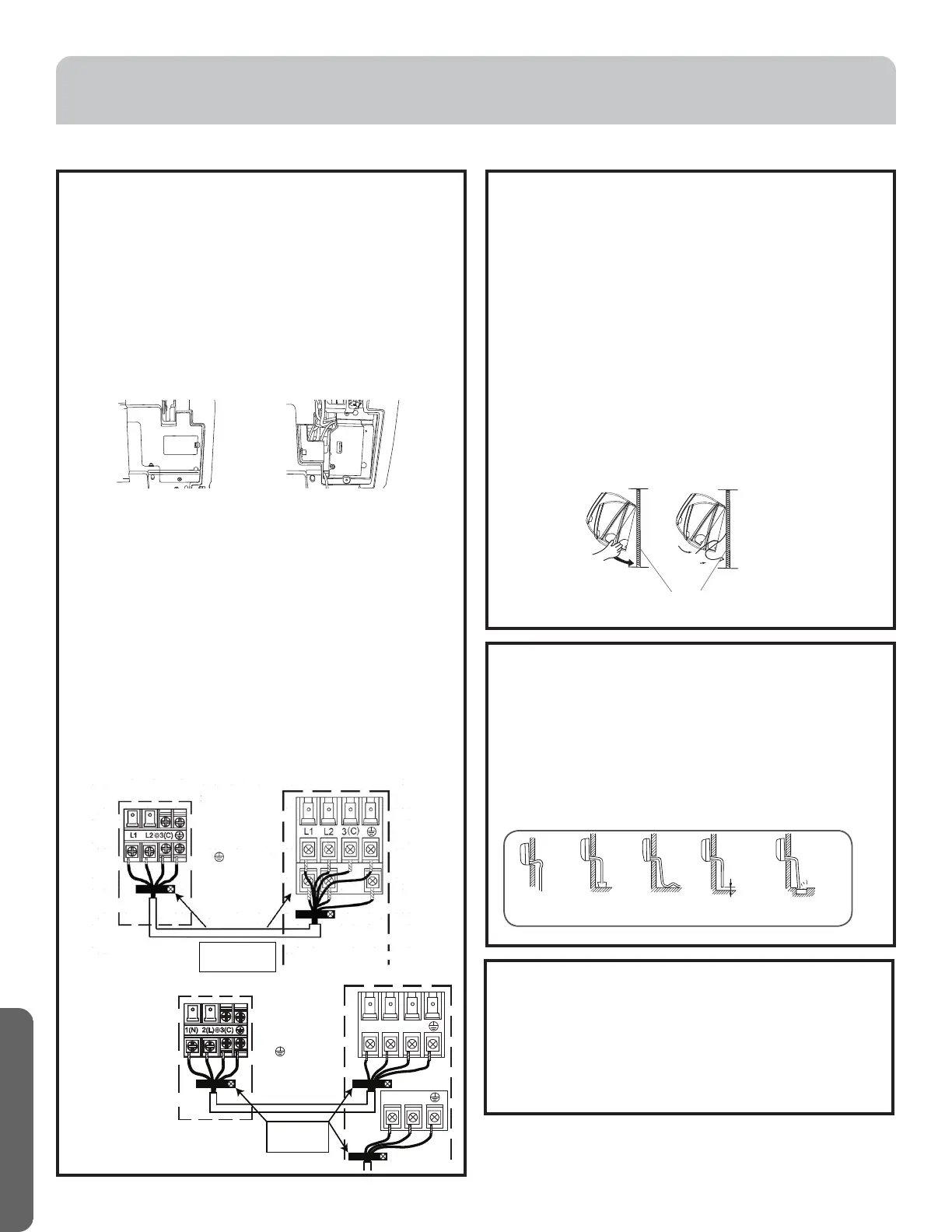

D. Conexiones Eléctricas para la Unidad
de Interior
NOTA: Asegúrese que todo el cableado cumpla con
los códigos locales de construcción y el NEC y que el
suministro de voltaje de este sistema sea el correcto.
• Coloque la unidad de interior sobre una superficie de
trabajo sólida antes de realizar las conexiones eléctricas.
• A fin de realizar las conexiones eléctricas de la unidad
de interior, tanto el plástico exterior como las placas
protectoras de acero galvanizado deberán ser retiradas.
• Levante la tapa frontal para acceder a los tornillos y
poder retirar estas tapas.
• Haga pasar el cableado AWG de 14/4 a través de la
ranura de la parte trasera de la unidad y por el panel de
acceso frontal.
• Usando un pelacables, retire el aislante y separe los 4
cables.
• Realice conexiones de cables en cada terminal, de
acuerdo con el diagrama del cableado. Tome nota del
color del cable en cada terminal y asegúrese de que los
cables se encuentren conectados a la unidad de exterior
de forma consecuente.
• Asegúrese de que cada cable se encuentre debajo de la
placa de la terminal con tornillos y que la placa esté ajustada.
• Asegúrese de que el cable de 14/4 se encuentre
asegurado bajo el soporte del amortiguador de refuerzo.
• Una vez completado el cableado del bloque terminal,
reemplace ambas placas de la tapa y baje la carcasa frontal.
Outdoor unit
3
2
1
)
(
C
L2
L1
Indoor unit
Control Wiring
4 Wire - 14 AWG
Stranded
1
2
3
=White
=Black
=Red
=Green
Sugested Colors
Strain Relief
Brackets
*Tempo 230V series
Après avoir terminé le câblage du bornier, remettez les deux
plaques de recouvrement et abaissez le capot avant.
Unité intérieure
Unité extérieure
=Verte
Couleurs
suggérées
1=Blanche
2=Noire
3=Rouge
Câblage de contrôle
4 �ls - 14 AWG
Échoué
Câblage d'alimentation
Supports de décharge
de traction
*NextGen Arctic Series
Paso 2 – Instalación de la Unidad de Interior (Cont.)
placa de montaje
E. Monte la Unidad de Interior en la Placa
de Montaje
• Ate la tubería del refrigerante, la tubería de drenaje, y
el cableado con cinta y de forma cuidadosa conduzca el
conjunto a través del agujero de la tubería.
• Con la parte superior de la unidad de interior más cerca
de la pared, sostenga la unidad de interior sobre los
ganchos superiores de la placa de montaje. Deslice la
unidad despacio de lado a lado para verificar su correcto
posicionamiento.
• Gire la parte inferior de la unidad de interior sobre la
placa de montaje, y baje la unidad sobre los ganchos
inferiores de la placa de montaje. (Vea la ilustración).
• Verifique que la unidad esté asegurada y nivelada con la
pared.
• La instalación de la unidad de interior finaliza en este
momento.
G. Retire la Unidad de Interior
• De forma suave, levante toda la unidad verticalmente.
• Empuje la parte inferior de la unidad hacia afuera de los
ganchos inferiores y empuje levemente hacia afuera de
la pared.
• Levante la parte superior de la unidad hacia afuera de los
ganchos superiores.
F. Tubería de Drenaje Condensado
• Verifique que la tubería de drenaje condensado posea
una inclinación constante hacia abajo para un flujo
correcto del agua. No deberá haber torceduras ni
elevaciones en la tubería que puedan ocasionar un
efecto de retención del agua (vea la ilustración).
Opcional: Puede usar una tubería de PVC conectando
una tubería interior de PVC de 1” a la tubería de
drenaje que sale de la pared, y que llegue hasta la
ubicación deseada. a
Remonte à
mi-parcours.
Extrémité
immergée
dans l’eau.
Présence
d’ondulations.
Moins de
5 cm.
La distance
au sol est
trop faible.
Mauvaise
odeur de l’égout..
