8. Affichage des fonctions supplémentaires
Mode de fonctionne -
ment
SILENCE VEILLE
Chauffage
électrique
aidé
SANTÉ
ALIMENTA -
TION
Télécommande
9. Bouton SILENCE
10. Bouton CHAUFFAGE
11. Bouton REFROIDISSEMENT
12. Bouton AUTO
13. Bouton VENTILATION
14. Bouton MINUTERIE
15. Bouton SANTÉ
16. Bouton VERROUILLAGE
Utilisé pour verrouiller les boutons et l'affi-
chage LCD.
17. Bouton VOYANT
Contrôle l'allumage et l'extinction des diodes
du panneau d'affichage intérieur.
18. Bouton MARCHE/ARRÊT
ALIMENTATION
19. Bouton SEC
20. Bouton TEMP
21. Bouton POSITION
22. Bouton HEURE
23. Bouton FONCTION EXTRA
Fonction : Envoi d’air
---
Position de débit
d’air sain 1
---
Position de débit d’air sain 2
---
Retour à la position de départ des volets
---
Souffle d’air droit et gauche
---
Zone A-B
Sommeil
---
10 et symbole de chauffage
affichés simultanément
---
Veille
---
Chauf-
fage électrique
---
Rafraîchir l'air (fonction
réservée) Puissance
---
Conversion mode
Fahrenheit/Celsius
24. Bouton ANNULER/CONFIRMER
Fonction : Activez et désactivez la minuterie
et autres fonctions supplémentaires.
25. Bouton RÉINITIALISER
Si le fonctionnement de la télécommande
devient anormal, utilisez un objet pointu
pour appuyer sur ce bouton afn de réinitiali-
ser la télécommande.
1. Affichage Mode
Mode de fonctionnement AUTO
REFROI-
DISSE-
MENT
SEC
CHAUF-
FAGE
VENTI-
LATION
Télécommande
2. Affichage d'envoi de signal
3. Affichage POSITION
4. Affichage VITESSE DE
VENTILATION
5. Affichage VERROUILLAGE
6. Affichage MINUTERIE ARRÊT
Affichage MINUTERIE MARCHE
7. Affichage TEMP
La fonction Santé n'est pas disponible pour certaines unités.
BAS MOY HAUT AUTO
Affichage
alternatif

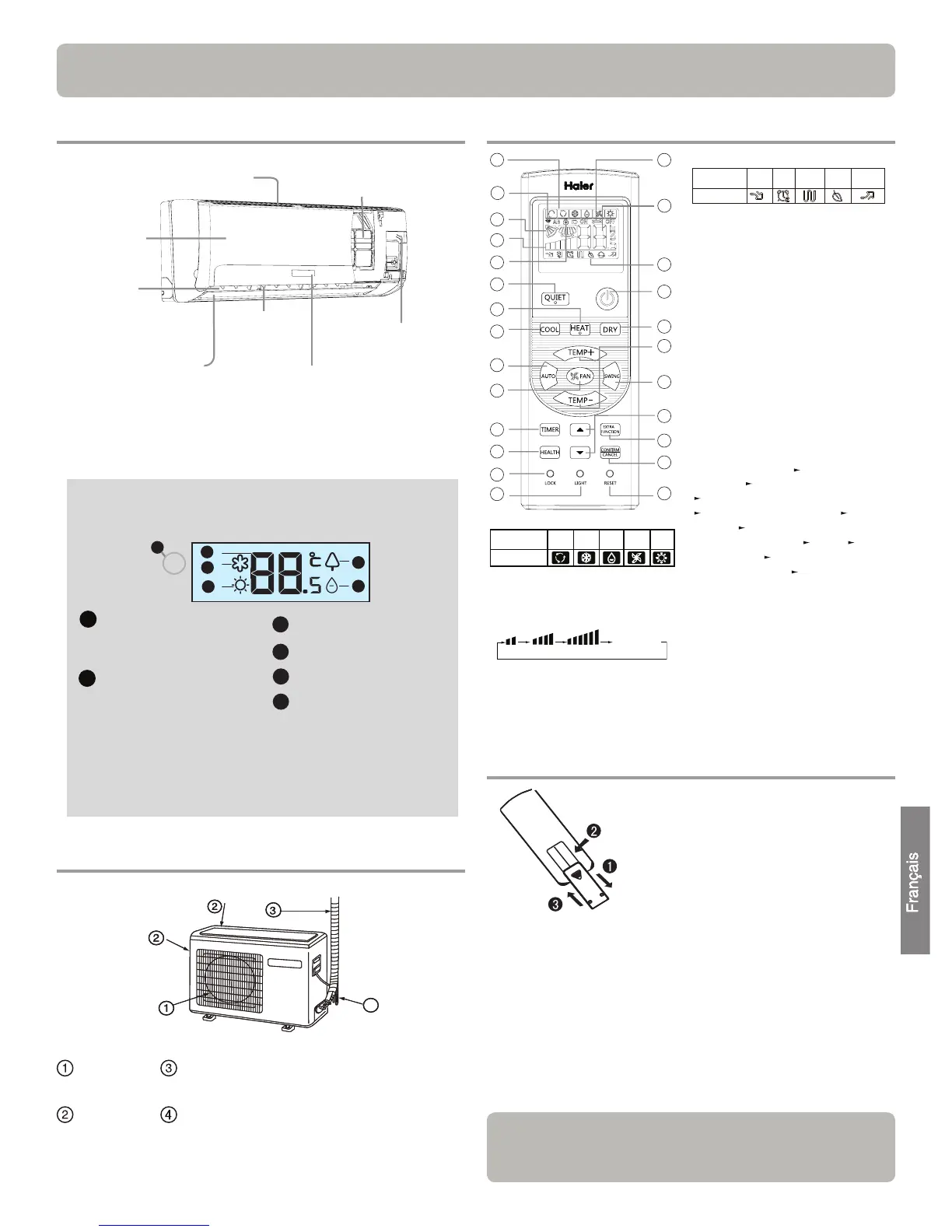

Pièces et fonctions
Unité intérieure
Selon l'article réel acheté l'image ci-dessus est seulement pour
référence.
Unité extérieure
SORTIE
CONNEXION DE LA TUYAUTERIE ET DU CÂBLAGE
ÉLECTRIQUE
ENTRÉE
TUYAU DE VIDANGE
Selon l'article réel acheté l'image ci-dessus est seulement
pour référence.
Télécommande
Installation des piles
Enlever le couvercle du comparti-
ment à pile,
Placer les piles comme illustré. 2
piles R-03, touche de réinitialisation
(cylindre) ;
Veillez à bien respecter les polarités "
+ "/"-" lorsque vous mettez les piles ;
Installer les piles, puis replacer le couvercle.
Remarque :
La distance entre la tête de transmission du signal et l'orifice de récep-
tion ne doit pas dépasser 7 mètres, sans obstacle.
Si une lampe fluorescente de type allumage électronique, une lampe
fluorescente à permutation ou un téléphone sans fil est installé dans la
pièce, le récepteur peut être perturbé dans la réception des signaux, auquel
cas la distance vers l'unité intérieure doit être raccourcie.
Un affichage plein ou non clair durant l'utilisation indique que les piles
sont épuisées. Merci de remplacer les piles.
Si la télécommande ne fonctionne pas correctement, enlevez les piles,
puis remettez-les en place après quelques minutes.
1
2
3
4
Entrée d'air
Grille d'entrée
d'air
Filtre de purification d'air
(à l'intérieur)
Sélecteur d'urgence
Pales verticales
(réglage des souf-
fles d'air gauche
et droit)
Panneau d'affichage
Volet horizontal
(réglage haut et bas du souffle
d'air. Ne pas régler manuellement)
Sortie d'air
4
Astuce :
En cas de non utilisation durant une longue période, retirer les piles. Si
quelque chose reste affiché après le retrait des piles, appuyer simple-
ment sur la touche de réinitialisation.
31
Panneau d'affichage
Affiche REFROIDISSEMENT
Affiche
SANTÉ
4
3
5
Affiche SEC
6
2
3
5
6
4
Affiche CHAUFFAGE
1
