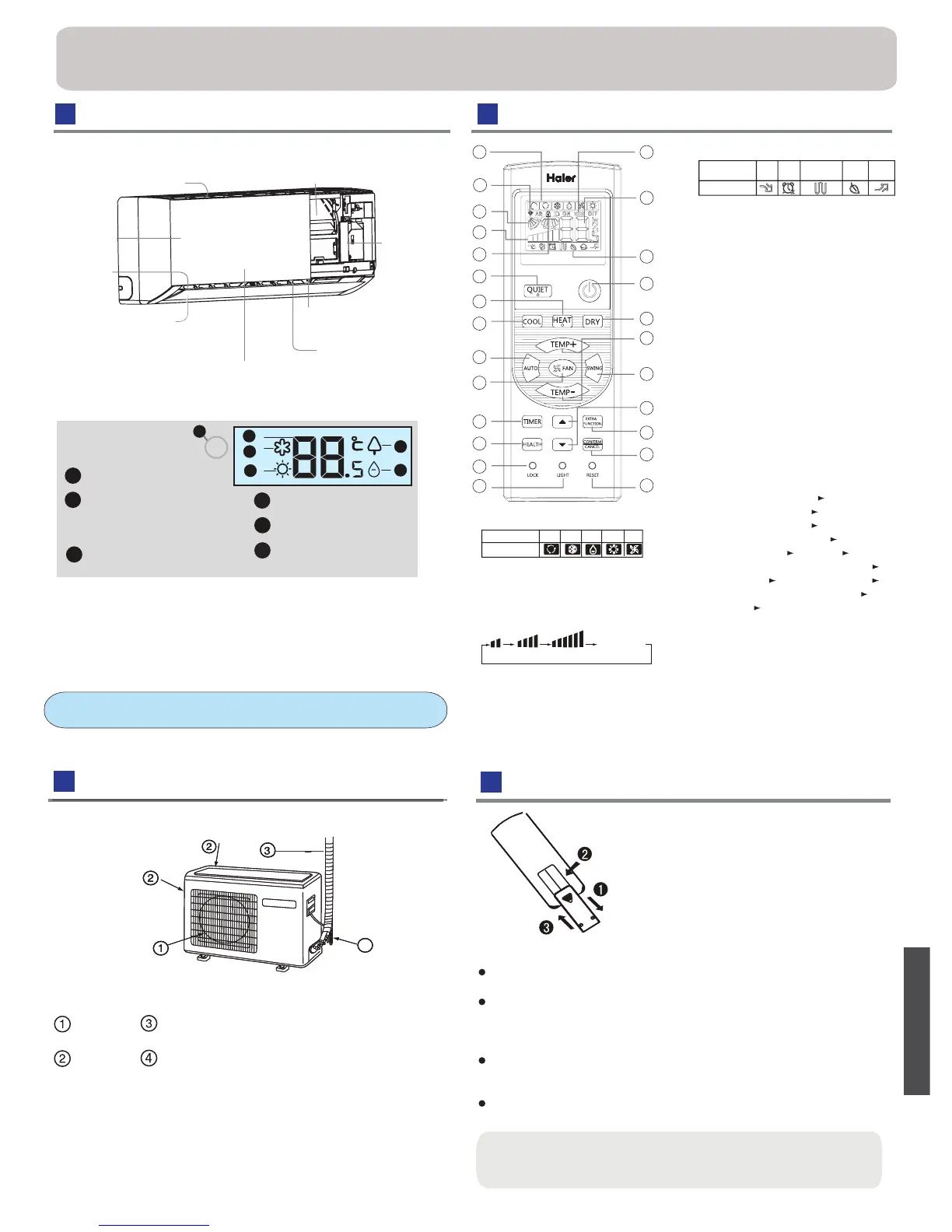

Teile und Funktionen
Innengerät
Fernbedienung
Außengerät
Laden des Akkus
Einlass
Einlassgitter
Auslass
Anionengenerator
(innen)
Anzeige
(innen)
Luftlter (innenliegend)
Waagerechte Lamellen
(Luftstrom nach oben und unten anpassen
Nicht manuell einstellen)
(Luftstrom rechts und
links anpassen)
Senkrechte Lamellen
Notschalter
Das tatsächliche Einlassgitter kann je nach erworbenem Gerät von
dem in der Bedienungsanleitung gezeigten abweichen
AUSLASS
1. Modus-Anzeige
2. Signal-Anzeige
3. Schwenkanzeige
4. Anzeige für
Ventilatorgeschwindigkeit
5. Sperrsymbol-Anzeige
8. Anzeige zusätzlicher Funktionen
9. Taste QUIET
15. Taste HEALTH
10. Taste HEAT
16. Taste LOCK
11. Taste COOL
Dient zum Sperren des Tastenfelds und
LC-Displays.
Funktion: Lufttransfer--- Gesunder
Luftstrom Position 1--- Gesunder
Luftstrom Position 2--- Wiederherstellen
Original- Lamellenstellung--- Luftstrom
links und rechts --- A-B Yard--- 10 und
Heizersymbol gleichzeitig angezeigt---
Ruhemodus--- Elektrische Heizung---
Frischluft (reservierte Funktion)---
Ein/Aus--- Umschaltung Fahrenheit/Celsius
Funktion: Einstellen und Abbrechen
des Timers und anderer zusätzlicher
Funktionen.
Steuert die Beleuchtung und Abschaltung der
LED-Anzeige des Innengeräts.
14. Taste TIMER
19. Taste DRY
21. Taste SWING
23. Taste EXTRA FUNCTION
24. Taste CANCEL/CONFIRM
25. Taste RESET
12. Taste AUTO
17. Taste LIGHT
13. Taste FAN
18. Ein/Aus-Taste
20. Taste TEMP
22. Taste HOUR
6. Anzeige TIMER OFF
Entfernen Sie die Abdeckung des
Batteriefachs.
Setzen Sie die Batterien ein, wie in der
Abbildung gezeigt.
Achten Sie darauf, dass das Laden mit " +
"/"-" übereinstimmt.
7. Temperaturanzeige
Die Betriebsart „Gesundheit“ ist bei einigen Einheiten nicht verfügbar.
Anzeige TIMER ON
ANSCHLIESSEN DER ROHRE UND DER
ELEKTRISCHEN VERDRAHTUNG
ABLAUFSCHLAUCH
Beziehen Sie die Angaben auf das von Ihnen erworbene Gerät.
Die obige Abbildung dient nur als Referenz.
EINLASS
1
2
3
4
5
9
10
11
12
13
14
15
16
17
22
23
24
25
19
20
21
8
18
7
6
Fernbedienung
Umrandetes
Display
AUTO COOL DRY HEAT FAN
LO MED HI AUTO
Fernbedienung
Betriebsmodus
Wenn die Fernbedienung ungewöhnlich
reagiert, drücken Sie diese Taste mit
einem spitzen Gegenstand, um die
Fernbedienung zurückzusetzen.
Der Abstand zwischen Sender und Empfänger sollte weniger als 7 m
betragen und hindernisfrei sein.
Ist eine elektronisch zu startende oder umschaltende Leuchtstoffröhre oder
ein schnurloses Telefon im Raum installiert, kann es am Empfänger zu
Schwierigkeiten beim Signalempfang kommen, daher sollte der Abstand
zum Innengerät kleiner sein.
Die Anzeige des gesamten Displays oder eine ungenaue Display-Anzeige
deuten auf einen niedrigen Batterieladestand hin. Tauschen Sie die
Batterien aus.
Funktioniert die Fernbedienung nicht einwandfrei, entfernen Sie die Akkus,
warten ein paar Minuten und legen sie dann wieder ein.
Verwenden Sie zwei R03-Batterien, drücken Sie die
Taste zum Zurücksetzen (Zylinder).
Setzen Sie die Batterien ein, und schließen Sie die
Abdeckung wieder.
1
2
3
Entfernen Sie die Batterien bei längerem Nichtgebrauch. Wenn nach dem
Herausnehmen etwas auf dem Display angezeigt wird, drücken Sie die Taste
zum Zurücksetzen.
Hinweis:
Tipp:
4
2
3
1
5
6
2
3
5
6
4
1
Anzeige
Öffnung für Signalempfänger
Anzeige COOL
Anzeige HEAT
Anzeige HEALTH
Anzeige DRY
Anzeige für Umgebungstemp.
Wenn ein Signal von der
Fernbedienung empfangen wird,
zeigen Sie die Einstelltemperatur an.
QUITE SLEEP
Zusätzliche
elektrische
Heizung
HEALTH EIN/AUS
Betriebsmodus
