Haier AS07ZS2ERA - Installation des Innengeräts

Installation des Innengeräts
Erforderliche Werkzeuge
für die Installation
Stromversorgung
Auswahl des
Installationsstandorts
Zubehörteile
Leitungsauswahl

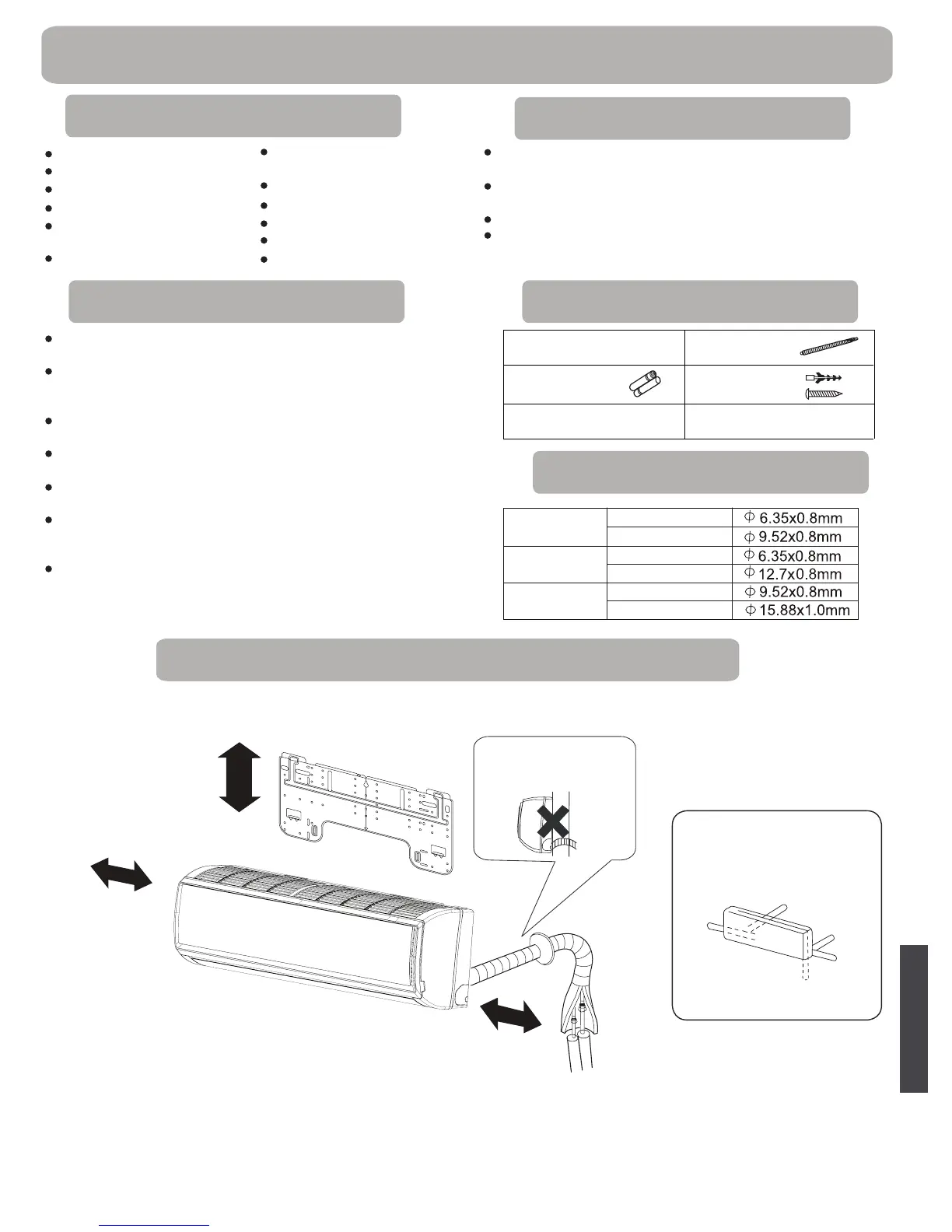

Abbildung für die Installation von Innengeräten
Schraubendreher
Drehmomentschlüssel
(17 mm, 22 mm, 26 mm)
Zange
Schraube Ø 4 x 25 (4)
Metallsäge
Rohrschneider
Kernlochbohrer
Bördelwerkzeug
Schraubenschlüssel (17,
19 und 26 mm)
Messer
Gasspürgerät oder Seifenlauge
Maßband
Reibahle
Robuster, vibrationsfreier Standort mit ausreichender
Abstützung des Gehäuses.
Standort ohne Hitze- oder Dampfentwicklung aus der näheren
Umgebung, an dem Ein- und Auslass des Geräts nicht gestört
werden.
Standort mit guter Ablaufeigenschaft, an dem die
Verbindungsleitung zum Außengerät installiert werden kann.
Standort, von dem aus kalte Luft im gesamten Raum verteilt
werden kann.
Standort in der Nähe einer Netzsteckdose mit ausreichend
Platz.
Standort, an dem ein Mindestabstand von 1 m von Fernsehern,
Radios, kabellosen Geräten und Leuchtstofampen eingehalten
werden kann.
Wenn Sie die Fernbedienung an der Wand befestigen,
platzieren Sie diese so, dass das Gerät Signale empfangen
kann, wenn Leuchtstofampen im Raum eingeschaltet sind.
Vergewissern Sie sich vor dem Anschluss an die Netzsteckdose,
dass die Versorgungsspannung konstant ist.
Die Stromversorgung ist auf dem entsprechenden Typenschild
angegeben.
Installieren Sie einen eigenen Nebenstromkreis.
Eine Netzsteckdose sollte in Reichweite der Stromversorgung
installiert werden. Verlängern Sie das Kabel nicht durch
Zerschneiden.
Fernbedienung (1) Ablaufschlauch (1)
Montageplatte (1) Luftlter (optional) (1)
R-03 Trockenbatterie (2) Kunststoffkappe (4)
Die Modelle arbeiten mit dem FKW-freien Kältemittel R410A.
Beim Innengerät muss der Abstand zwischen Gerät und Boden mindestens 2 m betragen.
Beziehen Sie die Angaben auf das von Ihnen erworbene Gerät. Die obige Abbildung dient nur als Referenz.
FOR 09K 12K
FOR 18K
FOR 24K
Anordnung der
Rohrleitungsrichtungen
Der Ablaufschlauch
darf keine Knicke oder
Steigungen aufweisen.
mehr als 10 cm
mehr als 15 cm
mehr als
10 cm
Hinten links
Links
Unten
Rechts
Hinten
rechts
Flüssigkeitsleitung
Gasleitung
Flüssigkeitsleitung
Gasleitung
Flüssigkeitsleitung
Gasleitung
Deutsch
45
