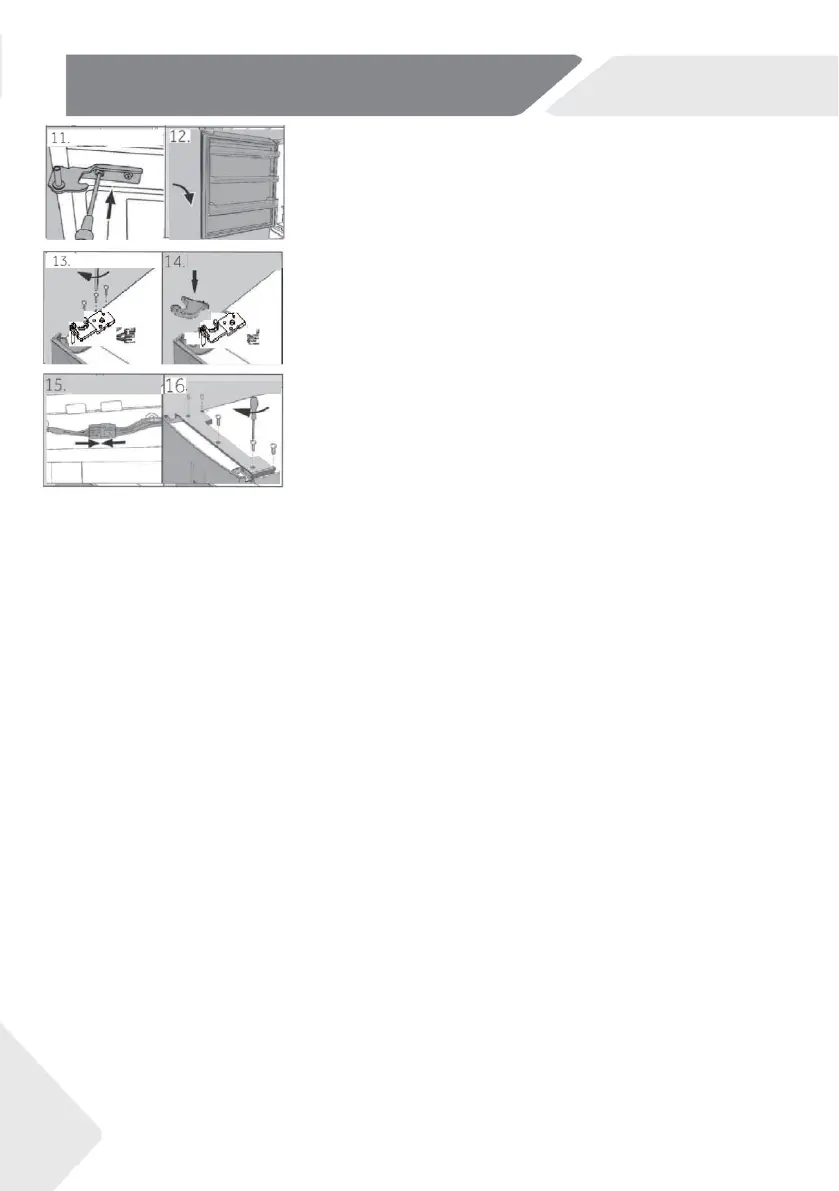

11. Neem het nieuwe onderste scharnier van de bo-
venste deur uit de accessoire tas en schroef het
op links op de koelkast.
12. Til de bovenste deur voorzichtig op de onderste
scharnier zodat de spil op de scharnierbeugel
past.
13. Verwijder het bovenste scharnier uit de acces-
soire zak. Plaats de verbindingskabel door het
bovenste scharnier en bevestig het bovenste
scharnier met de drie schroeven links op de koel-
kast.
14. Plaats de scharnier af
dekking (geleverd in de ac-
cessoire zak) over het scharnier.
15. Voer de aansluitkabel in en breng hem aan in de
opening.
16. Vervang het voorpaneel en bevestig het met de
vijf schroeven. Nadat de deur gewijzigd is, moet u
controleren of de deurafdichtingen correct aan
-
gebracht zijn op de behuizing en dat alle schroe-
ven correct aangeschroefd zijn.
NL
3- Productbeschrijving
model: A3FE744CPJ
1 Deurrek
2 O.K.-temperatuurindicator (optioneel)
3 bovenste vriesvak lade
4 Onderste vriesvak lade
5 Instelbare voetjes
6 Mijn Zone lade
7 Mijn Zone glazen deksel
8 Vochtigheidsvak
9 Vochtigheidslade glazen deksel
10 Flessenrek
11 Glazen lade
12 Naamplaatje
13 Lamp achteraan
NL
10- Installatie
33
10.9 Deur omkeerbaarheid
Voor u het apparaat aansluit op het elektrisch net moet u controleren of de zwaairichting
van de deur moet gewijzigd worden van rechts (zoals geleverd) naar links als dit vereist is
voor de locatie en het gebruik van de installatie.
WAARSCHUWING!
▶ Het apparaat is zwaar. Het omkeren van de deur moet door twee personen worden
uitgevoerd.
▶ Voor elke bewerking moet u eerst de stekker uit het stopcontact verwijderen.
▶ U mag het apparaat niet meer dan 45° kantelen om schade aan het koelsysteem te
voorkomen.
1. Gebruik de correcte werktuigen.
2. Verwijder de stekker uit het stopcontact.
3. Verwijder de vijf schroeven waarmee het voorpa-
neel (1) wordt bevestigd en verwijder het paneel (2).
Verwijder het kleine deksel van het voorpaneel
van links naar rechts.
4. Ontkoppel het verbindingskabel
5. Verwijder het deksel van het bovenste scharnier
(1) en schroef de bovenste scharnier (drie schroe-
ven) los aan rechterzijde (2).
6. Til de losse deur voorzichtig van de onderste
scharnier.
7. Draai de deur om, schroef het deksel (1) en de
deurstop (2) met de bevestiging (3) los.
8. Verwijder het onderste scharnier los van de bo-
venste deur.
9. Wijzig de posities van de afdichtpluggen en de
schroef op de zijkant.
10. Verander de deurstop van de huidige positie naar
de andere zijde
6.
5.
7.
8.
Montage stappen (Afb. 10.9):
1.
2.
9.
10.
10- Installatie
NL
34
11. Neem het nieuwe onderste scharnier van de bo-
venste deur uit de accessoire tas en schroef het
op links op de koelkast.
12. Til de bovenste deur voorzichtig op de onderste
scharnier zodat de spil op de scharnierbeugel
past.
11.
12.
13. Verwijder het bovenste scharnier uit de acces-
soire zak. Plaats de verbindingskabel door het
bovenste scharnier en bevestig het bovenste
scharnier met de drie schroeven links op de koel-
kast.
14.Plaats de scharnier afdekking (geleverd in de ac-
cessoire zak) over het scharnier.
15. Voer de aansluitkabel in en breng hem aan in de
opening.
16. Vervang het voorpaneel en bevestig het met de
vijf schroeven. Nadat de deur gewijzigd is, moet u
controleren of de deurafdichtingen correct aan
-
gebracht zijn op de behuizing en dat alle schroe-
ven correct aangeschroefd zijn.
13.
16.
15.
14.
