10- Aufstellung
Modell
Breite
in mm
Tiefe
in mm
Abstand zur
Wand
in mm
W1 W2 W3 D1 D2 D3 D4
700 – 600 1140 1322 100
700 1188 – 600 887 966 100
31
10.1 Auspacken
▶ Nehmen Sie das Gerät aus der Verpackung.
▶ Entfernen Sie sämtliche Verpackungsmaterialien.
10.2 Umweltbedingungen
Die Raumtemperatur muss immer zwischen 10 °C und 43 °C betragen, da sie die Tempe-
ratur im Innenraum des Gerätes und seinen Stromverbrauch beeinussen kann. Stellen
Sie das Gerät nicht ohne Isolation in der Nähe von anderen Hitze abgebenden Geräten
10.3 Umkehrbarkeit der Tür
(Nur Modell
Überprüfen Sie die richtige Position des Türgris, bevor das Gerät permanent aufgestellt
wird. Siehe Abschnitt UMKEHRBARKEIT DER TÜR, falls erforderlich.
10.4 Platzerfordernis

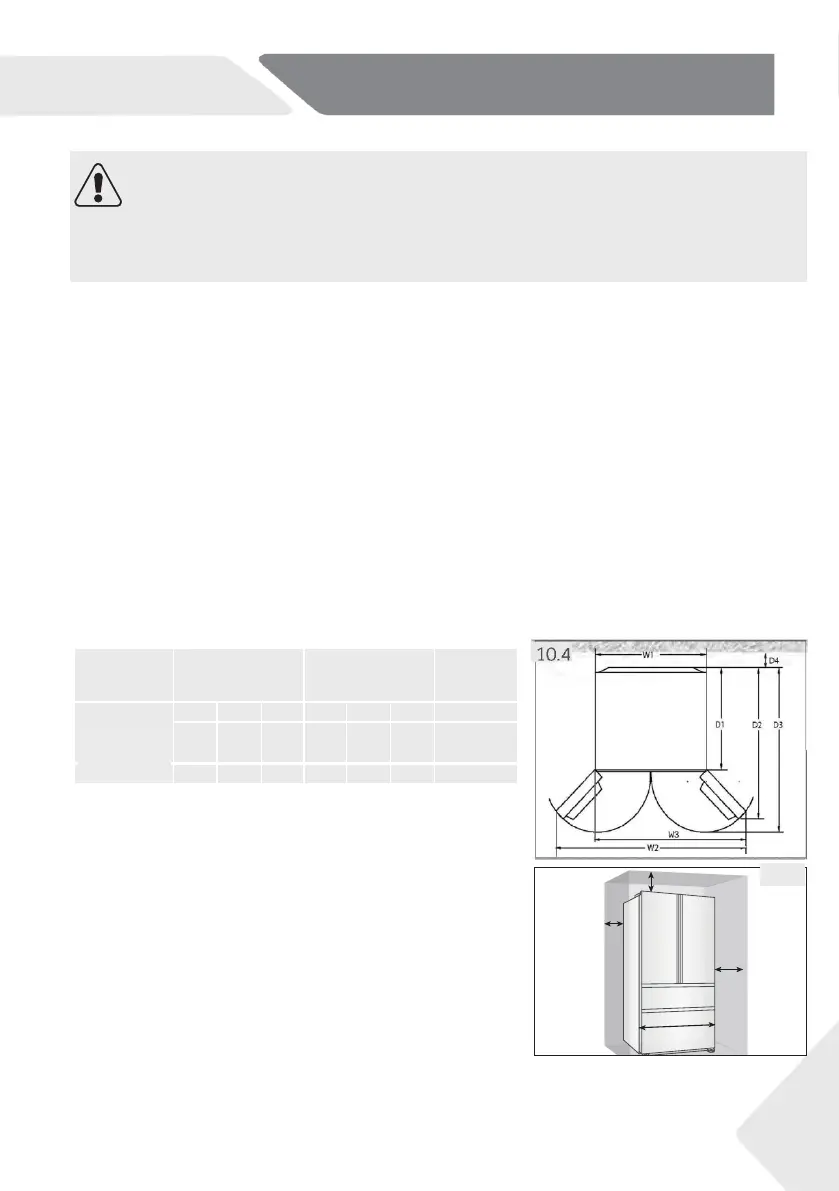

Erforderlicher Platz, wenn die Tür geönet ist (Abb. 10.4):
WARNUNG!
▶ Das Gerät ist schwer. Hantieren Sie immer mit mindestens zwei Personen.
▶ Halten Sie sämtliches Verpackungsmaterial von Kindern fern, entsorgen Sie alles auf
umweltfreundliche Weise.
10.5 Lüftungsquerschnitt
Die Informationen des erforderlichen Lüftungsquer-
schnitts müssen beachtet werden (Abb. 10.5), um aus
Sicherheitsgründen genügend Lüftung des Gerätes
zu erreichen.
>10 cm
>10 cm
>10 cm
70 cm
10.5
1198.5
10- Aufstellung
DE
10.6 Feineinstellung der Türen
Wenn die Türen nicht gerade ausgerichtet sind, kann
diese Fehlausrichtung folgendermaßen behoben wer-
den:
10.6.1 Verwendung des einstellbaren Fußes
Drehen Sie den einstellbaren Fuß in Pfeilrichtung (Abb.
10.6-1), um den Fuß nach oben oder unten zu drehen.
10.6.2 Verwendung der Abstandshalter
▶ Önen Sie die obere Tür und heben Sie diese nach
oben.
▶ Trennen Sie die Abstandhalter (in der Tüte mit
den Zubehörteilen enthalten) vorsichtig von dem
Kunststoring des mittleren Scharniers mit der
Hand oder mithilfe von Werkzeugen, wie einer Zan-
ge ab (Abb. 10.6-2). Achten Sie darauf, die Tür nicht
zu zerkratzen.
10.6-1
32
10.5 Ausrichtung des Geräts
Das Gerät muss auf eine ache und stabile Oberäche
gestellt werden.
1. Kippen Sie das Gerät leicht nach hinten (Abb. 10.5).
2. Setzen Sie die Füße auf die gewünschte Höhe.
3. Alternativ kann die Stabilität durch Anstoßen an
die Diagonalen überprüft werden. Das leichte
Schaukeln muss in beiden Richtungen das gleiche
sein. Ansonsten kann der Rahmen sich verziehen;
mögliche undichte Türönungen sind das Resul-
tat. Eine leichte Tendenz nach hinten macht es
einfacher die Tür zu schließen.
max 45°
1.
2.
3.
10.5
Hinweis: Nivellierung
Im Laufe der Zeit können sich die Türen des Kühlschranks aufgrund des Gewichts der
gelagerten Lebensmittel verschieben. In diesem Fall sind die Türen mithilfe der oben
genannten Methoden auszurichten.
10.6-2
3- Produktbeschreibung
DE
Bild des Geräts (Abb. 3)
Hinweis: Abweichungen
Wegen der technischen Änderungen und verschiedenen Modellen, können einige der
Abbildungen von Ihrem Modell abweichen.
Modell: HB20FPAAA
1 Türablage
2 OK-Temperaturanzeige optional)
3 Obst- und Gemüsefach
4 My-Zone-Einschub
5 Oberer Gefrierfacheinschub
6 Unterer Gefrierfacheinschub
7 Glaseinlegeboden
8 Türstrebe
9 Glasabdeckung für My-Zone-Einschub
10 Glasabdeckung für Obst- und
Gemüsefach
11 Hintere Innenlampe
12 Flaschengestell
13 Glaseinlegeboden
14 Typenschild
Für freistehende Geräte: „Dieses Kühlgerät ist nicht für
die Verwendung als Einbaugerät bestimmt.“
(Nur Modell:
HTW7720ENMP/HTW7720ENMB)
HFW7720EWMP
HFW7720ENMB
33
HTW7720ENMP
HTW7720ENMB
