PL
10- Instalacja
33
10.9 Odwracalność drzwi
Przed podłączeniem urządzenia do zasilania należy sprawdzić, czy nie trzeba zmienić kie-
runku otwierania drzwi z prawego (ustawienie przy odbiorze) na lewy, jeśli jest to konieczne
ze względu na miejsce instalacji i użytkowania.
OSTRZEŻENIE!
▶ Urządzenie jest ciężkie. Potrzeba dwóch osób do zmiany kierunku otwierania drzwi.
▶ Przed rozpoczęciem jakichkolwiek czynności, należy najpierw odłączyć urządzenie od
sieci.
▶ Nie przechylaj lodówki bardziej niż 45°, aby uniknąć uszkodzenia układu chłodniczego.
1. Pracuj, używając odpowiednich narzędzi:
2. Odłącz urządzenie od prądu.
3. Wykręć pięć śrub, które mocują-
ce panel przedni (1) i go zdejmij (2).
Usuń małą pokrywę przedniego panelu od strony
lewej do prawej strony.
4. Odłącz kabel
5. Zdejmij osłonę górnego zawiasu (1) i odkręcić za-
wias górny (trzy śruby) po prawej stronie (2).
6. Ostrożnie podnieś drzwi lodówki z dolnego zawia-
su.
7. Przekręć drzwi do góry nogami, odkręć osłonę (1) i
ogranicznik drzwi (2) z częścią mocującą (3).
8. Odkręć dolny zawias górnych drzwi.
9. Zmień pozycję zaślepek i śruby na drugą stronę.
10. Przenieś blokadę drzwi z dotychczasowej pozycji
na przeciwną stronę.
6.
5.
7.
8.
Etapy montażu (rys. 10.9):
1.
2.
9.
10.

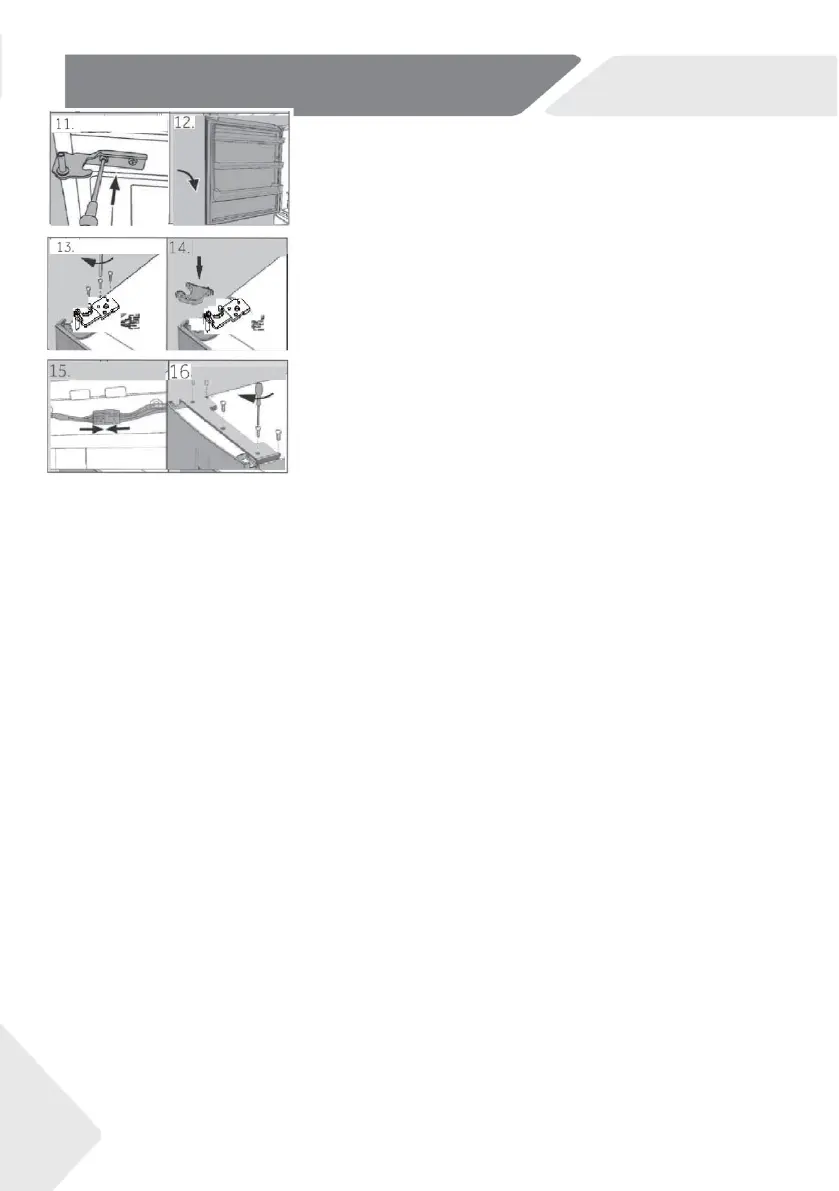

11. Wyjmij nowy dolny zawias z woreczka z akceso-
riami i wkręć go po lewej stronie urządzenia.
12. Unieś ostrożnie górne drzwi na dolnym zawiasie
tak, aby sworzeń pasował do tulei zawiasu.
13. Wyjmij górny zawias z woreczka z akcesoriami.
Włóż kabel przez górny zawias i z
amocuj górny
zawias z trzema śrubami po lewej stronie urzą-
dzenia.
14. Załóż osłonę (dostarczona w woreczku z akceso-
riami) na zawiasie.
15. Podłącz kabel zasilania i dopasuj go do otworu.
16. Wymień przedni panel i przykręć go na pięć śrub.
Po zmianie drzwi sprawdź, czy uszczelki drzwi
znajdują się odpowiednio na obudowie, a wszyst
-
kie śruby są dobrze dokręcone.
PL
3- Opis produktu
model: A3FE744CPJ
1 Półki na drzwiach
2 Wskaźnik OK temperatury (opcja)
3 Szuada w górnej części zamrażarki
4 Szuada w dolnej części zamrażarki
5 Regulowane nóżki
6 Szuada w Mojej stree
7 Szklana pokrywa szuady Moja Strefa
8 Skrzynka wilgotności
9 Szklana pokrywa szuady wilgotności
10 Półka na butelki
11 Szklana półka
12 Tabliczka znamionowa
13 Tylne światło
PL
10- Instalacja
10.6 Regulacja drzwi
Jeśli drzwi nie są w jednym poziomie, można temu za-
radzić w następujący sposób:
10.6.1 Użycie regulowanych nóżek
Obróć nóżkę zgodnie z kierunkiem strzałki i (rys. 10.6-
1), aby ją podnieść lub obniżyć.
10.6.2 wykorzystanie podkładek
▶ Otwórz górne drzwiczki i podnieś je.
▶ Ostrożnie wciśnij podkładkę (dołączoną w worecz-
ku z akcesoriami) w biały plastikowy pierścień środ-
kowego zawiasu ręcznie lub przy użyciu narzędzi
takich jak kombinerki (rys. 10.6-2). Nie porysuj i nie
wgnieć drzwi.
10.6-1
31
10.5 Ustawianie urządzenia
Urządzenie powinno być umieszczone na płaskiej i sta-
bilnej powierzchni.
1. Pochyl urządzenie lekko do tyłu (rys. 10.5).
2. Ustaw nóżki na pożądanym poziomie.
3. Stabilność można sprawdzić popychając na prze-
mian rogi urządzenia. Lekkie kołysanie powinno
być takie same w obu kierunkach. W przeciwnym
razie rama może się wykrzywić; wynikiem tego
mogą być nieszczelne uszczelki drzwi. Niewielki
przechył do tyłu pomaga zamykaniu drzwi.
max 45°
1.
2.
3.
10.5
Uwaga: Poziomowanie
Informacja na przyszłość: zjawisko nierównomiernie wypoziomowanych drzwi może
być wywołane masą przechowywanej żywności. Wyrównaj je według powyższych me-
tod.
10.6-2
32
OSTRZEŻENIE!
Aby uniknąć ryzyka, uszkodzony przewód zasilający musi być wymieniony przez serwis
(patrz: karta gwarancyjna).
Podczas ustawiania urządzenia upewnij się, że przewód zasilania nie jest przygnieciony
lub uszkodzony.
Nie umieszczaj wielu gniazdek przenośnych ani przenośnych zasilaczy z tyłu urządzenia.
Dbaj o to, aby uniknąć pożaru poprzez zapalenie łatwopalnego materiału.
10.8 Podłączenie prądu
Przed każdym podłączeniem sprawdź, czy:
▶ zasilacz, gniazdo i bezpieczniki są odpowiednie do informacji na tabliczce znamiono-
wej.
▶ gniazdko jest uziemione i nie zastosowano rozgałęźnika lub przedłużacza.
▶ wtyczka i gniazdko są ściśle dopasowane.
Podłącz urządzenie wyłącznie do właściwie zamontowanych i uziemionych gniazdek elek-
trycznych.
10.7 Czas oczekiwania
W kapsułce sprężarki znajduje się olej bezobsługo-
wy. Olej ten może przedostać się poprzez zamknięty
system rur podczas transportu przechylonego urzą-
dzenia. Przed podłączeniem urządzenia do zasilania
trzeba odczekać 2 godziny (rys. 10.7), aby olej spłynął
z powrotem do zbiornika.
