H&S HDII RAKE - Page 40

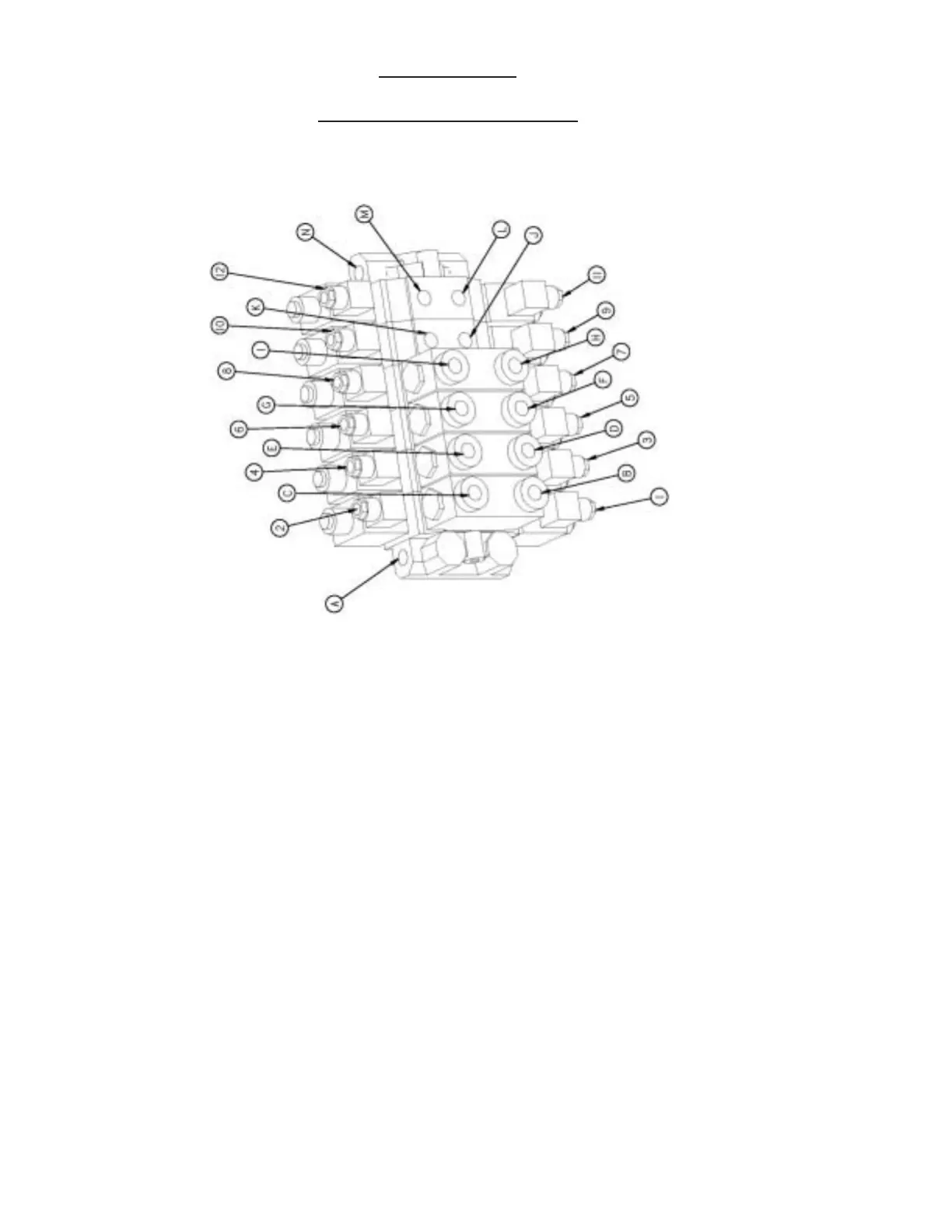

FIGURE 8
-38-
HYDRAULIC VALVE
A
B
C
D
E
F
G
H
I
J
K
L
M
N
PRESSURE PORT
RIGHT BEAM OPEN
RIGHT BEAM CLOSED
LEFT BEAM OPEN
LEFT BEAM CLOSED
RIGHT WIDTH OUT
RIGHT WIDTH IN
LEFT WIDTH OUT
LEFT WIDTH IN
RIGHT RAKE WHEEL UP
RIGHT RAKE WHEEL DOWN
LEFT RAKE WHEEL UP
LEFT RAKE WHEEL DOWN
TANK PORT
Din # 1
Din # 2
Din # 3
Din # 4
Din # 5
Din # 6
Din # 7
Din # 8
Din # 9
Din # 10
Din # 11
Din # 12
