5.5.2 Redutor com eixo oco e conexão por chaveta
Montagem (Figura 2a, pagina 33)
- Cobrir as superfícies (b) do eixo da máquina, com um composto de vedação.
- Deslizar o anel O-ring (c) sobre o eixo da máquina.
- Colocar a chaveta provisória fornecida com a unidade (d), no rasgo de chaveta e com o
ressalto contra a face do eixo.
- Posicionar o redutor na posição. Verificar se os rasgos estão corretamente alinhados.
- Pressionar o redutor no eixo, usando uma espiga roscada (e), uma porca (f), e anel
distanciador (g), até que a chaveta (d) e o anel (g) se encostem.
- Remover a porca (f), o anel distanciador (g) e a chaveta provisória (d).
- Verificar que a chaveta definitiva (m,) tem folga na parte superior.
- Deslizar cuidadosamente a chaveta (m) (é diferente da chaveta provisória) no eixo.
- Remontar o anel distanciador (g) e a porca (f).
- Deslizar o redutor sobre o eixo, até que as faces (h) e (i) se encostam.
- Remover a porca (f), o anel distanciador (g) e a espiga roscada (e).
Fixação (Figura 2b, pagina 34)
- Montar o anel distanciador (g) contra o eixo da máquina, pelos parafusos apropriados (J).
- Instalar a tampa de proteção (k).
No caso de cargas externas axiais no eixo, observar instruções específicas, no desenho de
montagem.
Desmontagem (Figura 2c, pagina 34)
- Remover a tampa de proteção (k) e os parafusos de fixação (J).
- Montar o anel distanciador (g) no eixo oco, pelos parafusos (ZY) (dimensões do ZY:
ver desenho dimensional).
- Colocar o parafuso de desmontagem (l) no furo com rosca, do anel distanciador (g).
- Remover o redutor do eixo da máquina, mediante o aperto, do parafuso de desmontagem (l).
Nota
As peças e,f,l e ZY, não são fornecidas normalmente, Podem ser fornecidas, mediante
solicitação na ordem de compra.
Para dados técnicos, consultar os catálogos ou certificados dimensionais.

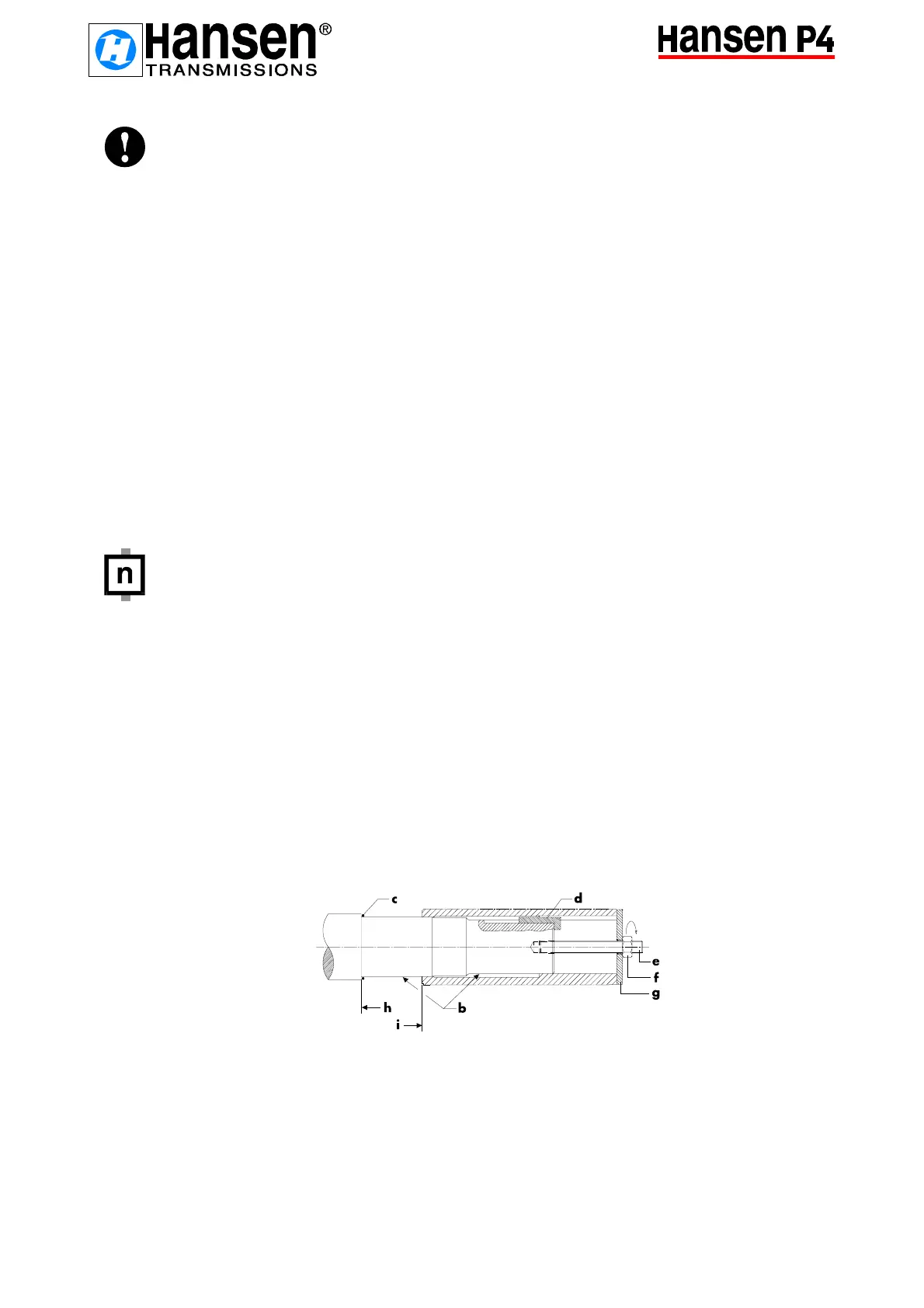

Fig. 2a
