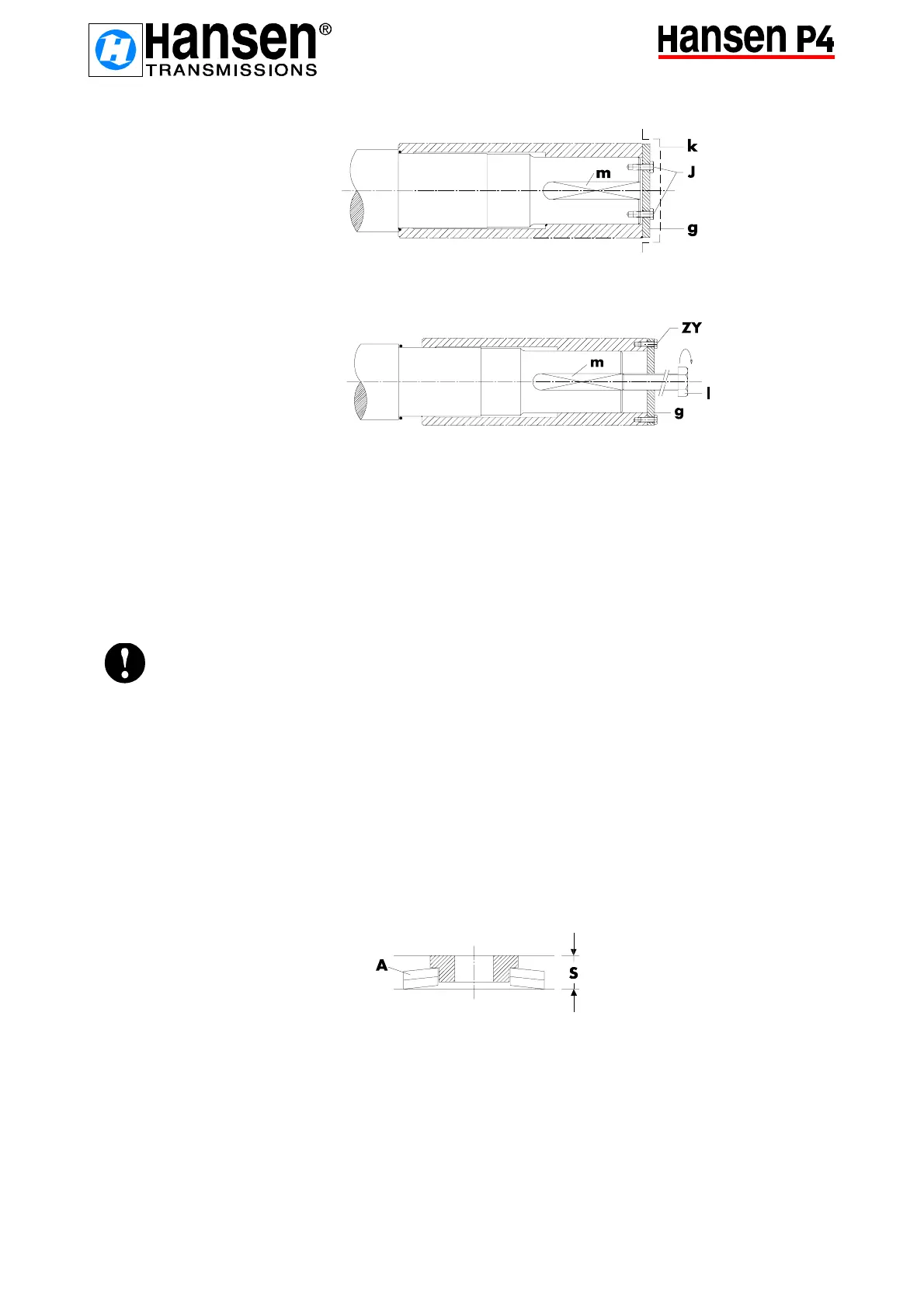

Fig. 2b
Fig. 2c
5.5.3 Montagem do braço de reação
Após a montagem correta e localização do redutor sobre o eixo (verificar os parágrafos .5.5.1 e
5.5.2), fixar a unidade por meio do braço de reação opcional fornecido, corretamente ancorado.
Referir ao certificado dimensional, ou catálogo, para a posição correta do braço no redutor.
A conexão entre o braço de reação e ponto de ancoragem deve ser flexível e resiliente.
Esta condição resiliente é garantida pela pré-carga das molas prato, do braço de torque.
A pré-carga das molas prato (A) será ajustada como segue:
- Determinar a medida S (figura. 3a), esta é a medida das molas desmontadas e não
tensionadas.
- Rosquear as porcas, até que a altura S1 (distância entre redutor e o ponto fixo) é
conseguida,
onde S1 = S - DS (figura 3b, figura 3c e figura 3d)
DS = altura atingida após a compressão da molas prato.
(tabela 2, tabela 3 e tabela 4) referidas ao peso do redutor e
aperto das porcas.
- Quando a altura requerida S1 é obtida, travar as porcas comas contra porcas.
Fig. 3a
FIXAÇÃO
DESMONTAGEM
