31
5
5.
6.

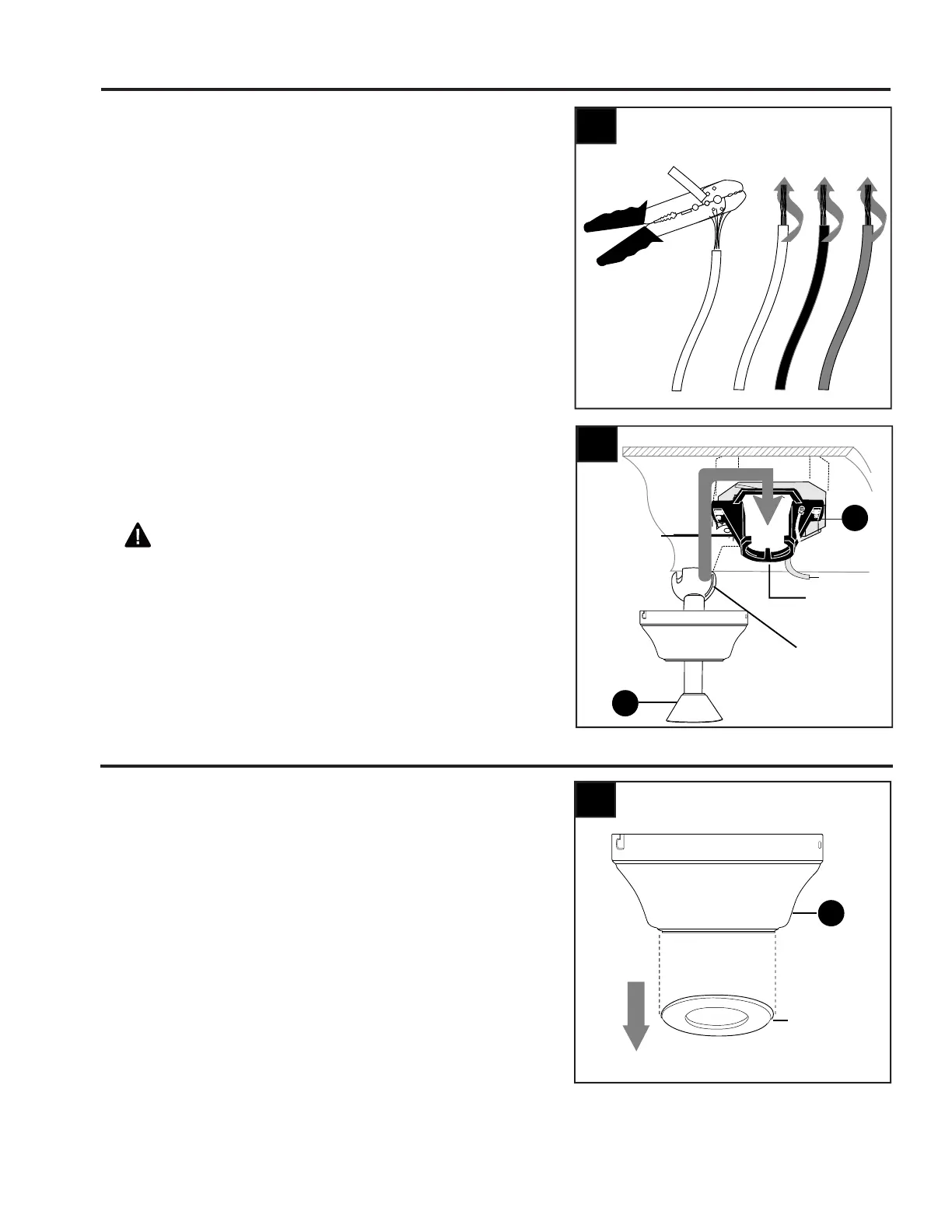

Retire la cubierta preensamblada de la base de
la parte inferior de la base (B). NOTA: Gire la
cubierta de la base hacia la izquierda para
retirarla de la base (B).
NOTA: La varilla (A), la cubierta de la horquilla
(E) y la cubierta de la base no se usan con este
tipo de instalación.
MONTAJE DEL VENTILADOR EN ESTILO CERRADO
1.
6
1
Si decidió cortar los cables conductores en el paso 4,
pele 1,27 cm del aislamiento del extremo de cada
cable: BLANCO, NEGRO, VERDE Y AZUL. Tuerza
los extremos pelados de cada filamento de cable
dentro del aislamiento con pinzas (no se incluyen).
Instale la bola para colgar en la varilla (A)
en la abertura del soporte de montaje (C).
Alinee una de las ranuras en la bola para colgar
con la lengüeta del soporte de montaje (C).
PELIGRO: Si no alinea la ranura de la bola
para colgar con la lengüeta en el soporte de
montaje (C), pueden producirse lesiones graves
o la muerte.
Vaya al tema CABLEADO en la página 33.
Cubierta
de la base
B
B
Ranura
Lengüeta
C
A
MONTAJE DEL VENTILADOR EN ESTILO DE VARILLA
