Harman Kardon AVR 700

Połączenia i konfiguracja

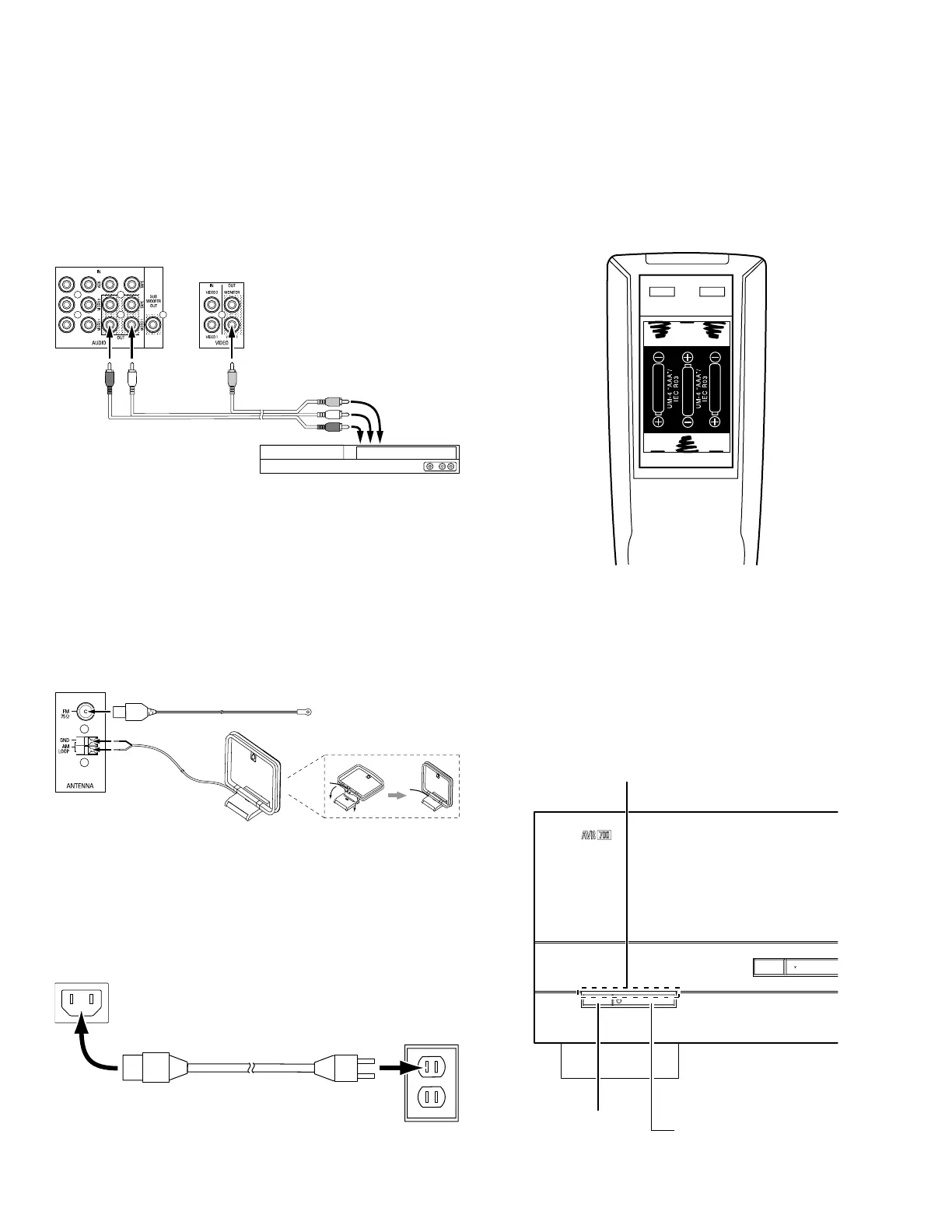

Nagrywarki wideo
Połączyć złącze wejściowe wideo analogowej nagrywarki wideo do złącza kompozytowego
wideo Video 1 odbiornika AVR, a złącza wejściowe audio – do analogowych złączy
audio Video 1 Out odbiornika AVR. Możliwe jest także nagrywanie sygnału z wejścia
kompozytowego wideo Video 2.
Do wejść nagrywania
analogowego
sygnału audio/wideo
Analogowe złącza
audio odbiornika AVR
Analogowa nagrywarka
wideo
Analogowy kabel
audio/wideo
(nie należy
do zestawu)
Kompozytowe złącza
wideo odbiornika AVR
Podłączanie anteny radiowej
• Podłączyć znajdującą się w zestawie antenę radiową do złącza antenowego FM 75Ω
odbiornika AVR. W celu uzyskania dobrej jakości odbioru sygnału należy rozwinąć kabel
anteny FM możliwe jak najdalej.
• Zgiąć i złożyć podstawę anteny w sposób pokazany na rysunku i podłączyć żyły do złączy
AM i Gnd odbiornika AVR. Ustawić antenę w taki sposób, aby szumy w tle były minimalne.
Antena AM
(w zestawie)
Składana podstawa
Złącza antenowe
odbiornika AVR
Antena FM
(w zestawie)
Podłączanie zasilania
Podłączyć przewód zasilania do złącza zasilania AC odbiornika AVR, a następnie do gniazdka.
WAŻNE: Przed podłączeniem kabla zasilania należy upewnić się, że napięcie AC podane na
tabliczce z tyłu odbiornika AVR jest takie samo jak napięcie stosowane w danym kraju.
Gniazdo
zasilania
Złącze zasilania
odbiornika AVR
Przewód zasilania
(w zestawie)
Umieszczanie baterii w pilocie
Zdjąć pokrywę komory baterii, umieścić trzy znajdujące się w zestawie baterie AAA w sposób
pokazany na rysunku i zamknąć pokrywę baterii.
UWAGA: Zdjąć folię ochronną z panelu przedniego odbiornika AVR, aby nie zakłócała ona
działania pilota.
Włączanie odbiornika AVR
1. Ustawić przełącznik zasilania odbiornika AVR w położeniu „On” (Wł.). (Wskaźnik trybu
czuwania zaświeci się na pomarańczowo.)
2. Nacisnąć przycisk On/Standby (Wł./Tryb czuwania) znajdujący się na panelu przednim.
Stereo
Power
Surr.Select
Przełącznik
zasilania
Wskaźnik trybu
czuwania
Przycisk On/Standby
(Wł./Tryb czuwania)
6
AVR 700, AVR 70, AVR 70C
