Liitännät ja asennus

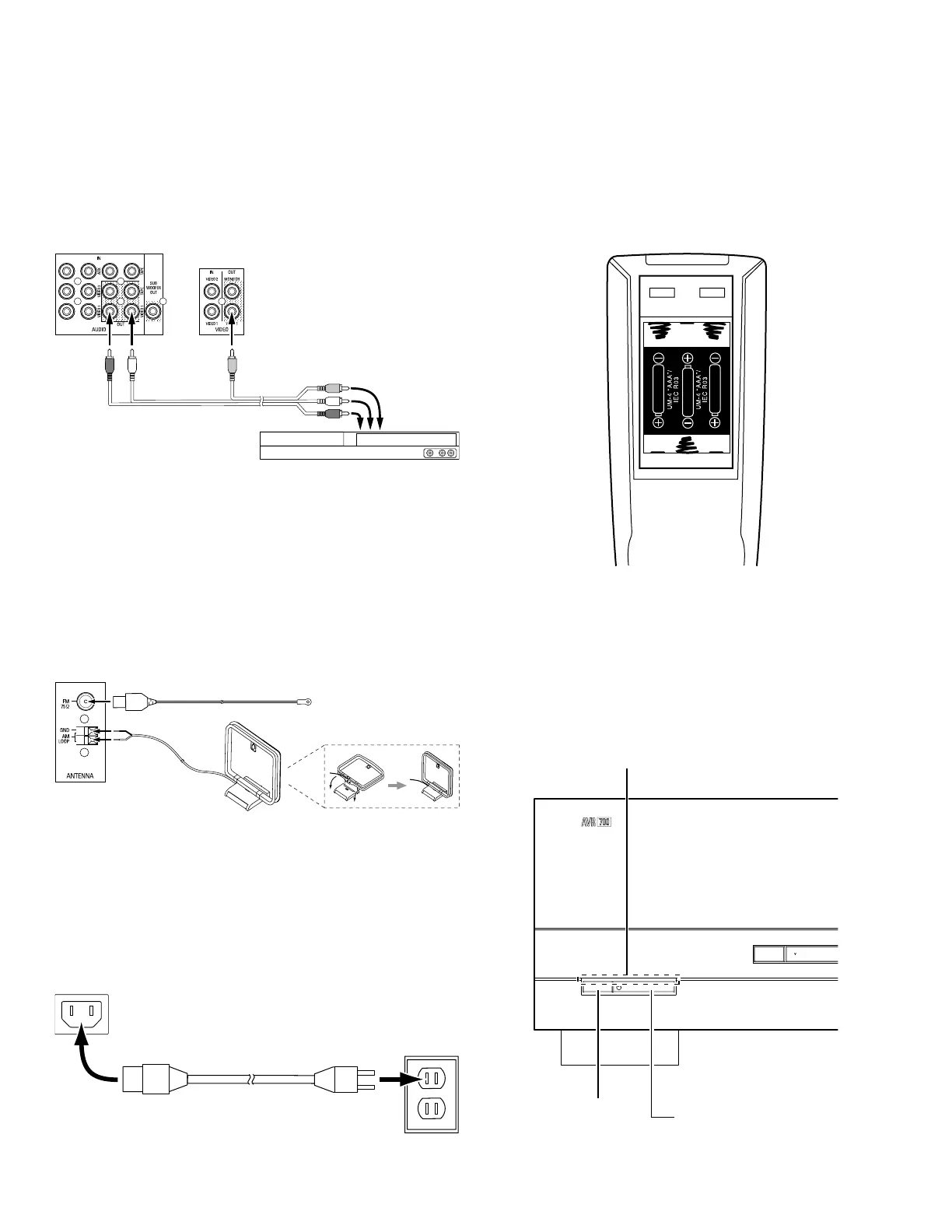

Videonauhurit
Liitä analogisen videonauhurin videotuloliitäntä AVR:n Video 1 -komposiittivideon
lähtöliitäntään ja sen äänituloliitännät AVR:n analogisiin Video 1 -äänilähtöliitäntöihin.
Voit tallentaa Video 2 -komposiittivideon signaalituloa.
Analogisiin
Audio/Video-
tallennusliitäntöihin
AVR:n analogiset
ääniliitännät
Analoginen video-
tallennuslaite
Analoginen Audio/
Video-kaapeli (ei
sisälly toimitukseen)
AVR:n komposiitti-
videoliitännät
Radioantennien liittäminen
• Liitä mukana toimitettu FM-antenni AVR:n FM 75Ω -antenniliitäntään. Parhaan mahdollisen
vastaanoton saat vetämällä FM-antennin mahdollisimman pitkäksi.
• Taivuta ja taita mukana toimitetun AM-antennin jalustaa kuvan mukaisesti. Liitä antennin
johdot AVR:n AM- ja maadoitusliitäntöihin (Gnd). Kierrä tarvittaessa antennia siten, että
taustahäly on mahdollisimman pieni.
AM-antenni
(toimitetaan
mukana)
Taivuta ja taita alusta
AVR:n
antenni-
liitännät
FM-antenni
(toimitetaan mukana)
Virtajohdon liittäminen
Liitä virtajohto AVR:n virtatuloliitäntään ja sitten toimivaan pistorasiaan. TÄRKEÄÄ: Varmista
ennen virtajohdon liittämistä, että AVR:n takapaneelissa mainittu jännite vastaa maassasi
käytettävää jännitettä.
Pistorasia
AVR:n
virtatulo-
liitäntä
Virtajohto
(toimitetaan mukana)
Kaukosäätimen paristojen asentaminen
Irrota kaukosäätimen paristojen suojakansi, aseta kolme mukana toimitettua AAA-
paristoa kuvan mukaisesti ja aseta suojakansi takaisin paikoilleen.
HUOM: Poista AVR:n etupaneelin suojamuovi, jotta se ei häiritse kaukosäätimen
toimintoja.
AVR:n virran kytkeminen
1. Aseta AVR:n päävirtakytkin Päällä (On) -asentoon. (Valmiustilan oranssi merkkivalo syttyy.)
2. Paina etupaneelin Päällä/Valmiustila (On/Standby) -painiketta.
Stereo
Power
Surr.Select
Päävirta-
kytkin
Valmiustilan
merkkivalo
Päällä/valmiustila (On/Standby)
-painike
6
AVR 700, AVR 70, AVR 70C
