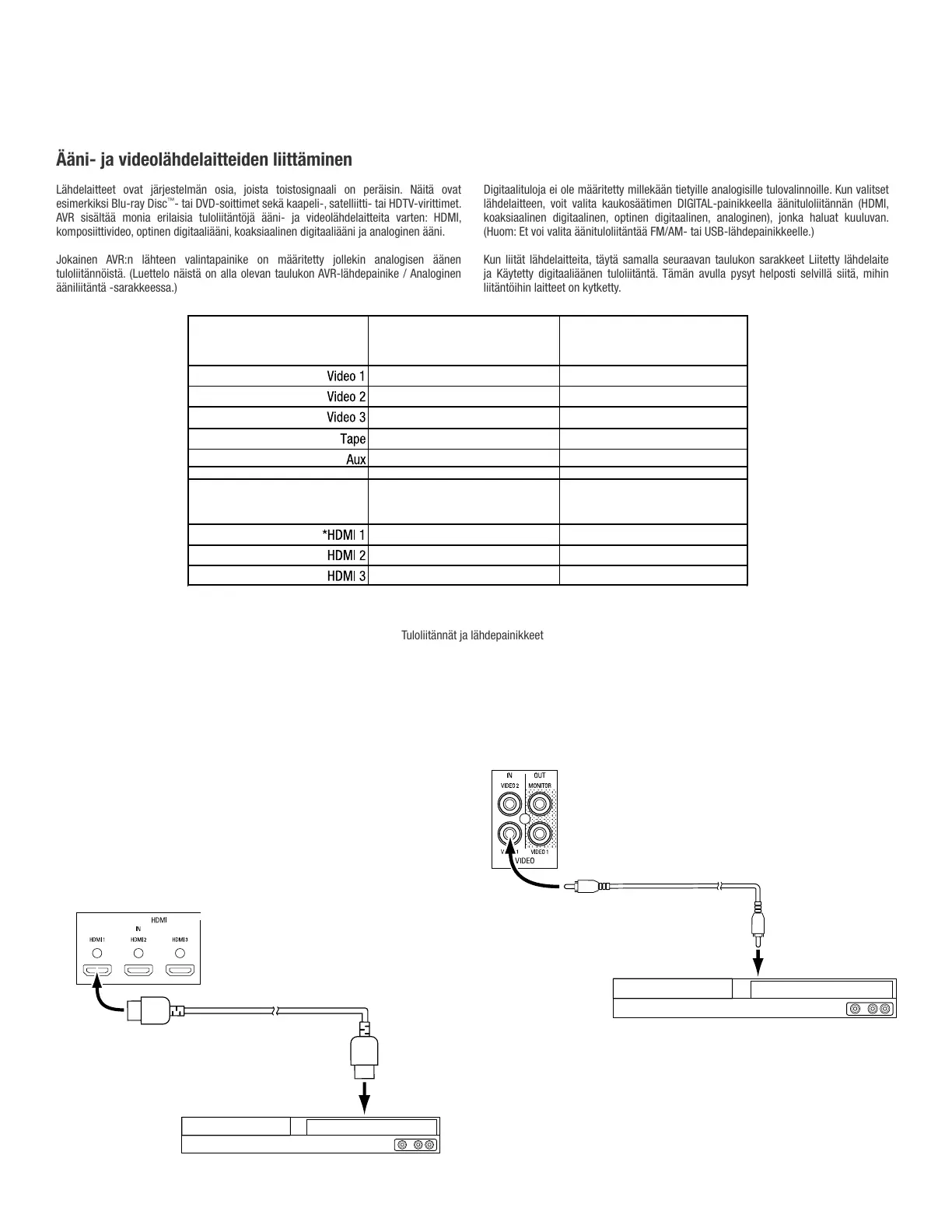

Ääni- ja videolähdelaitteiden liittäminen
Lähdelaitteet ovat järjestelmän osia, joista toistosignaali on peräisin. Näitä ovat
esimerkiksi Blu-ray Disc
™
- tai DVD-soittimet sekä kaapeli-, satelliitti- tai HDTV-virittimet.
AVR sisältää monia erilaisia tuloliitäntöjä ääni- ja videolähdelaitteita varten: HDMI,
komposiittivideo, optinen digitaaliääni, koaksiaalinen digitaaliääni ja analoginen ääni.
Jokainen AVR:n lähteen valintapainike on määritetty jollekin analogisen äänen
tuloliitännöistä. (Luettelo näistä on alla olevan taulukon AVR-lähdepainike / Analoginen
ääniliitäntä -sarakkeessa.)
Digitaalituloja ei ole määritetty millekään tietyille analogisille tulovalinnoille. Kun valitset
lähdelaitteen, voit valita kaukosäätimen DIGITAL-painikkeella äänituloliitännän (HDMI,
koaksiaalinen digitaalinen, optinen digitaalinen, analoginen), jonka haluat kuuluvan.
(Huom: Et voi valita äänituloliitäntää FM/AM- tai USB-lähdepainikkeelle.)
Kun liität lähdelaitteita, täytä samalla seuraavan taulukon sarakkeet Liitetty lähdelaite
ja Käytetty digitaaliäänen tuloliitäntä. Tämän avulla pysyt helposti selvillä siitä, mihin
liitäntöihin laitteet on kytketty.
Tuloliitännät ja lähdepainikkeet
AVR:n lähteen valintapainike/
Analoginen ääniliitäntä
*AVR-kaukosäädin on esiohjelmoitu ohjaamaan Harman Kardonin Blu-ray Disc- tai DVD-soitinta, jotka on liitetty HDMI-kaapeleiden välityksellä.
Lähdelaite kytketty
Digitaalinen äänituloliitäntä
käytössä
AVR:n lähteen valintapainike
HDMI-liitäntä
Lähdelaite kytketty
Digitaalinen äänituloliitäntä
käytössä
HDMI-laitteet
Jos lähdelaitteessa on HDMI-liitäntä, tämän liitännän käyttäminen varmistaa parhaan
mahdollisen kuvan- ja äänenlaadun. Koska HDMI-kaapeli siirtää sekä video- että
äänisignaalit digitaalisesti, erillisiä ääniliitäntöjä ei tarvitse tehdä laitteille, jotka on liitetty
HDMI-kaapeleiden välityksellä.
Jos käytössä on Harman Kardonin Blu-ray Disc- tai DVD-soitin, liitä se AVR:n
HDMI 1 -liitäntään. AVR-kaukosäädin on esiohjelmoitu ohjaamaan Harman Kardonin
Blu-ray Disc- tai DVD-soitinta, kun HDMI 1 -lähteen valintapainiketta (Source Selector)
painetaan.
Jos televisiossa on HDMI-vastakanava, sen ääni lähetetään AVR:lle HDMI-
monitorilähtöliitännän vastakanavan kautta, jolloin se ei vaadi erillisiä ääniliitäntöjä
AVR:ään. Lisätietoja on täydessä AVR 700 / AVR 70 / AVR 70C -käyttöoppaassa, jonka voi
ladata osoitteesta www.harmankardon.com.
HDMI-kaapeli
(ei sisälly toimitukseen)
HDMI-
lähtöön
AVR:n HDMI-liitännät
HDMI-yhteensopiva
lähdelaite
Komposiittivideolaitteet
Jos lähdelaitteessa ei ole HDMI-videoliitäntää, se pitää liittää komposiittivideokytkennällä.
Lisäksi laitteen ja AVR:n välille on tehtävä ääniliitäntä.
Komposiittivideo-
kaapeli (ei sisälly
toimitukseen)
Komposiittivideo-
lähtöön
AVR:n komposiitti-
videoliitännät
Komposiittivideo-yhteensopiva
lähdelaite
AVR 700, AVR 70, AVR 70C
