Harman Kardon AVR 700

Tilkoblinger
3

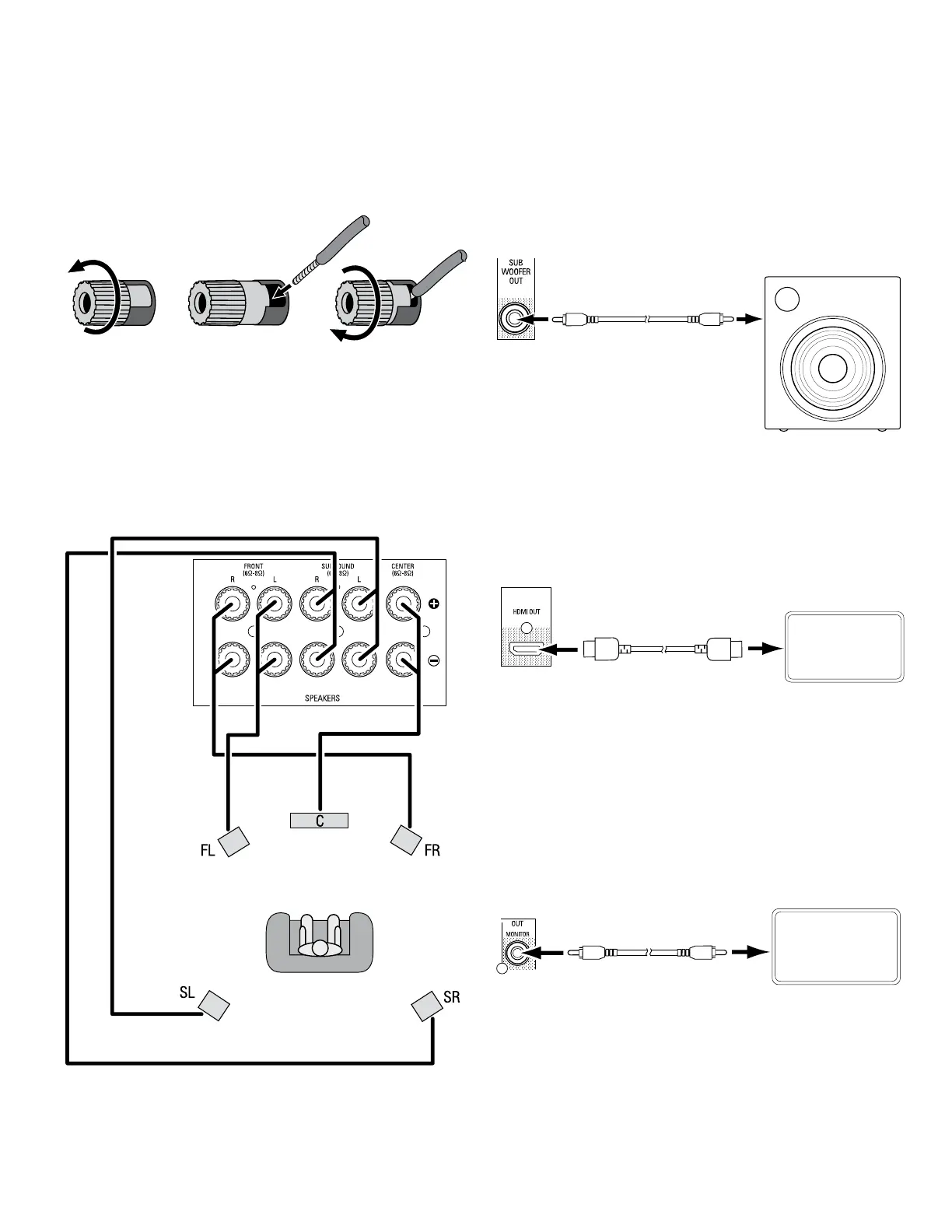

Koble til høyttalerne
Slik bruker du høyttalerterminalene på AVR-en:
1. Løsne hetten 2. Sett inn uisolert ledning 3. Stram hetten igjen
Koble alltid den fargede (+) terminalen på AVR-en til (+) terminalen på høyttaleren
(vanligvis rød), og den svarte (–) terminalen på AVR-en til (–) terminalen på høyttaleren
(vanligvis svart).
VIKTIG: Pass på at de uisolerte ( + ) og ( – ) ledningene ikke berører hverandre eller den
andre terminalen. Ledninger som berører hverandre, kan forårsake en kortslutning som
kan skade AVR-en.
Koble til høyttalerne som vist i illustrasjonen.
Koble til basshøyttaleren
Bruk en enkel RCA-lydkabel til å koble AVE-ens pre-utgang for basshøyttaler til
basshøyttaleren. Se brukerhåndboken fra produsenten av basshøyttaleren for spesikk
informasjon om hvordan du kobler den til systemet.
Enkel RCA-lydkabel
(følger ikke med)
Aktiv
basshøyttaler
Basshøyttaler-
tilkobling
på AVR
Koble til TV-apparatet eller videoskjermen
HDMI monitor ut-tilkobling
Hvis TV-apparatet ditt har en HDMI-tilkobling, og du har HDMI-videokildeenheter,
bruker du en HDMI-kabel (følger ikke med) til å koble TV-apparatet til AVR-ens HDMI
monitor ut-tilkobling. Dette vil gi den optimale bildekvaliteten.
TV
HDMI-kabel
(følger ikke med)
HDMI-
monitorutgang
på AVR
Monitorutgang for komposittvideo
Hvis TV-apparatet ditt ikke har en HDMI-tilkobling, eller hvis TV-apparatet har en HDMI-
tilkobling, men du kobler til kildeenheter som kun har komposittvideotilkoblinger, bruker
du en komposittvideokabel (følger ikke med) til å koble AVR-ens komposittmonitorutgang
til TV-apparatets komposittvideotilkobling.
VIKTIG: AVR-ens skjermmeny (OSD) vises kun via komposittmonitorutgangen. Hvis du vil
bruke AVR-ens skjermmeny (OSD), må du koble komposittmonitorutgangen for denne til
TV-apparatet, selv om du ikke kobler noen komposittvideokilder til AVR-en.
TV
Komposittvideokabel
(følger ikke med)
Kompositt-
monitor-
utgang
på AVR
AVR 700, AVR 70, AVR 70C
