Harman Kardon AVR 700

Anslutningar och installation

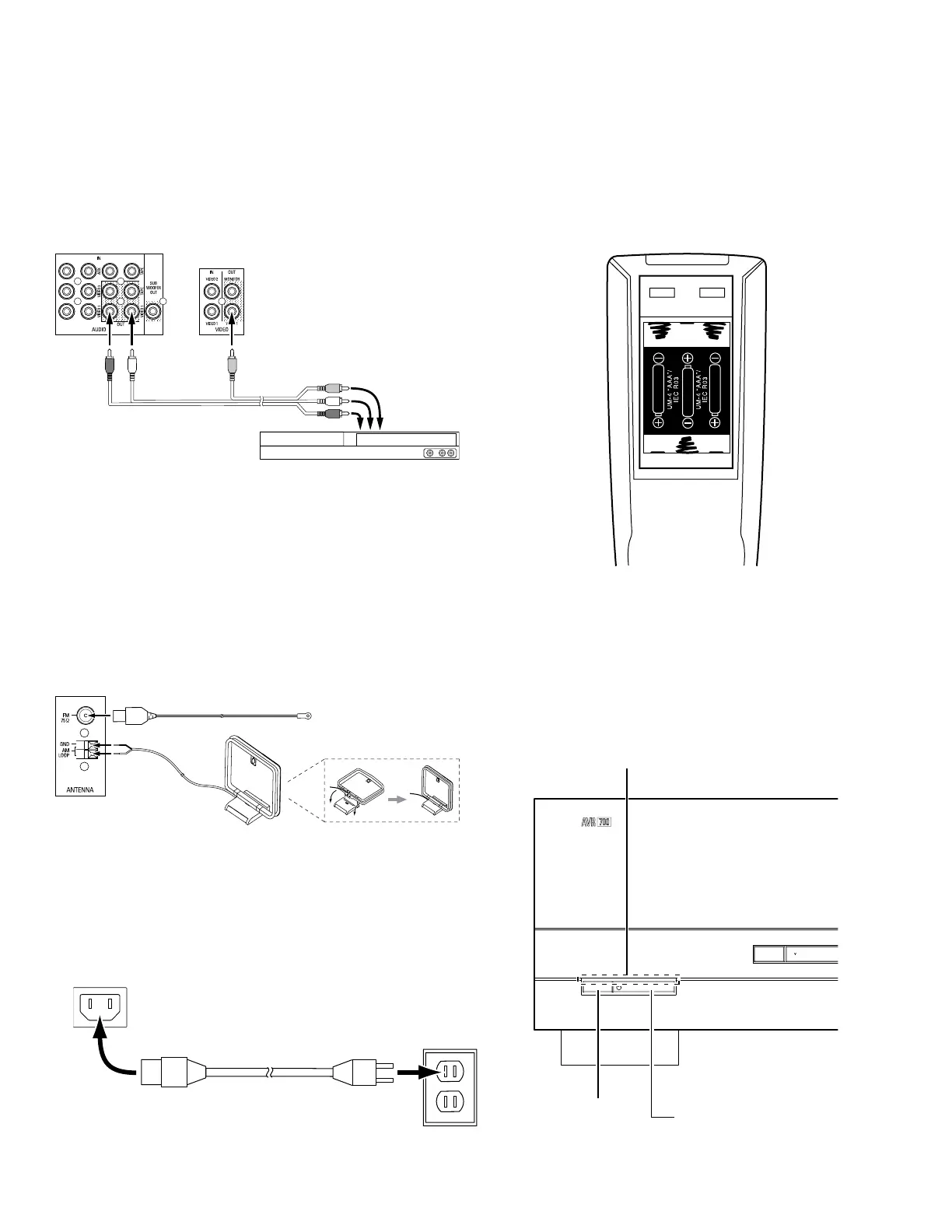

Videoinspelare
Anslut en analog ingång från videoinspelaren till ljud-/videomottagarens kompositvideo-
utgång och ljudingångar för video 1 till ljud-/videomottagarens analoga ljudutgångar för
video 1. Du kan spela in kompositvideons insignal för video 2.
Till analoga
ingångar för
inspelning av
ljud/bild
Ljud-/videomottagarens
in-/utgångar för ljud
Analog
Kabel till analoga
ljud-/videoutgångar
(medföljer ej)
Ljud-/videomottagarens
in-/utgångar för bild
Anslut radioantennerna
• Anslut den medföljande FM-antennen till ljud-/videomottagarens antennutgång FM 75Ω.
För att få bästa mottagning ska FM-antennen placeras så långt ifrån ljud-/videomottagaren
som möjligt.
• Böj och fäll upp basen till den medföljande AM-antennen enligt illustrationen och anslut
antennkablarna till ljud-/videomottagarens AM- och jordningsuttag (GND). Rotera antennen
om det behövs för att hålla bakgrundsbrus till ett minimum.
AM-antenn
(medföljer)
Böj- och hopfällbar bas
Ljud-/videomottagarens
antenningångar
FM-antenn (medföljer)
Nätanslutning
Anslut nätsladden till ljud-/videomottagarens nätströmingång och sedan till ett fungerande
eluttag. VIKTIGT: Innan du ansluter nätsladden bör du se till att växelspänningen, som du hittar
på ljud-/videomottagarens bakre panel, överensstämer med växelspänningen som används i
det land du benner dig.
Eluttag
Ljud-/videomottagarens
nätsladdsingång
Nätsladd
(medföljer)
Sätta i batterierna i fjärrkontrollen
Ta bort batteriluckan på fjärrkontrollen, sätt in de tre medföljande AAA-batterierna så
som visas i illustrationen, och sätt tillbaka batteriluckan.
OBS! Ta bort den skyddande plasten från ljud-/videomottagarens främre panel så att den
inte hindrar fjärrkontrollens signaler.
Starta ljud-/videomottagaren
1. Sätt ljud-/videomottagarens huvudströmbrytare på On. (Standbyindikatorn börjar lysa gult.)
2. Tryck på den främre panelens On-/standbyknapp.
Stereo
Power
Surr.Select
Huvudströmbrytare
Standbyindikator
Påslagnings-/standbyknapp
6
AVR 700, AVR 70, AVR 70C
