3.1. Ohjauspaneelin asentaminen
Ohjauspaneeli on roisketiivis ja pienjännitteinen.
Ohjauspaneeli voidaan asentaa esimerkiksi pesu-
huoneeseen, pukuhuoneeseen tai asuintiloihin. Jos
ohjauspaneeli asennetaan saunahuoneeseen, tulee
asennuspaikan olla vähintään minimisuojaetäisyy-
den päässä kiukaasta ja korkeintaan metrin (1 m)
korkeudella lattiasta. Kuva 2.
Johtoputkitus (halkaisija 30 mm) seinän raken-
teissa antaa mahdollisuuden viedä datakaapeli
piiloasennuksena ohjauspaneelin asennuspaikalle,
muutoin asennus tehdään pinta-asennuksena. Oh-
jauspaneeli suositellaan asennettavaksi upotusasen-
nuksena ja etäälle mahdollisista roiskeista.
3.2. Tehoyksikön asentaminen
Asenna tehoyksikkö kuivaan tilaan saunan ulkopuo-
lelle (ympäristölämpötila >0 ºC). Kiinnitä tehoyk-
sikkö seinään. Tehoyksikön kannen avaaminen ja
seinään kiinnittäminen on esitetty kuvassa 3.
De elektriska anslutningarna av styrenheten får bara
göras av en behörig yrkeselektriker och i överens-
stämmelse med gällande regelverk. När installatio-
nen av styrenheten är slutförd måste den person
som ansvarat för installationen överlämna till an-
vändaren de installations och bruksanvisningar som
medföljde enheten samt ge användaren nödvändig
utbildning i att använda bastuaggregatet och sty-
renheten!
3.1. Montering av styrpanelen
Kontrollpanelen är vattenskyddad och drivs av låg-
spänning. Panelen kan monteras i tvättrummet,
omklädningsrummet eller bostaden. Om panelen
monteras i bastun, bör den placeras minst på mini-
miavstånd från aggregatet och monteras på högst
en meters (1 m) höjd. Bild 2.
Rördragning (diameter 30 mm) i väggkonstruktio-
nen möjliggör dold montering av kabeln till kontroll-
panelen. I annat fall måste ytmontering ske. Kon-
trollpanelen rekommenderas att installeras nedsänkt
och bort från möjlig stänkvatten.
3.2. Montering av strömförsörjningsenhet
Montera strömförsörjningsenheten utanför bastun, i
ett torrt utrymme med en temperatur som överstiger
0 ºC. Se bild 3 för anvisningar om hur luckan till
strömförsörjningsenheten öppnas och hur enheten
monteras på väggen.

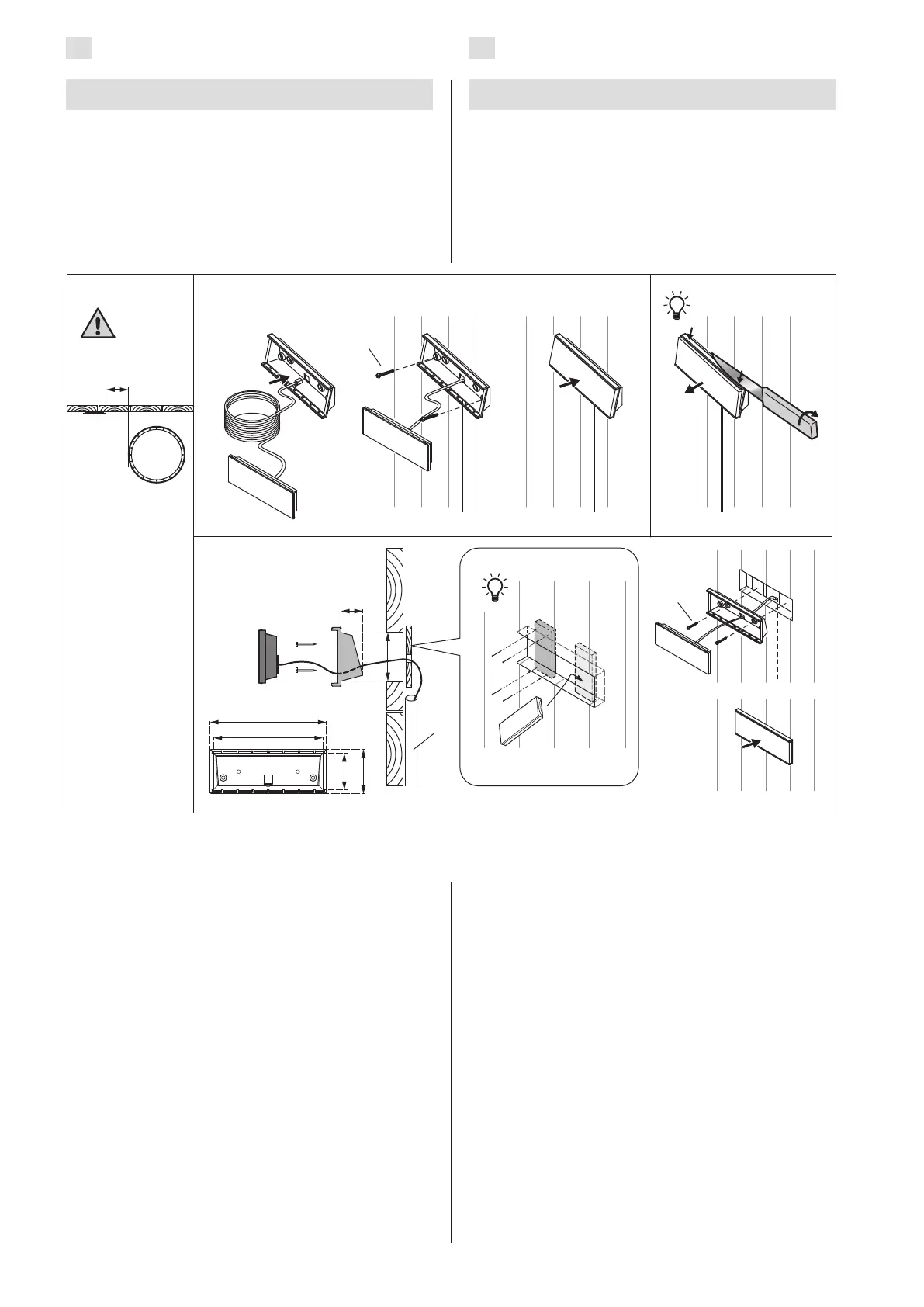

Kuva 2. Ohjauspaneelin asentaminen (mitat millimetreinä)
Bild 2. Montering av styrpanel (måtten i millimeter)
min.
ø 30
46
46
56
20
140
147
A
B
min. 100 mm
1. 2. 3.
1. 2.
3.
ø4 x 30
ø4 x 30
3. ASENNUSOHJE
Ohjauskeskuksen sähkökytkennät saa tehdä vain
vain siihen oikeutettu ammattitaitoinen sähköasen-
taja voimassa olevien määräysten mukaan. Ohja-
uskeskuksen asennuksesta vastaavan on annet-
tava ohjauskeskuksen mukana tuleva asennus- ja
käyttöohje, sekä tarvittava käyttökoulutus kiukaan
ja ohjauskeskuksen käyttäjälle ennen asennustyön
luovuttamista.
3. MONTERINGSANVISNING
