RU ET
40
1. HARVIA XAFIR COMBI
1.1. Üldist
Harvia Xafir Combi juhtimiskeskuse eesmärgiks on
juhtida elektrilist saunakerist ja aurustajat või Com-
bi kerist, mis on nende kombineeritud versioon.
Juhtimiskeskus koosneb juhtpaneelist, kontaktori
karbist, temperatuuriandurist ja niiskusandurist. Vt
joonis 1.
Juhtimiskeskus reguleerib saunaruumi tempera-
tuuri ja niiskust vastavalt andurite kaudu saadud
informatsioonile. Temperatuuriandur ja ülekuume-
nemiskaitse asuvad temperatuurianduri karbis ning
temperatuuri mõõdab NTC termistor. Ülekuumene-
miskaitse saab lähtestada (vt peatükki 3.5.). Lisa-
seadmena saab süsteemiga ühendada kaugjuhtimis-
lüliti ning kaitselüliti või ukselüliti (vaata joonis 1).
Juhtimiskeskust saab kasutada kerise ja/või au-
rustaja käivitamise eelseadistamiseks (keris viivitu-
sega sisse).
1.2. Tehnilised andmed
Juhtpaneel:
• Temperatuuri reguleerimispiirkond: 40–110 °C.
• Niiskuse reguleerimispiirkond: 20–95 % suhte-
list õhuniiskust
• Tööaja reguleerimispiirkond: peresaunad
1–6 h, ühissaunad korterelamutes 1–12 h.
Pikemate tööaegade jaoks konsulteerige maale-
tooja/tootjaga.
• Viivitusaja reguleerimispiirkond: 0–18 h.
• Valgustuse ja ventilaatori juhtimine
• Andmekaabli pikkus: 5 m (saadaval 10 m pi-
kendusjuhtmed, maks. kogupikkus 20 m)
• Mõõtmed: 147 mm x 30 mm x 50 mm
Kontaktorikarp:
• Toitepinge: 400 V 3-faasiline
• Maksimaalne võimsus juhtimiskeskuselt keri-
sele on 11 kW , lisavõimsusüksusega LTY17/
LTY17C võimalik suurendada võimsust 28
kW-ni.
• Max koormus juhtimiskeskusest aurustisse on
3 kW
• Kontaktid kaitse- või ukselülitile ja
kaugjuhtimislülitile
1. HARVIA XAFIR COMBI
Каменка Combi
Combi keris
Датчик влажности WX325
Niiskusandur WX325
* дополнительное обоудование
* lisavarustus
Защитный выключатель*
Kaitselüliti*
Каменка и испаритель
Keris ja aurustaja
1.1. Общие положения
Пульт управления Harvia Xafir Combi предназначен
для управления электрической печью и парогенерато-
ром для сауны, или их комбинацией - каменкой Combi.
Пульт управления состоит из панели управления, бло-
ка питания, теплового датчика и датчика определения
влажности. См. рис. 1.
Пульт управления регулирует температуру и влаж-
ность в сауне на основе данных, поступающих от дат-
чиков определения температуры и влажности. В кор-
пусе теплового датчика находится тепловой датчик и
защита от перегрева. Температура определятся термо-
резистором с отрицательным ТКС (NTC), а защитой от
перегрева служит автоматически возвращающаяся в
рабочий режим защита от перегрева (см. раздел 3.5).
В качестве дополнительного оборудования к систе-
ме можно подключить выключатель дистанционного
управления, а также защитный выключатель или двер-
ной выключатель (см. рис. 1).
Включение каменки и/или парогенератора можно
осуществлять с пульта управления через таймер (от-
ложенное включение каменки).
1.2. Технические данные
Панель управления:
• Диапазон регулировки температуры 40–110 °C
• Диапазон регулировки влажности воздуха составляет 20–95%
• Диапазон регулировки времени пребывания во
включенном состоянии: семейные сауны 1–6 ч,
общественные сауны 1–12 ч. Для настройки более
длительного времени пребывания во включенном
состоянии обратитесь к изготовителю.
• Диапазон настройки отложеного включения 0–18 ч
• Управление подсветкой и вытяжкой
• Размеры: 147 мм x 30 мм x 50 мм
• Длина кабеля управления: 5 м (можно увеличить
10-метровыми удлинителями примерно до 20 м)
Блок питания:
• Напряжение питания 400 В 3N~
• Максимальная нагрузка непосредственно с пульта на
каменку 11 кВт, посредством дополнительного блока
питания LTY17/LTY17C можно увеличить мощность до
28 кВт.
• Максимальная нагрузка непосредственно с пульта на
парогенератор составляет 3 кВт
Датчик температуры WX232
Temperatuuriandur WX232
Выключатель дистанционного
управления *
Kaugjuhtimislüliti*
Выключатель на двери*
Ukselüliti*
Панель управления
Juhtpaneel
Блок питания
Kontaktorikarp
Парильня
Saunaruum
Предбанник
Kuiv ala
Главный выключатель
Pealüliti
Кабель управления
Andmekaabel

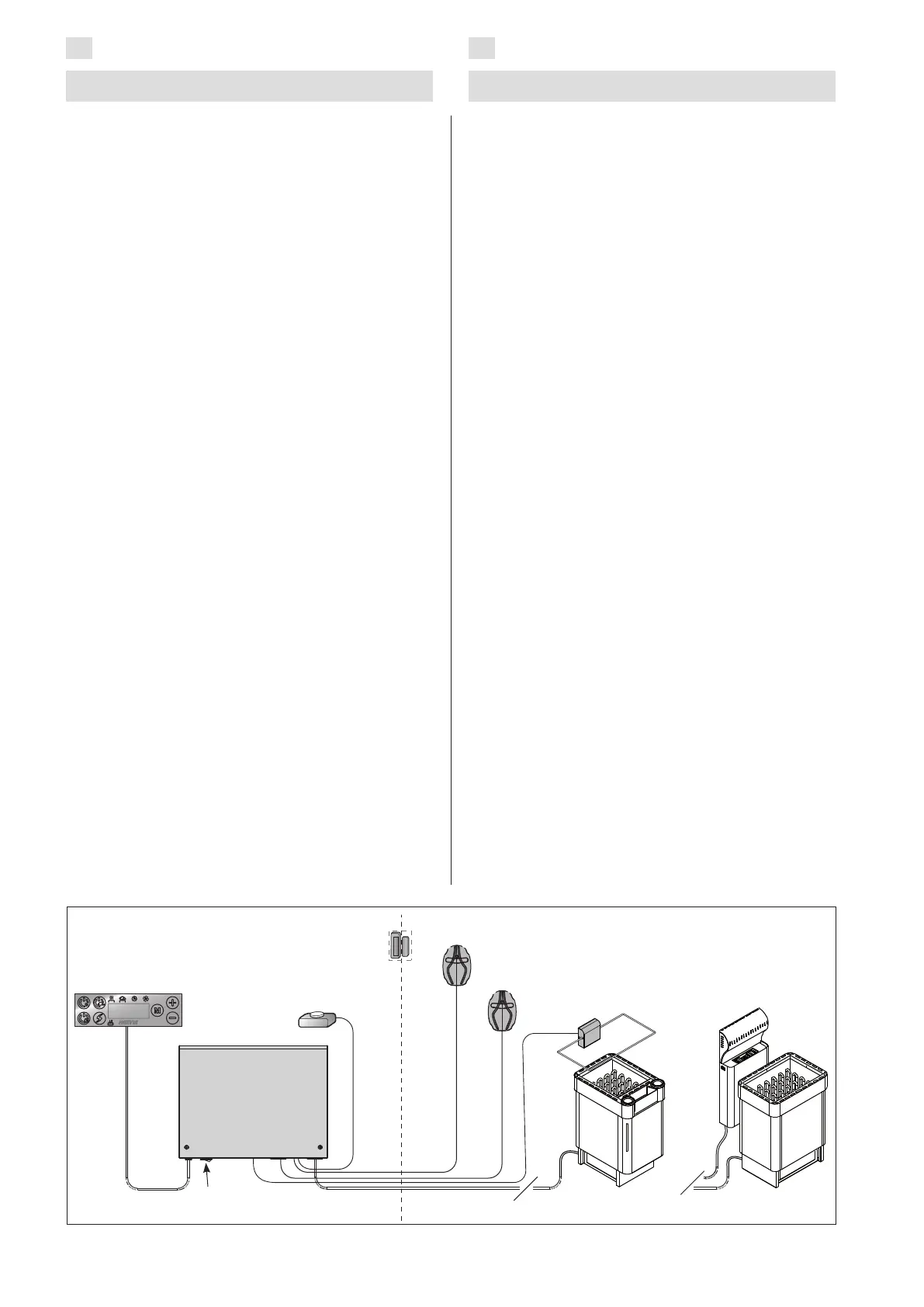

Рисунок 1. Компоненты системы
Joonis 1. Süsteemi komponendid
