FI SV
17

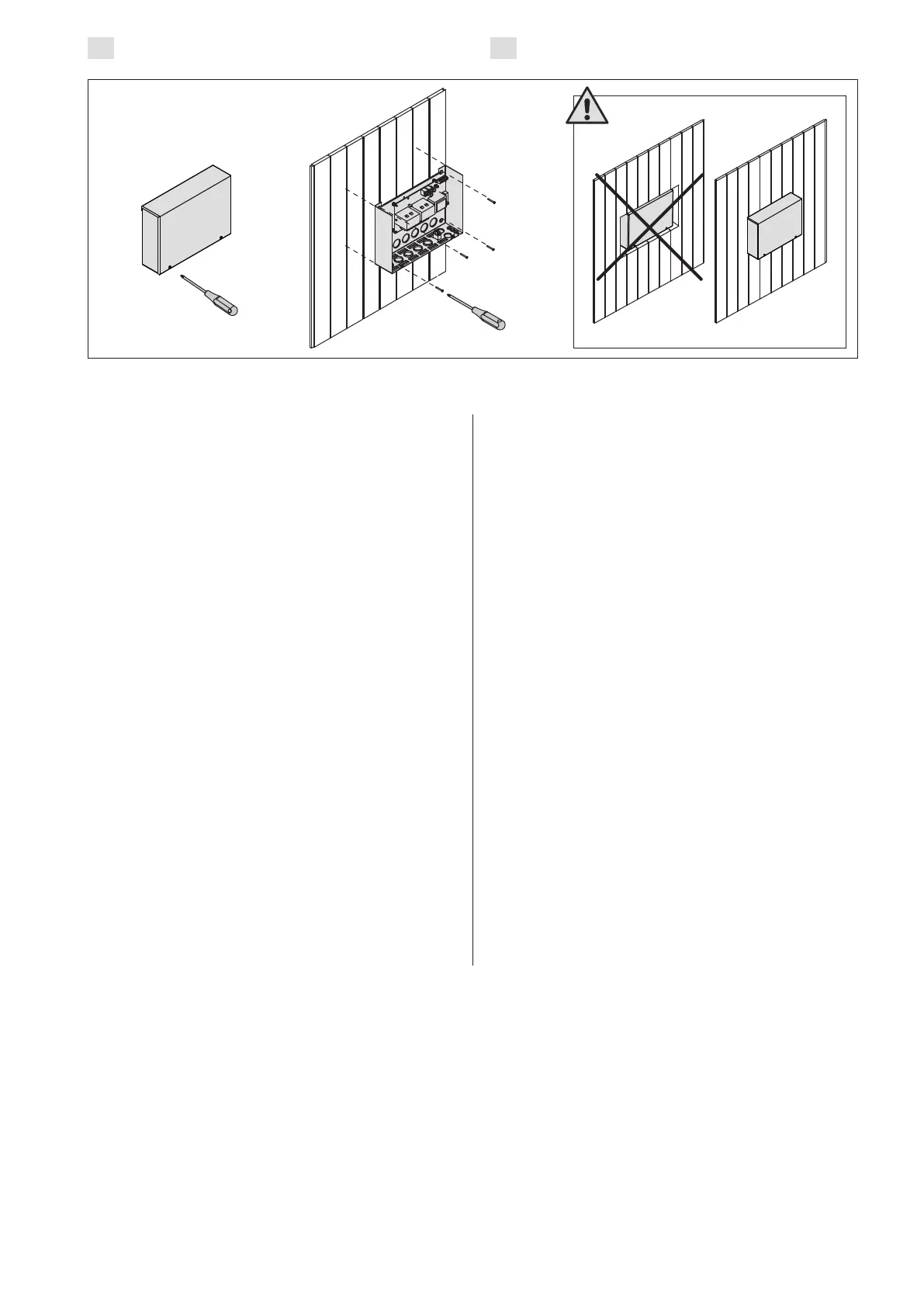

Kuva 3. Tehoyksikön kannen avaaminen ja kiinnittäminen seinään
Bild 3. Öppna höljet på strömförsörjningsenheten och montera enheten på väggen
Huom! Tehoyksikköä ei saa upottaa seinäraken-
teisiin, koska siitä seuraa tehoyksikön sisäisten
komponenttien liiallinen kuumeneminen ja laitteen
tuhoutuminen. Katso kuva 3.
3.2.1. Sähkökytkennät
Sähkökytkennät tehdään kuvien 4 ja 5 mukaisesti.
Taulukoissa 2 ja 3 on esitetty tarvittavat kaape-
lipaksuudet ja sulakekoot kiuastehoittain. Tarkem-
mat asennustiedot tulee tarkistaa valitun kiuasmal-
lin asennusohjeesta.
Maksimikuormitus suoraan keskukselta kiukaalle
on 11 kW.
3.2.2. Tehoyksikön sulakeviat
Vaihda rikkoutunut sulake uuteen, arvoltaan vas-
taavaan sulakkeeseen. Sulakkeiden sijainti tehoyk-
sikössä on esitetty kuvissa 4 ja 5.
Jos elektroniikkakortin sulake on rikkoutunut,
vika on todennäköisesti tehoyksikössä. Ota
yhteys huoltoon.
Jos linjan U1, U2 sulake on rikkoutunut, valais-
tuksessa tai tuulettimessa on vikaa. Tarkista
valaistuksen ja tuulettimen toiminta ja johdotus.
3.2.3. Lisätehoyksikkö LTY17/LTY17C
(lisävaruste)
Lisätehoyksikön avulla voidaan kasvattaa ohjaus-
keskuksen maksimikuormitusta 17 kW:lla. Lisäte-
hoyksikköä ohjataan liitännöillä K1 ja K2. Katso tar-
kemmat ohjeet asennuksesta LTY:n ohjeesta.
OBS! Effektenheten får inte monteras infällda i
väggen eftersom detta kan förorsaka överdriven
upphettning av de interna komponenterna i enheten
och kan leda till skador. Se bild 3.
3.2.1. Elektriska anslutningar
Bilder 4 och 5 visas elektriska anslutningarna för ef-
fektenheten. Tabeller 2 och 3 visar kabeltjocklek och
säkringsstorlek, beroende av bastuaggregatets utef-
fekt. Om du behöver mer ingående installationsan-
visningar, se monterings- och bruksanvisning för den
aktuella modellen av bastuaggregat.
Maxbelastning från styrpanel direkt till aggregat
är 11 kW.
3.2.2. Säkringar i effektenheten
Byt ut en bränd säkring mot en hel med samma
märkning. Placeringarna av säkringarna i strömför-
sörjningsenheten visas i bilder 4 och 5.
Om säkringen på elektronikkortet har brunnit är
det troligen ett fel i effektenheten. Reparatör
krävs.
Om säkringen på U1 eller U2 har brunnit är det
problem med belysning eller fläkt. Kontrollera
kablar och funktion på belysning och fläkt.
3.2.3. Extra effektenhet LTY17/LTY17C (tillval)
Med hjälp av Extra effektenhet kan maxbelastning
ökas till 17 kw. Den extra effektnheten styrs med
anslutningarna K1 och K2. Noggrannare anvisningar
om montering finns i manualen för Extra effekten-
het.
