FI SV
7
1. HARVIA XAFIR COMBI

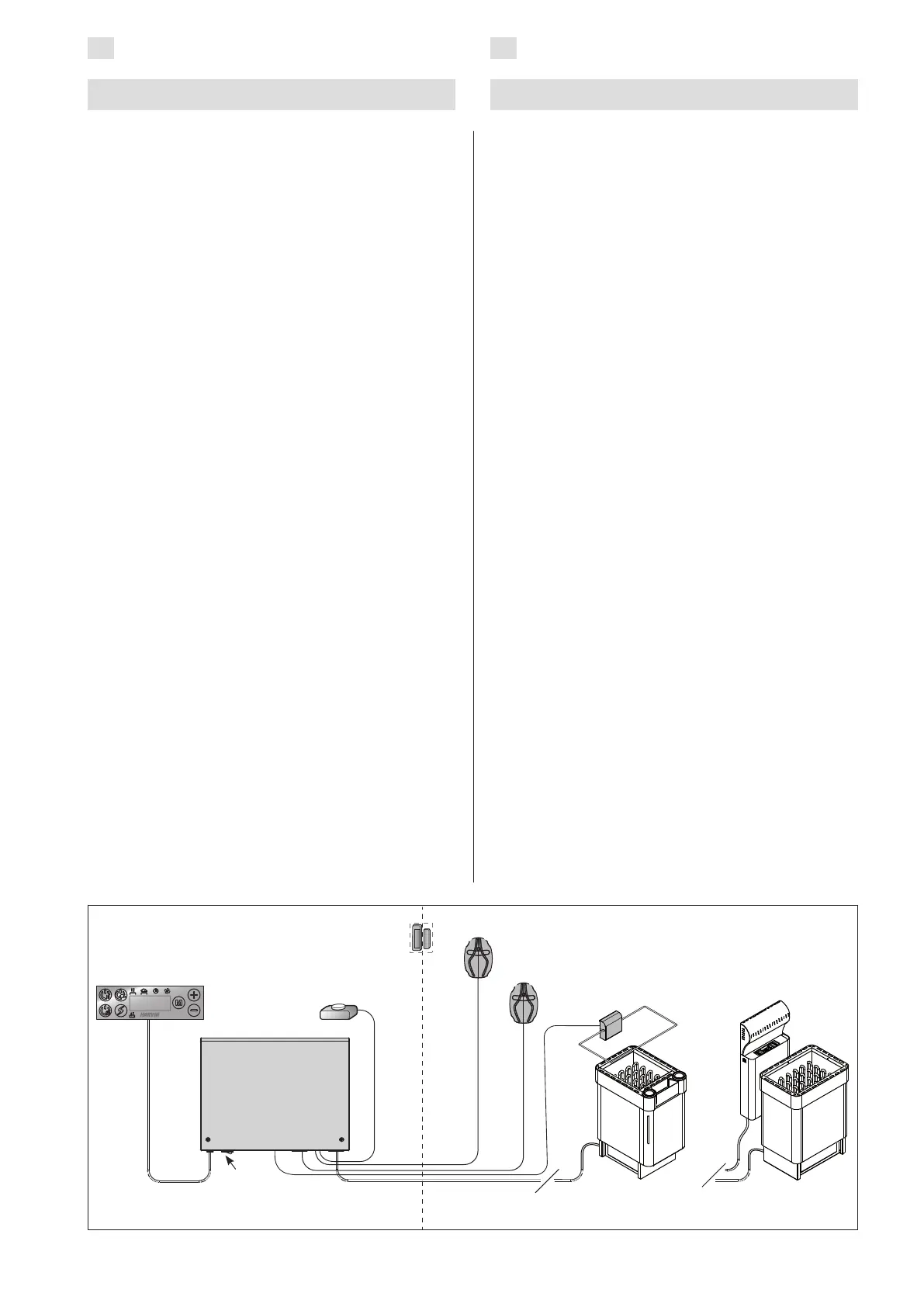

Kuva 1. Järjestelmän osat
Bild 1. Systemkomponenter
1. HARVIA XAFIR COMBI
Lämpöanturi WX232
Temperaturgivare WX232
Combi-kiuas
Combi-aggregat
Ohjauspaneeli
Styrpanel
Tehoyksikkö
Effektenhet
Saunahuone
Bastuutrymme
Kuiva tila
Torrt utrymme
Kosteusanturi WX325
Fuktighetsgivare WX325
Pääkytkin
Huvudströmbrytare
Kiuas ja höyrystin
Aggregat och
ånggenerator
1.1. Yleistä
Harvia Xafir Combi -ohjauskeskus on tarkoitettu
ohjaamaan saunan sähkökiuasta ja höyrystintä tai
niiden yhdistelmää Combi-kiuasta. Ohjauskeskus
koostuu ohjauspaneelista, tehoyksiköstä, lämpö-
anturista ja kosteusanturista. Katso kuva 1.
Ohjauskeskus säätelee saunan lämpötilaa ja ilman-
kosteutta antureilta saamiensa tietojen perusteella.
Lämpöanturikotelossa on lämpöanturi ja ylikuume-
nemissuoja. Lämpötilaa tunnustelee NTC-termistori
ja ylikuumenemissuojana toimii palautettava ylikuu-
menemissuoja (katso kohta 3.5.). Lisävarusteena
järjestelmään voidaan liittää etäkäyttökytkin sekä
turvakytkin tai ovikytkin (katso kuva 1).
Kiukaan ja/tai höyrystimen käynnistyminen voi-
daan ajastaa ohjauskeskuksen avulla (kiuas päälle
viiveellä).
1.2. Tekniset tiedot
Ohjauspaneeli:
• Lämpötilan säätöalue 40–110 °C
• Ilmankosteuden säätöalue 20–95 rH
• Päälläoloajan säätöalue: perhesaunat 1–6 h,
yhteisösaunat 1–12 h. Pidempään päälläoloai-
kaan kysy ohjeita valmistajalta.
• Viiveajan säätöalue 0–18 h
• Valaistuksen ja tuulettimen ohjaus
• Mitat: 147 mm x 30 mm x 50 mm
• Datakaapelin pituus: 5 m (jatkettavissa 10 m
pituisilla jatkeilla n. 20 m asti)
Tehoyksikkö:
• Syöttöjännite 400 V 3N~
• Maksimikuormitus suoraan keskukselta
kiukaalle 11 kW, lisätehoyksiköllä LTY17/
LTY17C mahdollista kasvattaa tehoa 28
kW:iin.
• Maksimikuormitus suoraan keskukselta
höyrystimelle 3 kW
• Liitännät turva- tai ovikytkimelle ja
etäkäyttökytkimelle
• Valaistuksen ohjaus, maksimiteho 100 W,
1.1. Allmänt
Harvia Xafir Combi styrenheten är avsedd för
styrning av ett bastuaggregat och en ånggenerator,
eller ett Combi-aggregat som är en kombination
av dessa. Styrenheten består av en styrpanel,
en effektenhet, en temperaturgivare och en
fuktighetsgivare. Se bild 1.
Styrenheten reglerar temperaturen och
luftfuktigheten i bastuutrymmet, baserat på
den information som hämtas in från givarna.
Temperaturgivaren och överhettningsskyddet
sitter placerade i temperaturgivareboxen.
Temperaturen känns av med en NTC-termistor och
överhettningsskyddet kan återställas (se avsnitt
3.5.). Som utrustning till systemet kan man lägga
till en fjärrstartbrytare samt en säkerhetsbrytare
eller dörrströmbrytare (se bild 1).
Styrenheten kan användas för att förinställa start-
tiden för bastuaggregatet och/eller ånggeneratorn
(bastuaggregat på med dröjsmål).
1.2. Teknisk data
Styrpanel:
• Justerbart temperaturområde 40–110 °C
• Justerbart fuktighetsområde 20–95 rH
• Justeringsintervall för bastubadtid: Familjebas-
tur: 1–6 t, allmänna bastur i flerbostadshus:
1–12 t. Om längre bastubadtider önskas vänli-
gen kontakta importören eller tillverkaren.
• Justeringsintervall för dröjsmålstid 0–18 t
• Styrning av belysning och fläkt
• Mått: 147 mm x 30 mm x 50 mm
• Datakabelns längd: 5 m (kan förlängas med
10 m längder upp till 30 meter)
Effektenhet:
• Matningsspänning 400 V 3N~
• Maxbelastning från effektenheten direkt till
aggregat 11 kW, med den extra effektenheten
LTY17/LTY17C möjligt att öka effekten till 28
kW.
• Maxbelastning från effektenheten direkt till
ånggenerator 3 kW
• Anslutningar för säkerhets- eller dörrbrytare
och fjärrstartbrytare
• Belysningsstyrning, max. effekt: 100 W,
Datakaapeli
Datakabel
Etäkäyttökytkin*
Fjärrstyrningsbrytare*
Ovikytkin*
Dörrbrytare*
Turvakytkin*
Säkerhetsbrytare*
* lisävaruste
* tillval
