Harvia XAFIR COMBI User Manual

FI SV
19
K2 / X19
XT2020
K1 / X23
X15
X16 X14
D
E
VAIHTOEHTO 2 ALTERNATIV 2
VAIHTOEHTO 1 ALTERNATIV 1
Valaistus (valinnainen) Belysning (tillval)
Virransyöttö Inmatning
Tuuletin (valinnainen) Fläkt (tillval)
Hidas Trög
Elektroniikkakortin sulake Säkring för elektronikkort
Keraaminen, hidas Keramisk, trög
Releulostulojen sulake Säkring för reläutgångar
Kiuas Aggregat
Combi-kiuas Combi-aggregat
Höyrystin Ånggenerator
Pää- kytkin Huvud- ström- brytare
Huoltoliitäntä Servicekoppling
Kosteusanturi Fuktighetsgivare
Pun./Röd
Sin./Blå
Valk./Vit
Kelt./Gul
Sininen/Blå
Ruskea/Brun
Asennettava Måste installeras Asennettava Måste installeras
Lämpöanturi Temperaturgivare
Datakaapeli Datakabel
Ohjauspaneeli Styrpanel
2,3−11 kW
2,9−11 kW
max. 3,6 kW
max. 11 kW
Kytkentärasia Kopplingsdosa
Vikavirtasuojakytkin Jordfelsbrytare
Turvatoimintojen liittimet
X14: etäkäyttökytkin on/off X15: N (yhteinen) X16: turvalaite- tai ovikytkin
Katso/Se 2.3.3.
*K1 Sähkölämmityksen ohjaus (max 100 W) (valinnainen, varustettava sulakkeella) *K1 Styrning för eluppvärmning (max 100 W) (tillval, måste vara avsäkrad om den används) *K2 = U K1+W+U1+U2 = max 3680 W (L1) Katso / Se 3.2.4.
Anslutningar för säkerhetsfunktioner
X14: fjärrstyrningsbrytare on/off X15: N (gemensam) X16: säkerhets- eller dörrbrytare
Y05-0313/A
U=10V
door /
remote safety

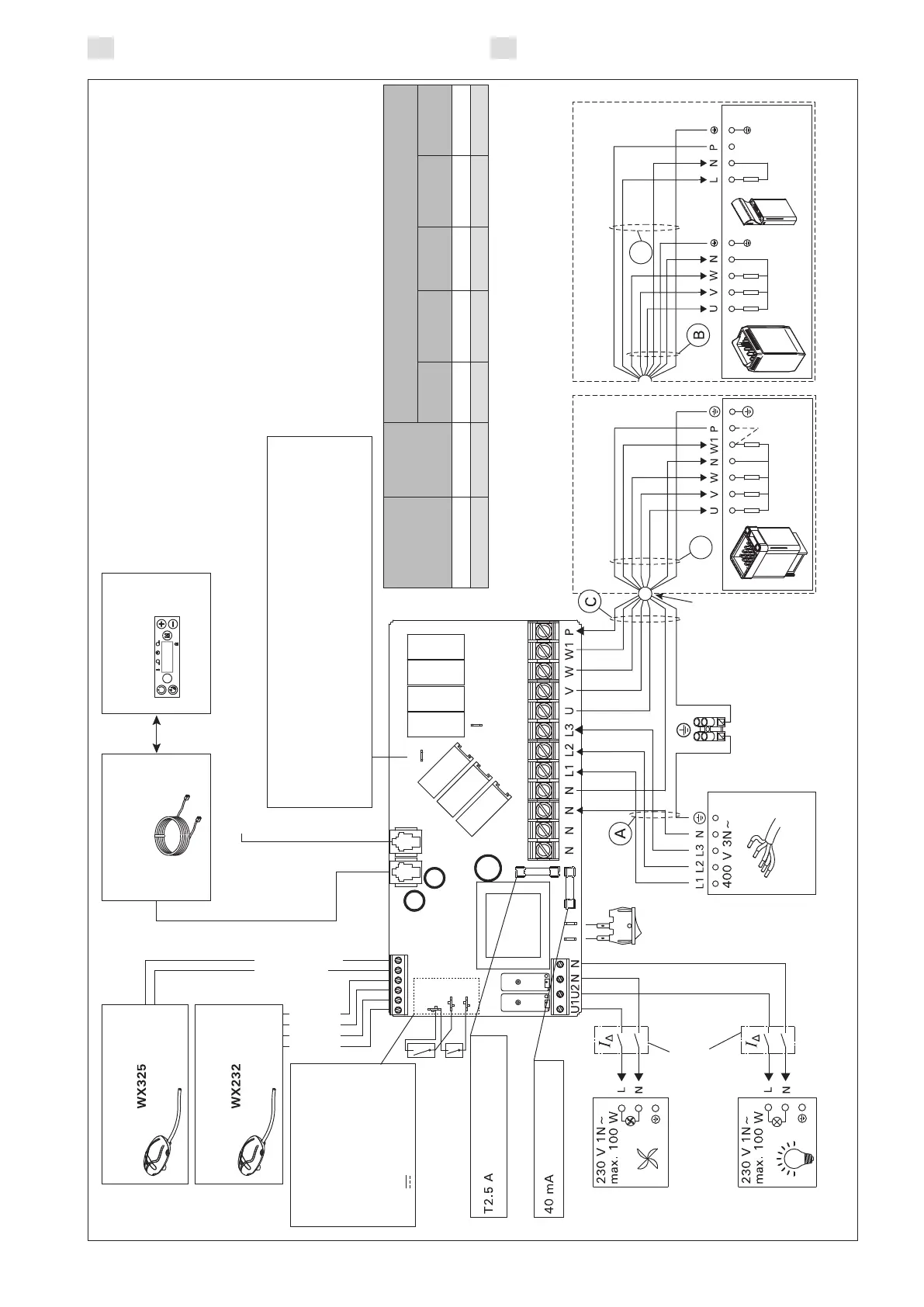

Kuva 5. Sähkökytkennät Bild 5. Elektriska anslutningar
Kiuasteho (kW) Aggregatets effekt (kW)
Sulakkeet (A) Säkringar (A)
Kaapelipaksuudet (mm²) Kabeltjocklek (mm²) A B
H07RN-F
C D
H07RN-F
E H07RN-F
0–6,9 3 x 10 5 x 1,5 5 x 1,5 7 x 1,5 4 x 1,5 7 x 1,5 <6,9–11 3 x 16 5 x 2,5 5 x 2,5 7 x 2,5 4 x 2,5 7 x 2,5
Taulukko 3. Kaapelipaksuudet ja sulakekoot Tabell 3. Kabeltjocklek och säkringsstorlek
