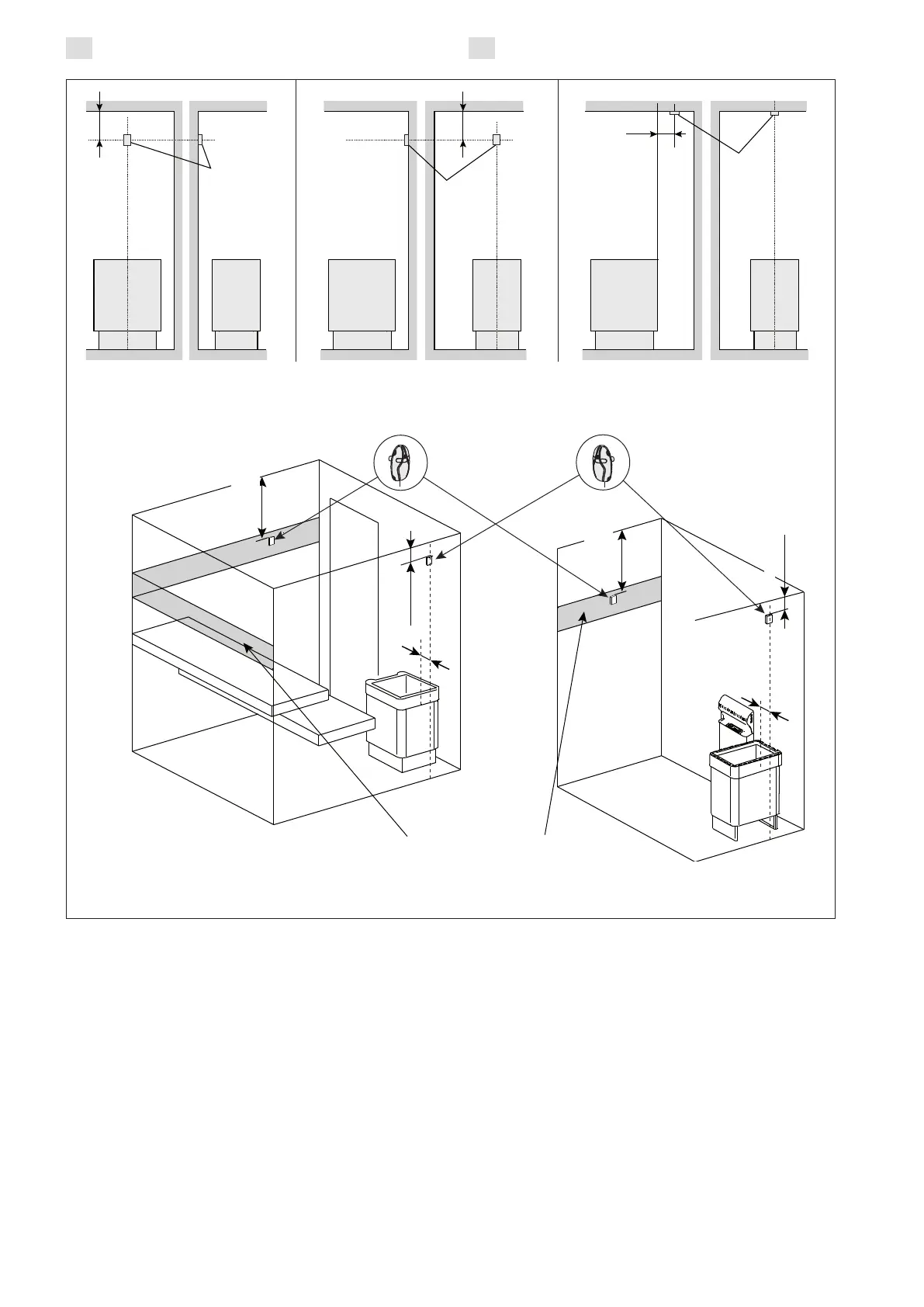

Figure 7.
The place of the temperature and humidity sensors in connection with floor-mounted heaters
Abbildung 7.
Position der Temperatur- und Luftfeuchtigkeitsfühler bei freistehende Öfen
100 mm
WX232
WX232
min.
100 mm
max.
200 mm
WX232
100 mm
min. 500 mm
max. 700 mm
WX232
Temperature sensor
Temperaturfühler
100 mm
WX325
Humidity sensor
Feuchtigkeitsfühler
Permitted area for
WX325
Zulässiger Bereich
für WX325
min. 500 mm
max. 700 mm
100 mm
37
39
Table of Contents
TäMä Asennus- Ja Käyttöohje on Tarkoitettu Saunan, Kiukaan Ja Ohjauskeskuksen Omistajalle Tai Niiden Hoidosta Vastaavalle Henkilölle Sekä Kiukaan Ja Oh- Jauskeskuksen Sähköasennuksesta Vastaavalle Hen- Kilölle. Kun Ohjauskeskus on Asennettu, Luovutetaan NäMä Asennus- Ja Käyttöohjeet Saunan, Kiukaan Ja Ohjauskeskuksen Omistajalle Tai Niiden Hoidosta Vas- Taavalle Henkilölle.
2
Table of Contents
2
Harvia Xafir Combi
7
Yleistä
7
Tekniset Tiedot
7
Vianetsintä
8
Käyttöohje
9
Kiukaan Ja Höyrystimen Käyttö
9
Kiuas Ja/Tai Höyrystin Päälle
9
Kiuas Ja/Tai Höyrystin Pois Päältä
9
Virransäästötila
10
Asetusten Muuttaminen
10
Lisälaitteiden Käyttö
10
Valaistus
10
Tuuletus
10
Turva- Ja Ovikytkimet
10
Etäkäyttökytkin
11
Etäkäyttö
14
Asennusohje
16
Ohjauspaneelin Asentaminen
16
Tehoyksikön Asentaminen
16
Sähkökytkennät
17
Tehoyksikön Sulakeviat
17
Lisätehoyksikkö LTY17/LTY17C (Lisävaruste)
17
Liitännät Sähkölämmityksen Ohjaukseen
20
Lämpöanturin Asentaminen
20
Kosteusanturin Asentaminen
21
Ylikuumenemissuojan Palauttaminen
22
Dessa Instruktioner För Montering Och Användning Är Avsedda För Ägare Av Bastur, Bastuaggregat Och Styrenheter, Personer Som Ansvarar För Bastur, Bas- Tuaggregat Och Styrenheter Samt För Elektriker Som Ansvarar För Installation Av Bastuaggregat Och Sty- Renheter. När Styrenheten Har Installerats, Lämnas Dessa Installationsinstruktioner Över Till Ägaren Av Bastun, Bastuaggregatet Och Styrenheten, Eller Till Personen Som Ansvarar För Skötseln Av Dem.
7
Allmänt
7
Teknisk Data
7
Felsökning
8
Bruksanvisning
9
Använda Aggregatet Och Ånggeneratorn
9
Bastuaggregat Och/Eller Ånggenerator På
9
Bastuaggregat Och/Eller Ånggenerator Av
9
Energisparläge
10
Ändra Inställningarna
10
Att Använda Tillbehör
10
Belysning
10
Fjärrstyrningsbrytare
11
Fjärrstyrning
14
Monteringsanvisning
16
Montering Av Styrpanelen
16
Montering Av Strömförsörjningsenhet
16
Elektriska Anslutningar
17
Säkringar I Effektenheten
17
Extra Effektenhet LTY17/LTY17C (Tillval)
17
Anslutningar För Styrning Av Eluppvärmning
20
Montering Av Temperaturgivaren
20
Montering Av Fuktighetsgivaren
21
Varaosat
22
Återställning Av Överhettningsskydd
22
Reservdelar
22
HARVIA Xafir COMBI
40
Общие Положения
40
Технические Данные
40
Üldist
40
Tehnilised Andmed
40
Устранение Неполадок
41
Veaotsing
41
Инструкция По Эксплуатации
43
Эксплуатация Каменки И Парогенератора
43
Включение Каменки И/Или Парогенератора
43
Выключение Каменки И/Или Испарителя
43
Режим Энергосбережения
43
Изменение Заводских Установок
43
Kasutusjuhend
43
Kerise Ja Aurustaja Kasutamine
43
Kerise Ja/VõI Aurustaja Sisselülitamine
43
Kerise Väljalülitamine
43
Эксплуатация Вспомогательных Устройств
44
Освещение
44
Вентиляция
44
Защитный Выключатель И Дверной Выключатель
44
Выключатель Дистанционного Управления
44
Lisaseadmete Kasutamine
44
Valgustus
44
Ventilatsioon
44
Kaitse- Ja Ukselülitid
44
Kaugjuhtimislüliti
44
Дистанционное Управление
48
Kaugjuhtimine
48
Инструкция По Установке
50
Установка Панели Управления
50
Установка Блока Питания
50
Paigaldusjuhised
50
Juhtpaneeli Paigaldamine
50
Kontaktorikarbi Paigaldamine
50
Электропроводка
51
Неисправность Предохранителя Блока Питания
51
Дополнительный Блок Питания (Опционно) LTY17/LTY17C
51
Клеммы Для Управления Электронагревом
51
Elektriühendused
51
Kontaktorikarbi Kaitsmete Rikked
51
Lisa Kontaktorkarp LTY17/LTY17C (Lisavarustus)
51
Kontaktid Elektrikütte Juhtimiseks
51
Установка Температурного Датчика
54
Temperatuurianduri Paigaldamine
54
Установка Датчика Влажности
55
Niiskusanduri Paigaldamine
55
Сброс Защиты От Перегрева
56
Запасные Части
56
Ülekuumenemiskaitse Lähtestamine
56
Varuosad
56
