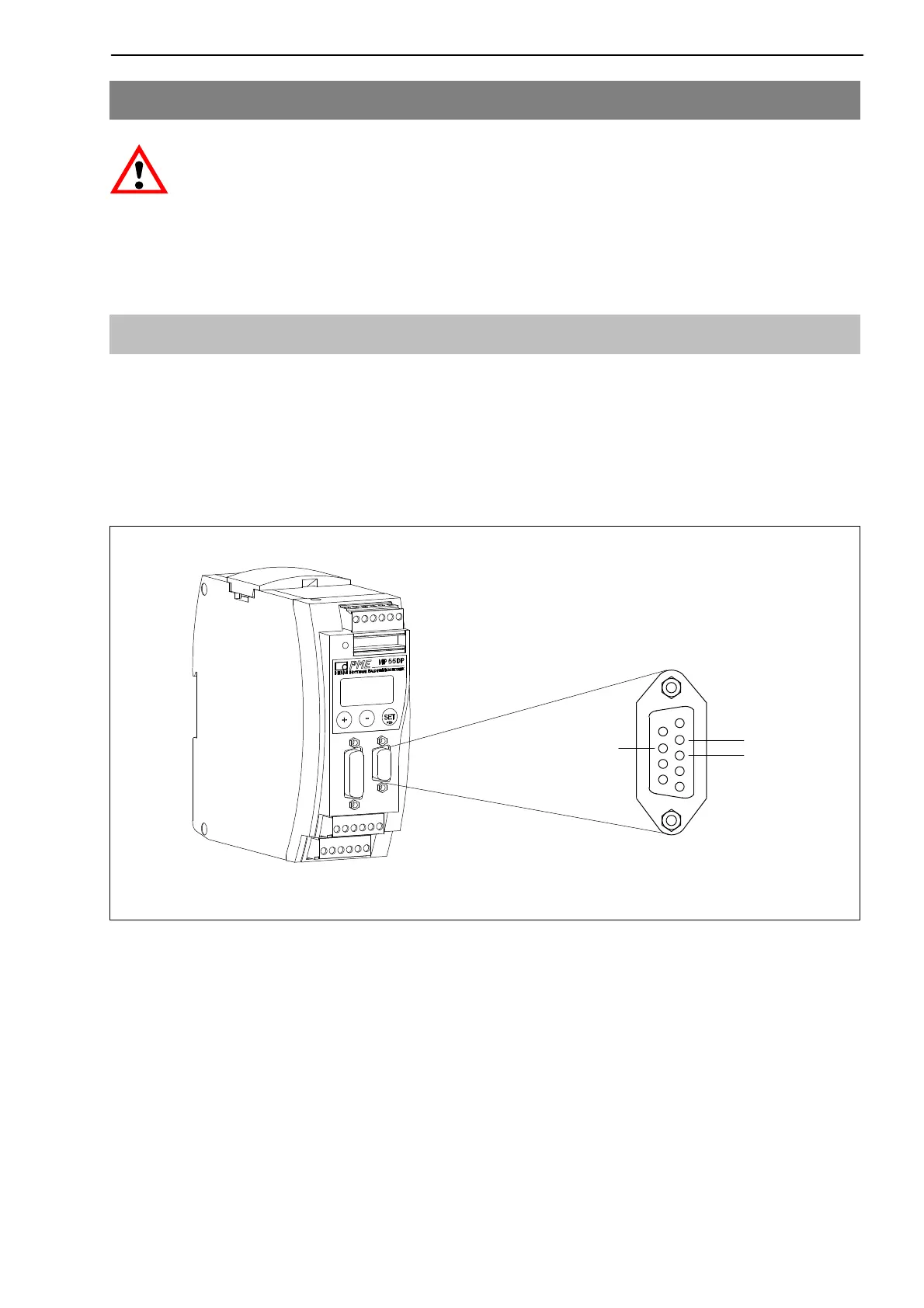

4 Raccorder
AVERTISSEMENT
Avant de mettre l’appareil en fonction, veuillez consulter les
informations relatives à la sécurité.
4.1 Affectation des connexions
Concernant le code de raccordement du module MP55DP, veuillez vous
reporter au Manuel d’emploi “Électronique de mesure industrielle PME avec
connexion bus de terrain module MP55”. La face avant du MP55DP est
équipée d’une embase supplémentaire Sub-D 9 pôles pour la connexion du
Profibus.
Prise de
connexion
Profibus
1
5
6
9
GND
RS485-RTS
RS485-B
RS485-A
Vcc (5V)
Fig. 5.4: Connexion du Profibus conformément à la norme
