HBM MP55DP - Installieren

8
PME-MP55DP
HBM A0582-3.1 de/en/fr
3 Installieren
• Modul MP55DP an 24V Versorgungsspannung anschließen und über die
Tastatur oder das Setup-Programm die gewünschte Profibus-Adresse ein-
stellen.
• Schließen Sie die Profibus-Leitung an das Modul MP55DP an. Achten Sie
darauf, dass am ersten und letzten Profibus-Teilnehmer ein Abschluss-
widerstand von zugeschaltet ist (am Gehäuse des Profibus-Steckers befin-
det sich hierzu üblicherweise ein Schiebeschalter).

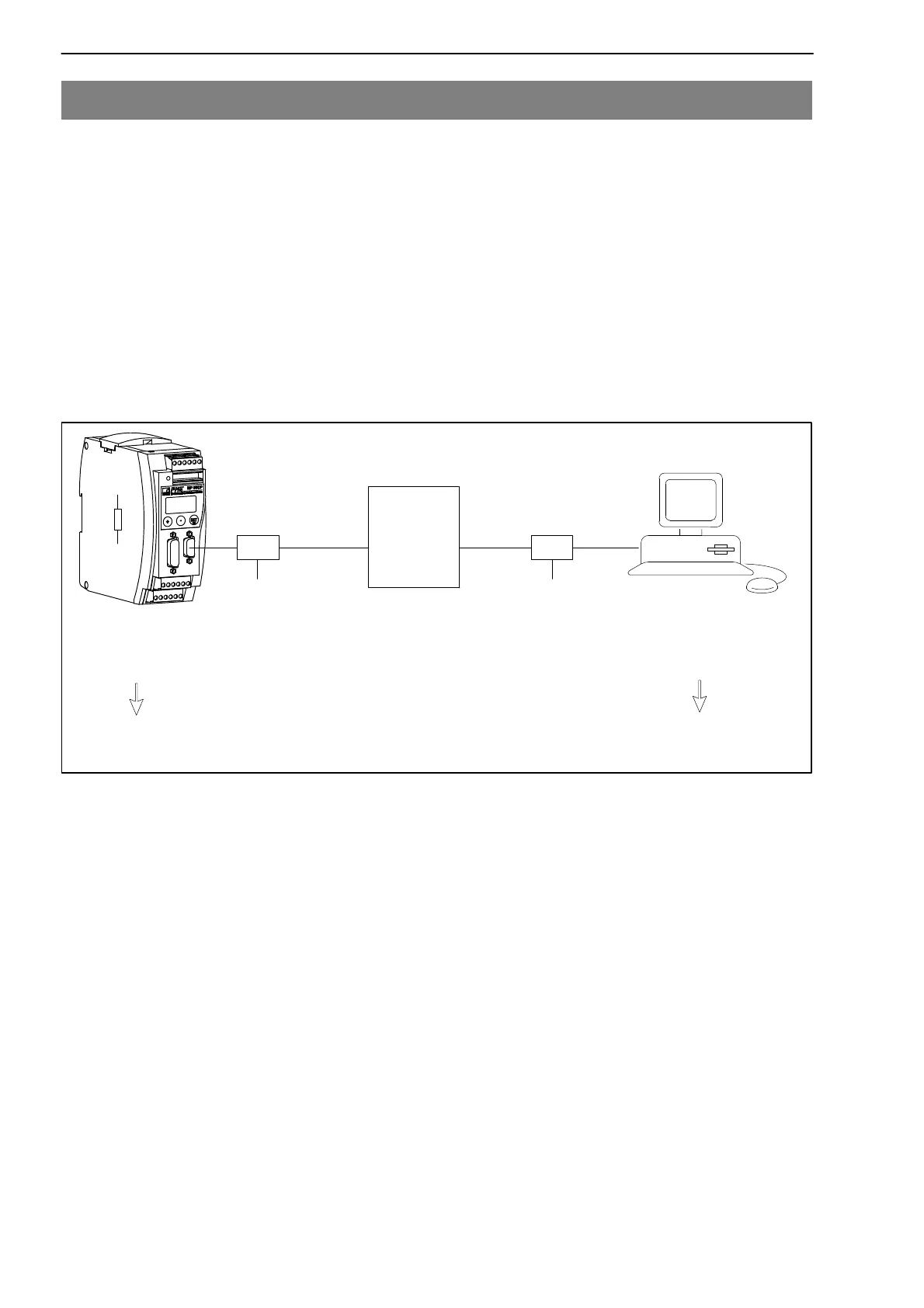

Beispiel:
SPS
Erstes Gerät in
der Busleitung
Letztes Gerät in
der Busleitung
Schiebeschalter des Profibus-
Steckers auf “Widerstand EIN”
Schiebeschalter des Profibus-Steckers auf
“Widerstand EIN”
Profibus-Stecker Profibus-Stecker
Abb. 3.1: Profibus-Betrieb
