Heath Zenith 4150 - Cableado del Aparato de Luz

13204028-03
ADVERTENCIA: Desconecte la alimentación en
el disyuntor o en el fusible.
Negro a negro
Método recomendado de conexión a tierra
Use un “cable exible” verde de tierra (no provisto) y
tuerza un extremo con el cable desnudo del aparato y con
el cable de a tierra de la caja. Asegúrelos con un conector
de cables. Asegure el otro extremo del “cable exible” con
el tornillo de a tierra de la placa de montaje.
CUIDADO: NO conecte el cable ROJO excepto
que desee controlar otras luces desde el detector de
movimiento (Vea Conexión Alterna).
Nota: Todo el cableado debe realizarse de acuerdo con el
Código Eléctrico Nacional usando tubería o algún otro
medio aceptable. Póngase en contacto con un electricista
calicado si tiene alguna pregunta referente a la aptitud
del sistema.

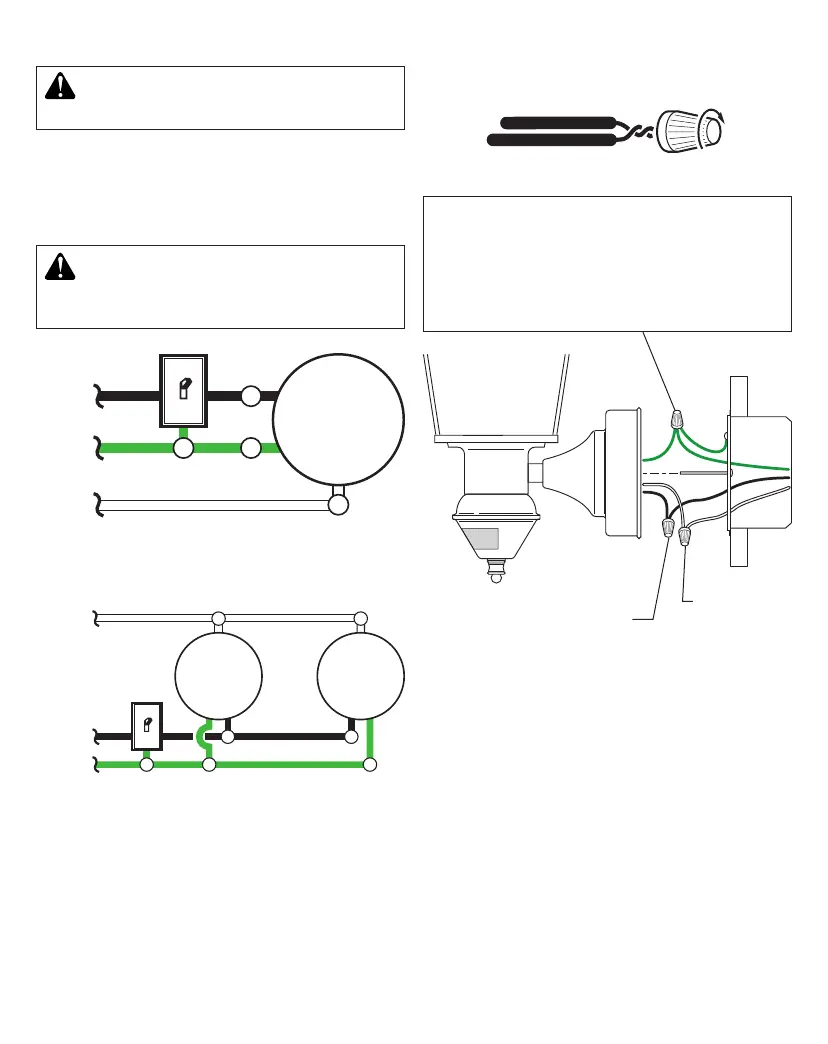

Conecte los alambres del aparato a los alambres de la caja
de empalme. Tuerza juntos los alambres y asegúrelos con
conectores de alambre.
Si tiene una caja de empalme de metal, no necesita el “cable
exible”. Si no está seguro del método de conexión a tierra,
consulte con el código local de construcción.
Luz de un movimiento
Luz de dos movimientos
Negro
Negro
Blanco
Blanco
Verde o
desnudo
Verde o
desnudo
Artefacto
de luz
Artefacto
de luz
Artefacto
de luz
Blanco a blanco
CABLEADO DEL APARATO DE LUZ
