HELIX C Four

10

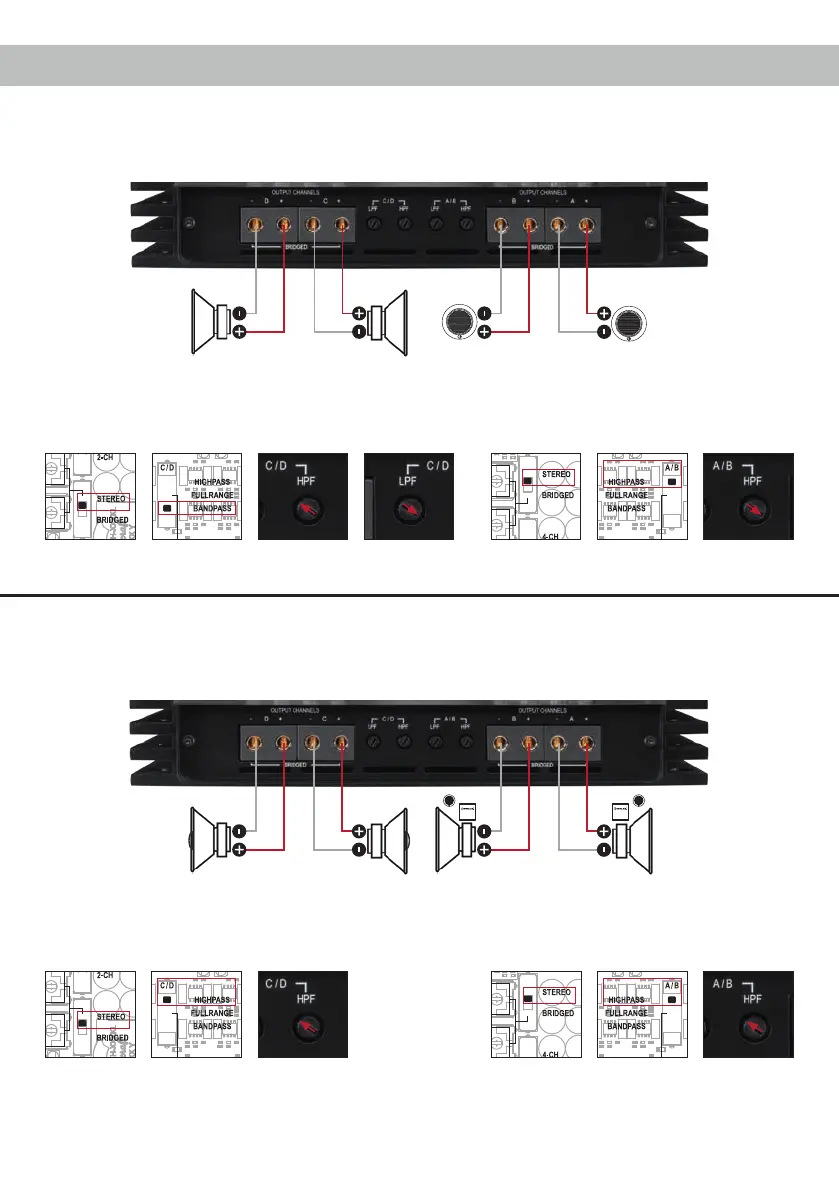

Kongurationsbeispiele
Hinweis: Die hier angegebenen Einstellungen sind Erfahrungswerte, welche sich in der Praxis als sinnvoll herausgestellt haben. Je nach Laut-
sprechergröße empfehlen wir folgende Hochpassltereinstellungen: ca. 50 Hz bei 16,5 cm LS; ca. 70 Hz bei 13 cm LS; ca. 100 Hz bei 10 cm LS
4-Kanal Anwendung mit 2-Wege Passivsystemen
2-Wege Komponentensystem + 2-Wege Koaxialsystem
Links
Rechts
Links Rechts
Hinten
Minimalimpedanz 2 Ohm
Vorne
Minimalimpedanz 2 Ohm
Kanal A / B
Stereo & Hochpasslter
STEREO HIGHPASS
50 - 100 Hz
C FOUR
MADE IN GERMANY
GROUND
+12 V
REMOTE
C FOUR
MADE IN GERMANY
GROUND
+12 V
REMOTE
Kanal C / D
Stereo & Hochpass
STEREO HIGHPASS
Hochpasslter
50 - 100 Hz
C FOUR
MADE IN GERMANY
GROUND
+12 V
REMOTE
C FOUR
MADE IN GERMANY
GROUND
+12 V
REMOTE
4-Kanal Anwendung mit 2-Wege Aktivsystem
Hochtöner + Tiefmitteltöner
Links
Rechts
Links Rechts
Tiefmitteltöner
Minimalimpedanz 2 Ohm
Hochtöner
Minimalimpedanz 2 Ohm
Kanal A / B
Stereo & Hochpasslter
STEREO HIGHPASS
ca. 3500 Hz
C FOUR
MADE IN GERMANY
GROUND
+12 V
REMOTE
C FOUR
MADE IN GERMANY
GROUND
+12 V
REMOTE
Kanal C / D
Stereo & Bandpass
STEREO BANDPASS
Hochpasslter
50 - 100 Hz
Tiefpasslter
ca. 3500 Hz
C FOUR
MADE IN GERMANY
GROUND
+12 V
REMOTE
C FOUR
MADE IN GERMANY
GROUND
+12 V
REMOTE
