HELIX C Four User Manual

3

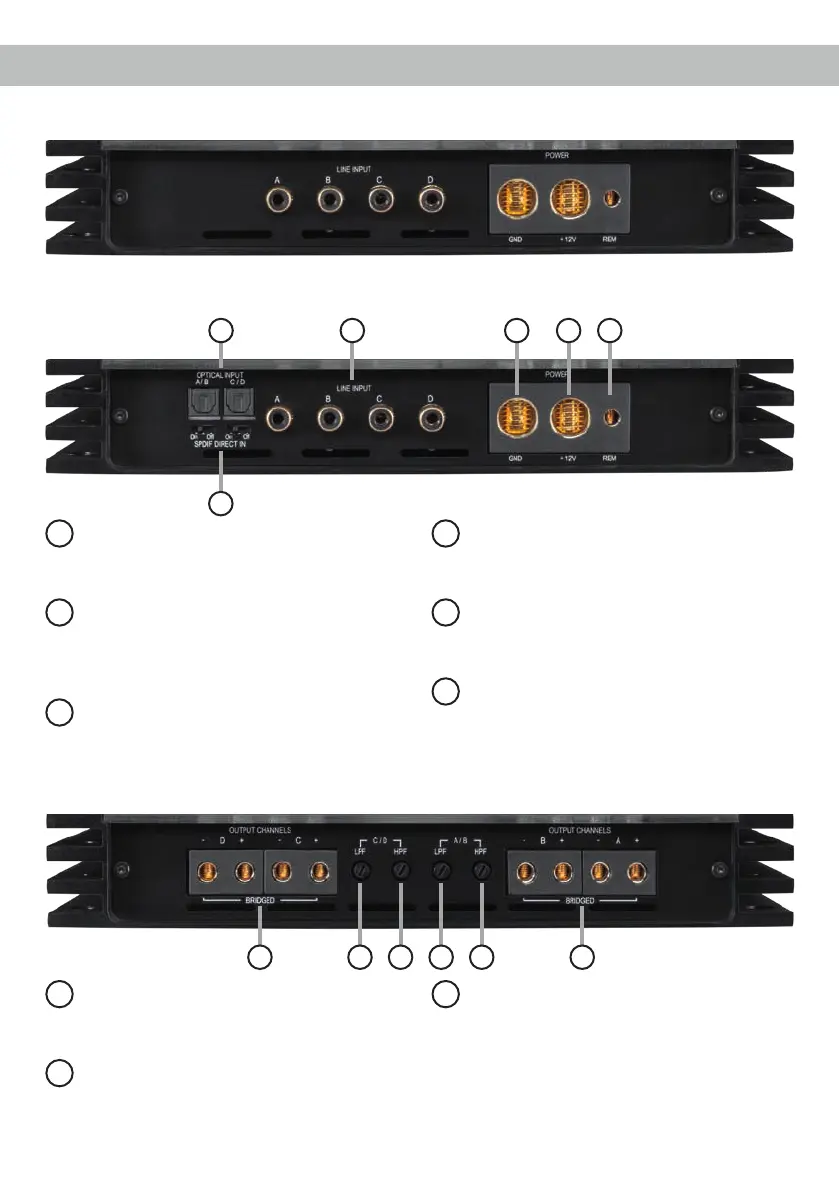

Anschluss- und Bedienelemente
1
Optical Input
Optische Digitaleingänge im SPDIF-Format
für digitale Stereosignale.
2
SPDIF Direct In-Schalter
Zur direkten Weiterleitung der Digitalsignale
vom integrierten DA-Wandler zum internen
Leistungsverstärker.
3
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
4
GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
5
+12 V
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
6
REM
Anschluss für die Remoteleitung.
7
Output Channels
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
8
LPF
Regler zum Einstellen des Tiefpasslters
der Kanalpaare A / B und C / D von 15 Hz bis
4.000 Hz.
9
HPF
Regler zum Einstellen des Hochpasslters
der Kanalpaare A / B und C / D von 15 Hz bis
4.000 Hz.
8 9 77 8 9
C FOUR Seitenansicht Standardausstattung
1 4 5 6
C FOUR Seitenansicht mit optional erhältlichem HELIX Digital Input Modul HDM 2
2
3
