HELIX C Four

5
1
Optical Input (optional)
Optische Eingänge im SPDIF-Format zum An-
schluss von Signalquellen mit digitalem Ausgang.
Die „Sampling Rate“ dieser Eingänge muss zwi-
schen 28 - 96 kHz liegen.
Hinweis: Die Digitaleingänge sind nicht Bestandteil
der Serienausstattung. Diese können ausschließ-
lich durch das optional erhältliche HELIX Digital In-
put Modul HDM 2 nachgerüstet werden.
Wichtig: Das digitale Audiosignal einer Quelle ist
üblicherweise nicht lautstärkegeregelt. Das bedeu-
tet, dass an den Ausgängen der C FOUR der volle
Pegel anliegt.
Dies kann im Extremfall die angeschlossenen Laut-
sprecher zerstören. Wir raten deshalb dringend
dazu, nur lautstärkegeregelte Signalquellen anzu-
schließen!
Hinweis: Es können ausschließlich Stereosignale
und keine MP3- oder Dolby-codierten Daten verar-
beitet werden!
Hinweis: Eine gleichzeitige Verwendung der op-
tischen Eingänge zusammen mit den Vorverstärker-
eingängen ist möglich.
2
SPDIF Direct In-Schalter (optional)
Mit Hilfe der SPDIF Direct In-Schalter können die
Eingangsstufen des entsprechenden Kanalpaares
der C FOUR umgangen und das am optischen Ein-
gang (Optical Input) anliegende Digitalsignal vom
integrierten DA-Wandler direkt und verlustfrei zum
internen Leistungsverstärker weitergeleitet werden.
Um die direkte Signalweiterleitung zu aktivieren,
muss die Schalterposition des SPDIF Direct In-
Schalters auf „On“ geändert werden.
Hinweis: Die SPDIF Direct In-Funktion gehört nicht
zur Se ri en aus stat tung der C FOUR und ist aus-
schließlich in dem optional erhältlichen HELIX Digi-
tal Input Modul HDM 2 enthalten.
Hinweis: Die Schalter beeinussen ausschließlich
die Signalführung des jeweiligen optischen Ein-
gangs.
Hinweis: Für die direkte Signalweiterleitung muss
das jeweilige Kanalpaar des Verstärkers im Full-
range-Modus betrieben werden. Ändern Sie dazu
die Schalterposition des entsprechenden X-Over-
Schalters auf „FULLRANGE“ (Seite 7, Punkt 16).
Hinweis: Steht der Schalter auf „ON“, sind die Vor-
verstärker-Signaleingänge sowie die Levelregler
(10) ohne Funktion!
3
Line Input
4-Kanal Vorverstärkereingang zum Anschluss von
Signalquellen, wie z.B. Radios, die mit dem / den
Vorverstärkerausgang / -ausgängen bzw. Line Out-
puts der Signalquelle verbunden werden können.
4
GND
Das Massekabel sollte am zentralen Massepunkt
(dieser bendet sich dort wo der Minuspol der Bat-
terie zum Metallchassis des Kfz geerdet ist) oder an
einer blanken, von Lackresten befreiten Stelle des
Kfz-Chassis angeschlossen werden. Der empfohle-
ne Querschnitt beträgt mindestens 16 mm².
5
+12 V
Das +12 V Versorgungskabel ist am Pluspol der
Batterie anzuschließen. Der empfohlene Quer-
schnitt beträgt mindestens 16 mm².
6
REM
Die Remoteleitung wird mit dem Remote-Ausgang /
Antennenanschluss des Steuergerätes (Radio) ver-
bunden. Dieser ist nur aktiviert, wenn das Steuerge-
rät eingeschaltet ist. Somit wird der Verstärker mit
dem Steuergerät ein- und ausgeschaltet.
7
Output Channels
Diese Anschlüsse dienen als Lautsprecherausgän-
ge. Die Impedanz der Lautsprecher darf 2 Ohm (im
Brückenbetrieb 4 Ohm) nicht unterschreiten.
8

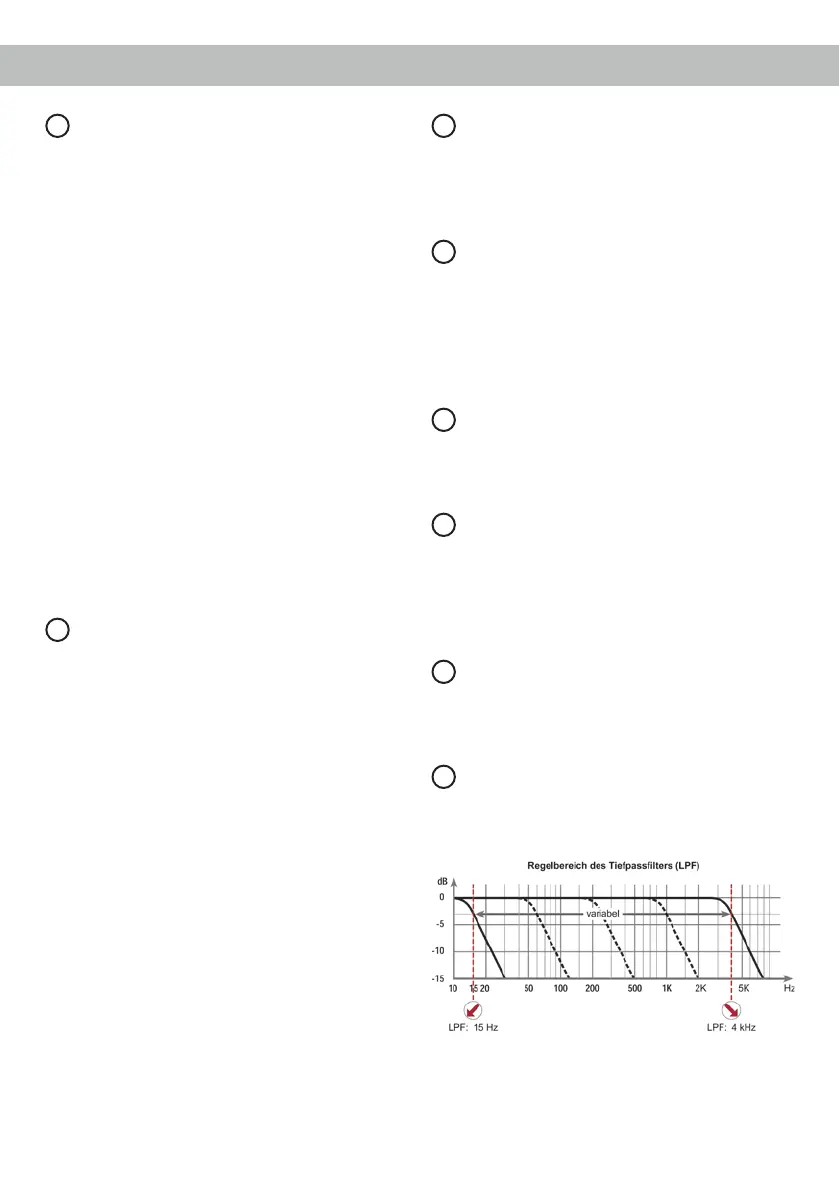

LPF
Mit Hilfe dieser Regler kann das Tiefpasslter von
15 Hz bis 4.000 Hz für die Kanalpaare A / B und
C / D eingestellt werden.
Inbetriebnahme und Funktionen
