HELIX C Four

6
9

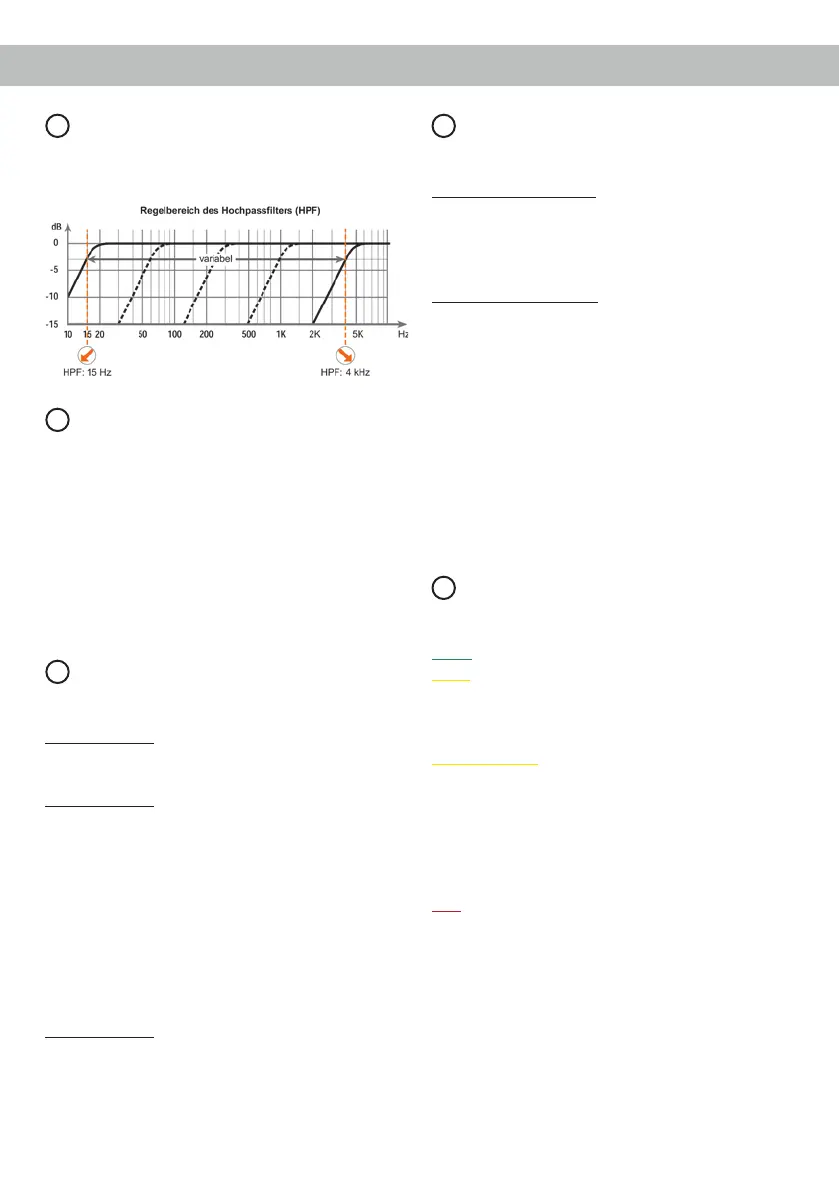

HPF
Mit Hilfe dieser Regler kann das Hochpasslter von
15 Hz bis 4.000 Hz für die Kanalpaare A / B und
C / D eingestellt werden.
10
Levelregler
Mit Hilfe dieser Regler kann die Eingangsemp-
ndlichkeit der einzelnen Kanäle A bis D an die
Ausgangsspannung des angeschlossenen Radios
angepasst werden. Diese Regler sind keine Laut-
stärkeregler, sondern dienen nur der Anpassung.
Der Regelbereich liegt zwischen 1 - 8 Volt.
Die Einstellung der Regler beeinusst ebenfalls die
Digitaleingänge des optional erhältlichen HDM Mo-
duls, wenn nicht dessen SPDIF Direct In-Schalter
auf „On“ steht.
11
Stereo- / Bridged-Schalter
Mit diesen Schaltern kann die Betriebsart des Ver-
stärkers festgelegt werden.
4-Kanalbetrieb: Nutzen Sie den Verstärker im 4-Ka-
nalbetrieb, so müssen sich beide Schalter in der
STEREO-Position benden.
3-Kanalbetrieb: Nutzen Sie den Verstärker im 3-Ka-
nalbetrieb (Frontsystem + Subwoofer), stellen Sie
den Schalter des Kanalpaares A / B für das Front-
system auf STEREO und den Schalter des Kanal-
paares C / D auf BRIDGED. Für den gebrückten
Kanal müssen beide Eingänge (C und D) belegt
werden, da sich aus beiden Kanälen ein Sum-
mensignal bildet. Sollte für den Subwoofer nur ein
Monosignal zur Verfügung stehen, muss mit Hilfe
eines Y-Adapters das Signal auf beide Eingänge
verteilt werden.
2-Kanalbetrieb: Möchten Sie den Verstärker im
2-Kanalbetrieb nutzen, stellen Sie beide Schalter
auf die BRIDGED-Position. In diesem Modus wer-
den die Eingangskanäle A und B sowie C und D
jeweils zu einem Kanal (Mono) gebrückt.
12
Input Mode-Schalter (2-CH / 4-CH)
Dieser Schalter dient zur Verteilung der Eingangs-
signale auf die jeweiligen Verstärkerkanäle.
4-Kanal-Modus (4-CH): Bei Radios mit zwei Stereo-
ausgängen (Vorne links / rechts, Hinten links /
rechts) wird jeder der vier Eingänge des Verstär-
kers von dem dazugehörigen Ausgang des Radios
angesteuert.
2-Kanal-Modus (2-CH): Bei Radios mit einem Ste-
reoausgang (links / rechts) werden alle Kanäle des
Verstärkers mit diesem Signal versorgt, d.h. es
müssen nur die zwei Cinch-Eingangskanäle A und
B belegt werden.
In diesem Modus wird das Eingangssignal von Ka-
nal A parallel auf Kanal C und das von Kanal B par-
allel auf Kanal D weitergeleitet. Bitte beachten Sie,
dass sich die Fader- und Balance regler des Steu-
ergerätes somit gleichermaßen auf Kanal A und C
bzw. B und D auswirken.
Hinweis: Die Levelregler der Eingangskanäle C
und D sind im 2-Kanal-Modus nicht aktiv.
13
Power & Protect LED
Die Power & Protect LED zeigt den Betriebszustand
des Verstärkers an.
Grün: Verstärker eingeschaltet und betriebsbereit.
Gelb: Überhitzung des Verstärkers. Die interne
Temperaturüberwachung schaltet das Gerät ab, bis
ein sicherer Betrieb wieder gewährleistet werden
kann.
Gelb blinkend: Sicherungen im Inneren des Ge-
räts zerstört. Prüfen Sie die Sicherungen und tau-
schen diese gegebenenfalls aus. Die Sicherungen
im Verstärker dürfen nur mit den glichen Werten
(3 x 30 Ampere) ersetzt werden, um eine Beschä-
digung des Gerätes zu verhindern. Höhere Werte
können zu gefährlichen Folgeschäden führen!
Rot: Es besteht eine Fehlfunktion des Verstärkers.
Diese Fehlfunktion kann unterschiedliche Ursachen
haben, da die C FOUR mit verschiedenen elektro-
nischen Schutzschaltungen ausgestattet ist. Diese
schalten den Verstärker bei Über- und Unterspan-
nung, Kurzschluss am Lautsprecherausgang und
Fehlanschluss ab. Prüfen Sie in diesem Fall alle
Anschlüsse auf Fehler, wie z.B. Kurzschlüsse, feh-
lerhafte Verbindungen oder Falscheinstellungen.
Sollte sich der Verstärker nach Beseitigung der
Fehlerquelle nicht wieder einschalten lassen, liegt
ein Defekt vor.
Inbetriebnahme und Funktionen
