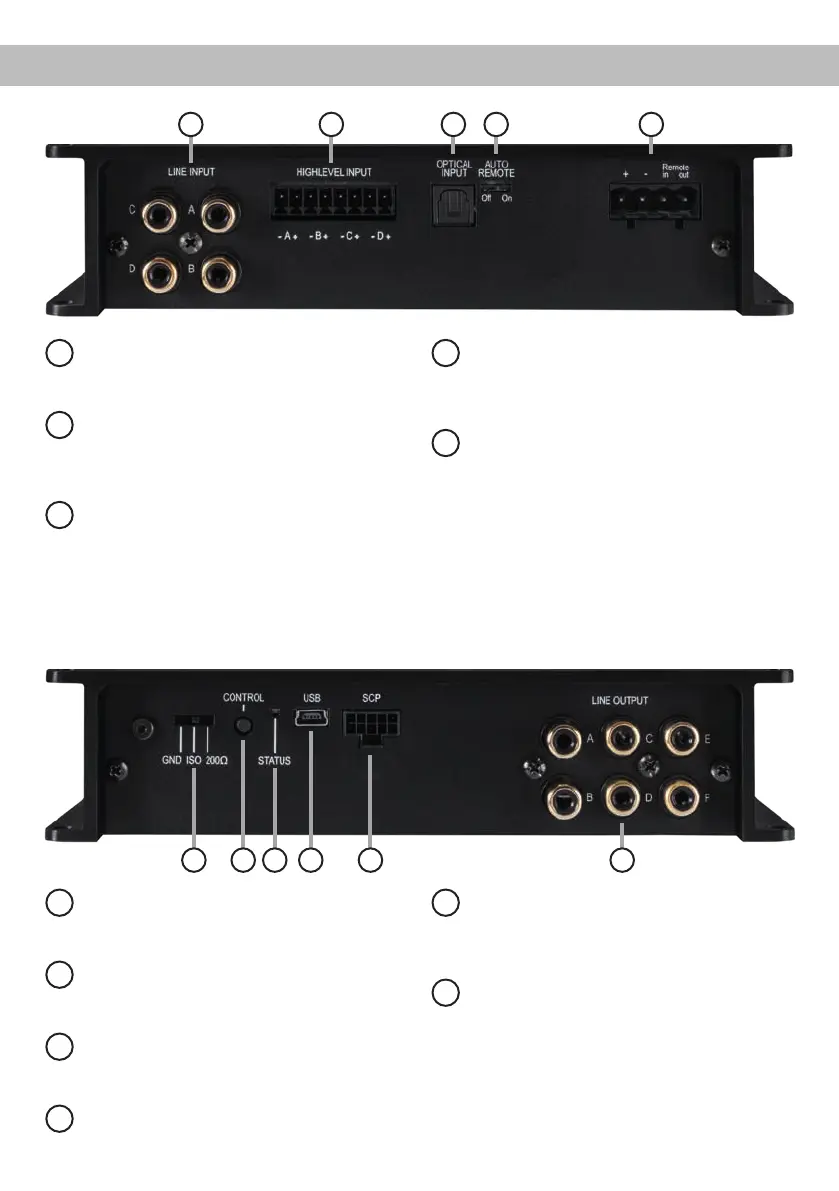

Anschluss- und Bedienelemente
6
Masseschalter
Deniert die Verbindung der Masse zwischen
Signalein- und Signalausgang.
7
Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
8
Status LED
Die Status LED zeigt den Betriebszustand
Signalprozessors und dessen Speichers an.
9
USB Eingang
Dient zum Anschluss an den Computer.
10
SCP (Smart Control Port)
Multifunktionsanschluss – dient zum
Anschluss einer Fernbedienung und
weiterem HELIX Zubehör.
11
Line Output
Vorverstärkerausgänge zum Anschluss des /
der Verstärker/s. Zur Einschaltung eines
angeschlossenen Verstärkers muss der
Remote-Ausgang verwendet werden.
1
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
.
2
Highlevel Input
Hochpegel-Lautsprechereingang zum
Anschluss von Werksradios oder Radios
ohne Vorverstärkerausgänge.
3
Optical Input
Optischer Eingang im SPDIF-Format für
digitale Stereosignale
4
Auto Remote
Dient zum Aktivieren bzw. Deaktivieren
der automatischen Einschaltung des
Signalprozessors.
5
Power Input
Zum Anschluss an die Bordnetzspannung
mit einem zusätzlichen Remote-Ein- und
Ausgang. Der Remote-Ausgang muss
in jedem Fall zur Einschaltung weiterer
Verstärker genutzt werden.
