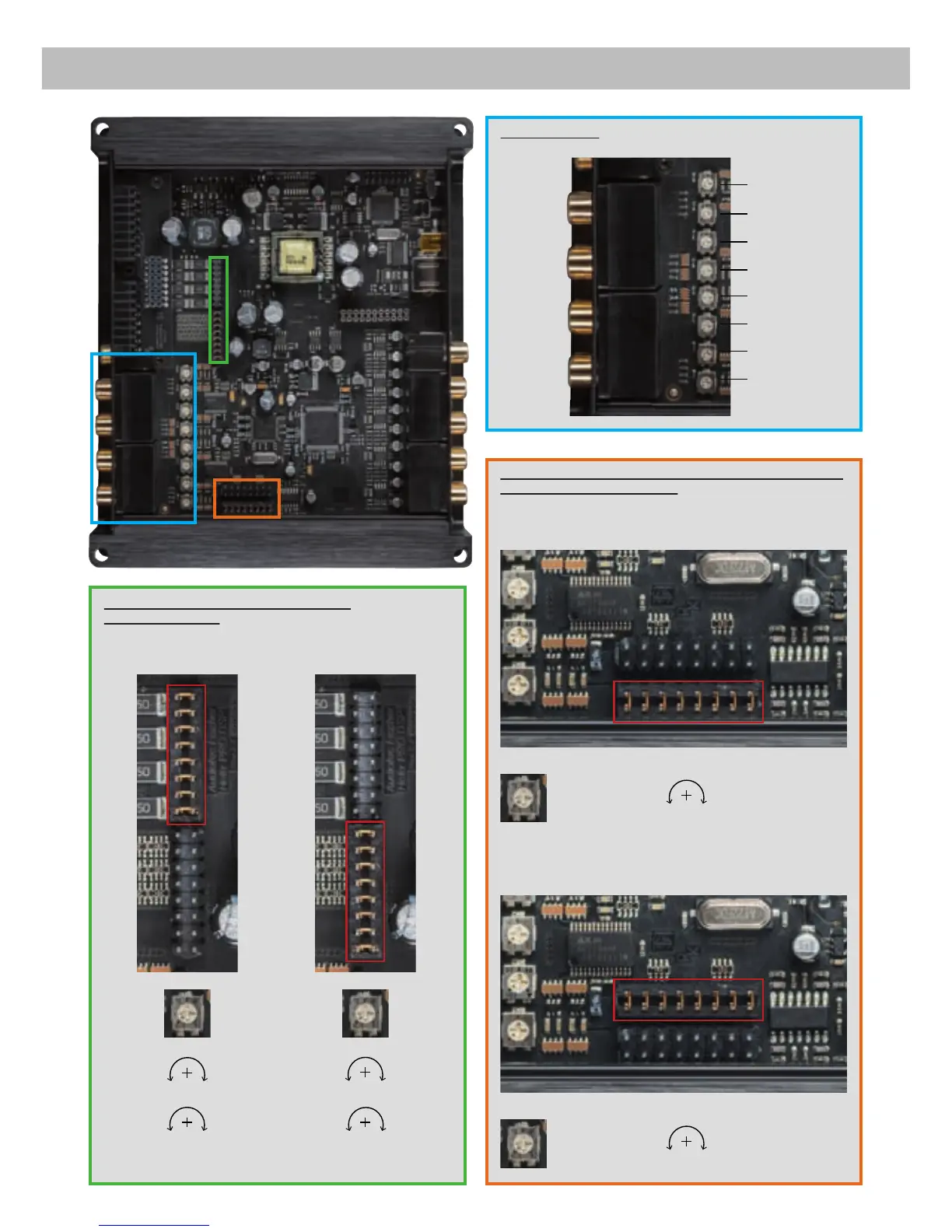

HELIX DSP PRO User Manual

6
Einbau und Installation
Kanalzuordnung:
Kanal A
Kanal B
Kanal C
Kanal D
Kanal H
Kanal G
Kanal F
Kanal E
Einstellen der Eingangsempfindlichkeit der
Highlevel-Eingänge:
Jumper oben* Jumper unten
2 V 4 V*
5 V 10 V*
Cinch
2 V 4 V
Hochpegel
10 V 20 V
Eingangsimpedanz
30 Ohm 4 kOhm
Justierung der Eingangsempfindlichkeit für die Nutzung der
Kanäle G & H als Aux-Eingang:
Jumper unten*
Kanal G & H:
2 V 4 V*
Jumper oben
Kanal G & H:
250 mV 500 mV
Abb. 1
Abb. 2 Abb. 3
* Auslieferungszustand des HELIX DSP PRO
