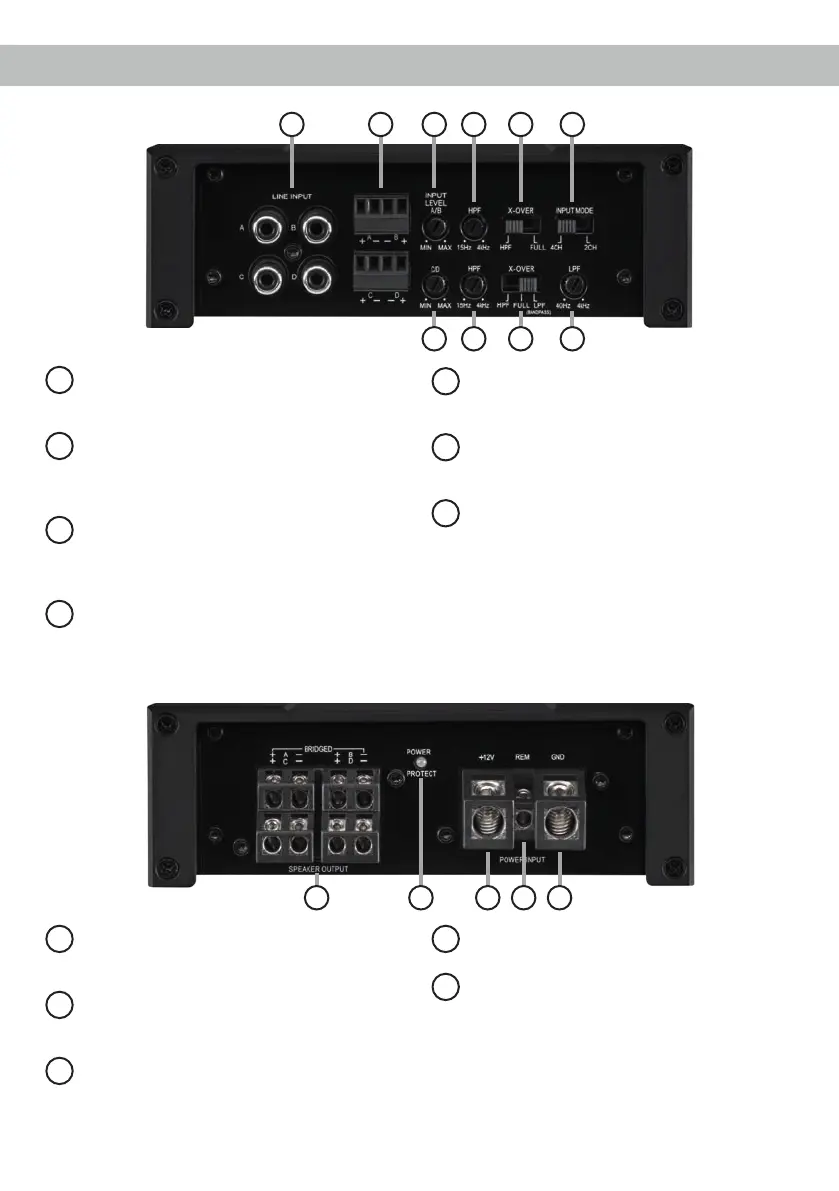

Anschluss- und Bedienelemente
3
8
Speaker Output
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
9
Power & Protect LED
Die Power & Protect LED zeigt den
Betriebszustand des Verstärkers an.
10
+12 V
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
11
REM
Anschluss für die Remoteleitung.
12
GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
1
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
2
Highlevel Input
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
3
Input Level
Regler zum Einstellen der Eingangsempnd-
lichkeit des Line und Highlevel Inputs für die
einzelnen Stereo-Kanäle.
4
HPF
Regler zum Einstellen des Hochpasslters
von 15 Hz bis 4.000 Hz.
5
X-Over
Schalter zum Aktivieren der verschiedenen
Filter pro Kanalpaar.
6
Input Mode
Schalter zur Verteilung der Eingangssignale
auf die jeweiligen Verstärkerkanäle.
7
LPF
Regler zum Einstellen des Tiefpasslters der
Kanäle C und D von 40 Hz bis 4.000 Hz.
9 10 11 128
1 2 53 4 6
3 4 5 7
