HELIX M FOUR User Manual

1
Line Input
4-Kanal Vorverstärkereingang zum Anschluss von
Signalquellen, wie z.B. Radios, die mit dem/den
Vorverstärkerausgang/-ausgängen bzw. Line Out-
puts der Signalquelle verbunden werden können.
Achtung: Eine gleichzeitige Verwendung der
Hochpegel- und Vorverstärkersignaleingänge ist
nicht möglich und kann zu Schäden an Ihrem Au-
toradio führen.
2
Highlevel Input
4-Kanal Hochpegel-Lautsprechereingang. Mit Hil-
fe dieses Eingangs kann der Verstärker direkt an
die Lautsprecherausgänge eines Werks- / Nach-
rüstradios angeschlossen werden, sofern dieses
nicht über Vorverstärkerausgänge verfügt. Der
Highlevel-Eingang verfügt über den ADEP-Schalt-
kreis (Advanced Diagnostics Error Protection), der
dafür sorgt, dass der Verstärker auch von OEM
Radios als Lautsprecher erkannt wird und somit im
Werksradio keine Funktionen deaktiviert werden
und kein Eintrag im Fehlerspeicher des Fahrzeugs
erzeugt wird.
Bei Verwendung dieses Eingangs schaltet der Ver-
stärker bei allen handelsüblichen Radios automa-
tisch ein, so dass dieser nicht über den Remote-
Eingang (REM) eingeschaltet werden muss.
Achtung: Verwenden Sie zum Anschluss aus-
schließlich den mitgelieferten Stecker mit integrier-
ten Schraubklemmen.
Achtung: Eine gleichzeitige Verwendung der
Hochpegel- und Vorverstärkersignaleingänge ist
nicht möglich und kann zu Schäden an Ihrem Au-
toradio führen.
3
Input Level
Mit Hilfe dieser Regler kann die Eingangsempnd-
lichkeit der Kanalpaare A/B bzw. C/D an die Aus-
gangsspannung des angeschlossenen Radios an-
gepasst werden. Diese Regler sind keine
Lautstärkeregler, sondern dienen nur der Anpas-
sung. Der Regelbereich des Cinch-Eingangs (Line
Input) liegt zwischen 0,5 - 6 Volt und 1,3 - 13 V für
den Hochpegeleingang (Highlevel Input). Sofern
die Lautsprecherausgänge eines üblichen Radios
verwendet werden (Highlevel), empfehlen wir eine
Einstellung von ca. 9 Volt. Dafür stellen Sie den
Drehregler vom Linksanschlag aus im Uhrzeiger-
sinn etwa auf die 9 Uhr-Position ein.

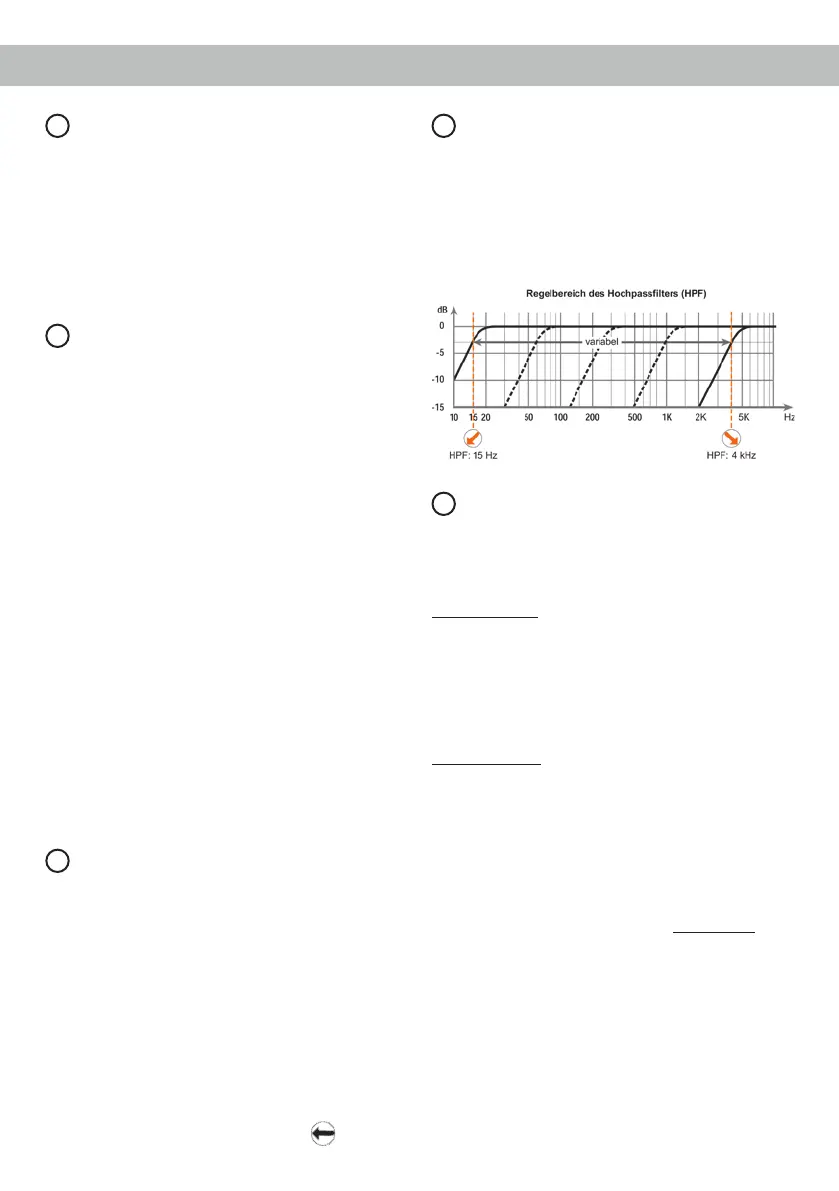

4
HPF
Mit Hilfe dieses Reglers kann das Hochpasslter
von 15 Hz bis 4.000 Hz eingestellt werden.
Dieser Regler wird aktiviert, wenn der X-Over
Schalter auf HPF (Hochpasslter) eingestellt ist. Bei
dem Kanalpaar C/D ist dieser Regler auch in der
X-Over Schalterstellung LPF (Bandpass) aktiviert
und muss zwingend eingestellt werden.
5
X-Over
Zur Umschaltung der internen, aktiven Frequenz-
weichen auf Hochpass, Fullrange oder Tiefpass
bzw. Bandpass. Die Auswahlmöglichkeiten variie-
ren je nach Kanalpaar.
Kanalpaar A/B: Hochpasslter oder Fullrange
Wird dieser X-Over Schalter auf HPF (Hochpass-
lter) gestellt, so kann mit Hilfe des Reglers 4 (des
Kanalpaares A/B) die Übernahmefrequenz für den
Hochpass eingestellt werden. Bei Schalterstellung
FULL (Fullrange) ist die interne Frequenzweiche
nicht aktiv.
Kanalpaar C/D: Hochpasslter, Fullrange oder Tief-
passlter / Bandpass.
Wird dieser X-Over Schalter auf HPF (Hochpass-
lter) gestellt, so kann mit Hilfe des Reglers 4 des
Kanalpaares C/D die Übernahmefrequenz für den
Hochpass eingestellt werden. Bei Schalterstellung
FULL (Fullrange) ist die interne Frequenzweiche
nicht aktiv. Bei Schalterstellung LPF (Tiefpasslter /
Bandpass) ist das Hochpasslter immer aktiv. Das
heißt, es wird in jedem Fall ein Bandpass gebildet.
Mit dem Regler 4 wird der Hochpass und mit dem
Regler 7 der Tiefpass eingestellt. So kann jeder
beliebige Bandpass zwischen 15 Hz und 4.000 Hz
eingestellt werden.
Inbetriebnahme und Funktionen
