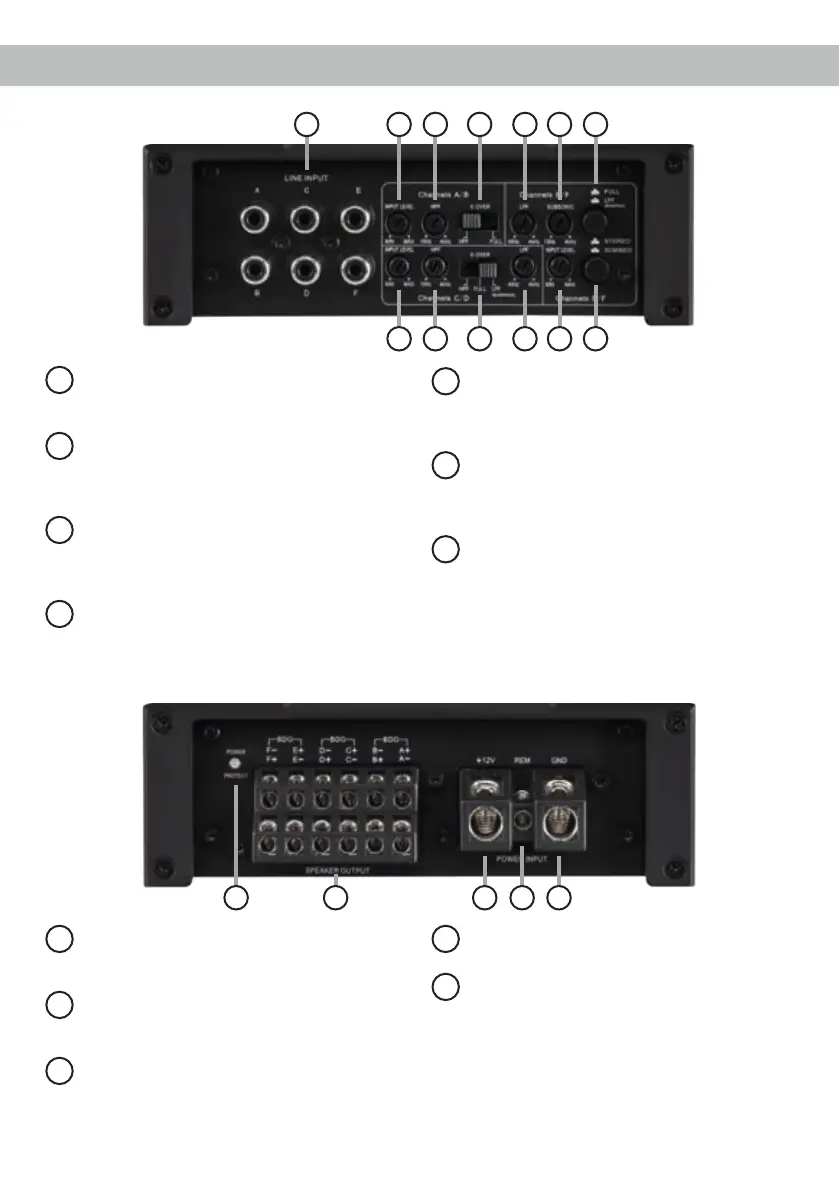

Anschluss- und Bedienelemente
8
Power & Protect LED
Die Power & Protect LED zeigt den
Betriebszustand des Verstärkers an.
9
Speaker Output
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
10
+12 V
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
11
REM
Anschluss für die Remoteleitung.
12
GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
1
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
2
Input Level
Regler zum Einstellen der Eingangsemp-
ndlichkeit des Line Inputs für die einzelnen
Stereo-Kanäle.
3
HPF
Regler zum Einstellen des Hochpasslters
der Kanalpaare A/B und C/D von 15 Hz bis
4.000 Hz.
4
X-Over
Schalter zum Aktivieren der verschiedenen
Filter pro Kanalpaar.
5
LPF
Regler zum Einstellen des Tiefpasslters
der Kanalpaare C/D und E/F von 40 Hz bis
4.000 Hz.
6
Subsonic / HPF
Regler zum Einstellen des Subsoniclters /
Hochpasslters für das Kanalpaar E/F von
15 bis 4.000 Hz.
7
Input Mode Kanal E/F
Schalter zur Bildung eines Summensignals
aus den Eingangssignalen der Kanäle E und
F und dessen Verteilung auf die jeweiligen
Verstärkerkanäle.
9 10 11 128
1 2 53 4 6
3 4 5 22
4
7
